☆ 适用于台式电脑
★ 使用四位故障代码显示；
★ "起始码"的码值是特定的"0000"或"FFFF"，一目了然。而传统的两位代码诊断卡的"起始码"的码值是不确定的，且人眼无法准确 辨别；
★ 能测试主板 PCI 和 ISA 总线速度；助您买主板不吃亏，助您将总线速度快的主板卖出好价钱；
★ 能测试诊断卡自身故障；
★ 能全面兼容各种高、中、低档主板(面对Intel,AMD,VIA等厂家的各种低、中、高乃至服务器CPU平台的主板），故障代码更加准确 可信，不死机；
★ 有代码反复翻查功能，代码再也不会一闪而过。您按一次开关则显示一个代码就暂停；
★ 说明书已更新、内容更全、更准确 , 可选配中文或英文；
☆ 采用贴片元件不伤手；
☆ 有鸣音报障功能；
☆ 本卡可插 ISA ，也可插 PCI ；
☆ 插错槽或插反后通电不烧任何部件；
☆ 能显示黑屏下反复自动复位的死机；
☆ 不插 CPU 等空板加电即可诊断板中的重要信号情况
☆ 更多的功能特点详见 PI0050型诊断卡说明书；

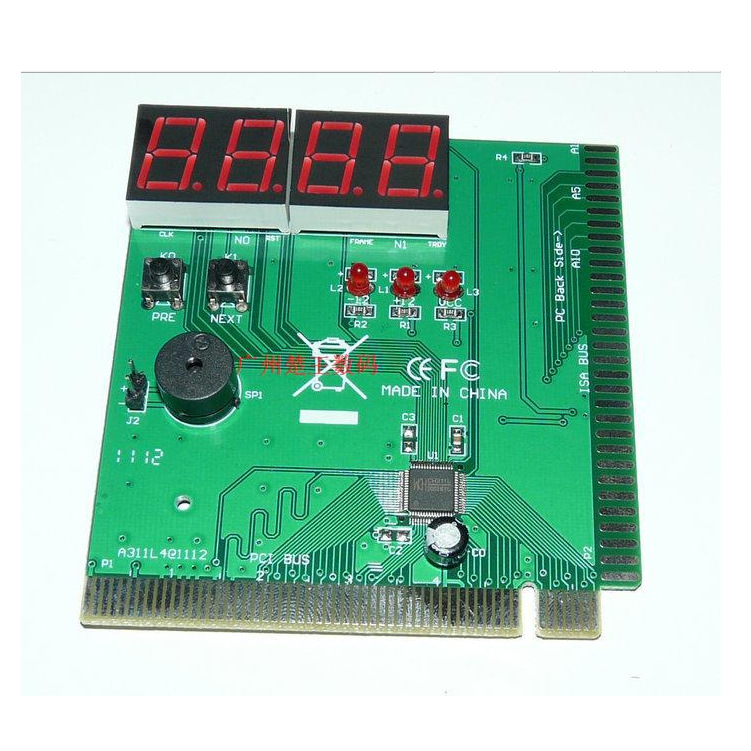

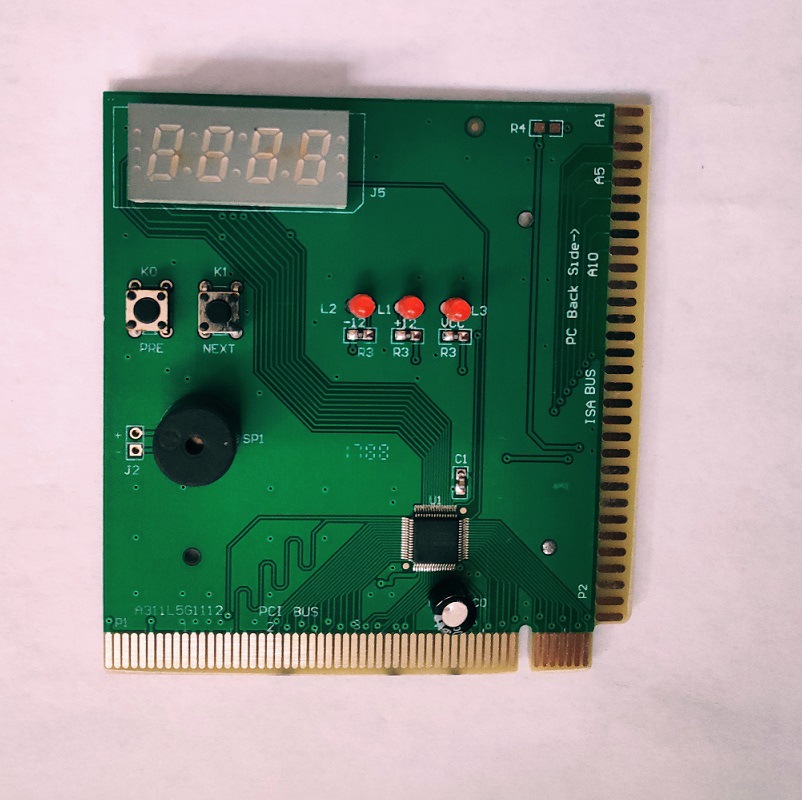

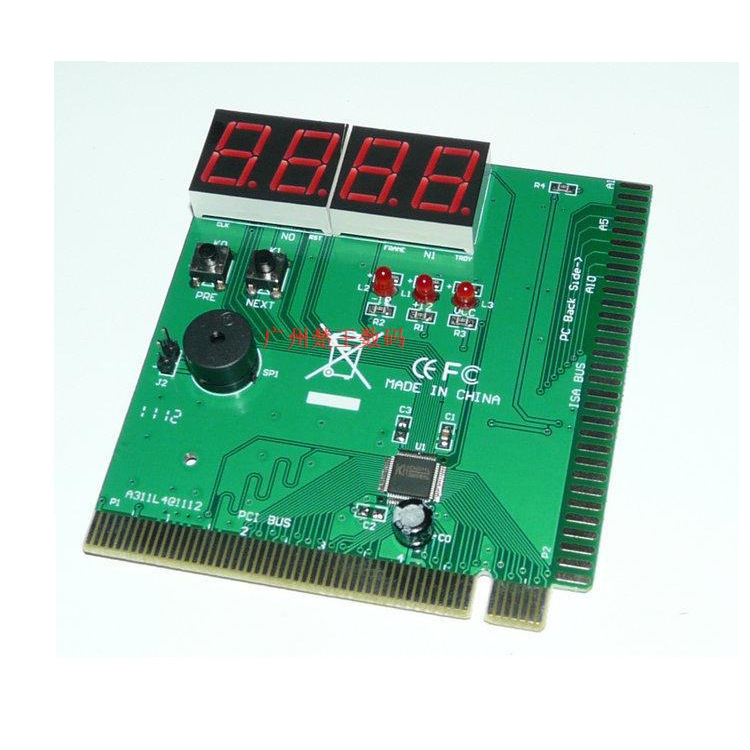

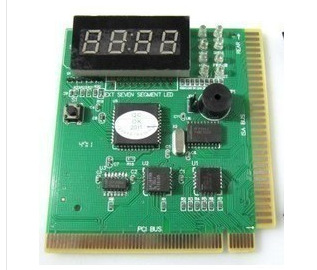

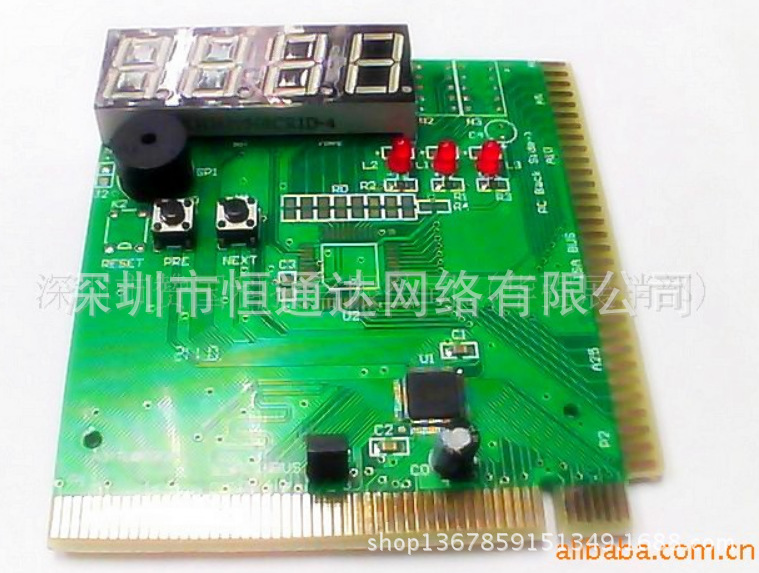

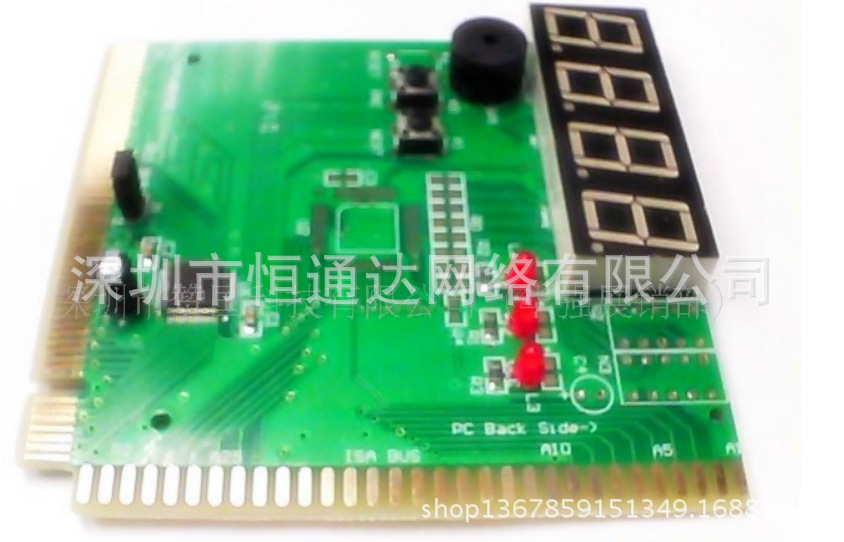

    电脑主板故障诊断卡是通过信号灯和四
位数的数码管来显示故障的原因，并且带有蜂鸣器。被测主板的运行情况一目了然

电脑主板诊断卡（4位）,PCI实用型

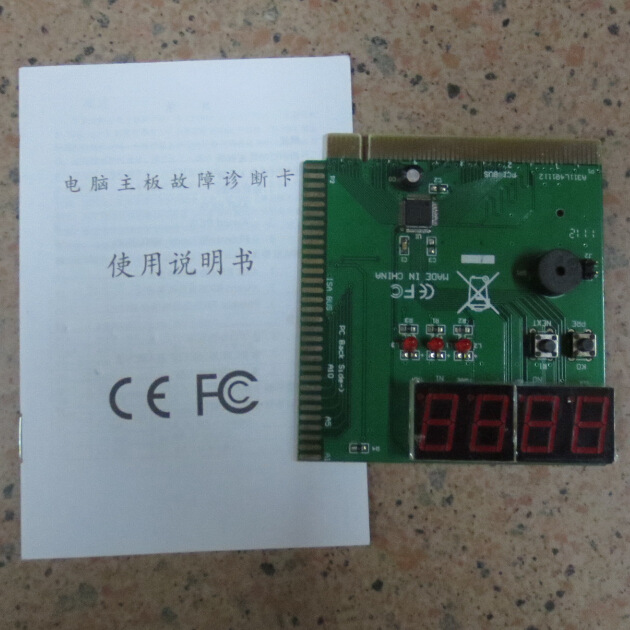

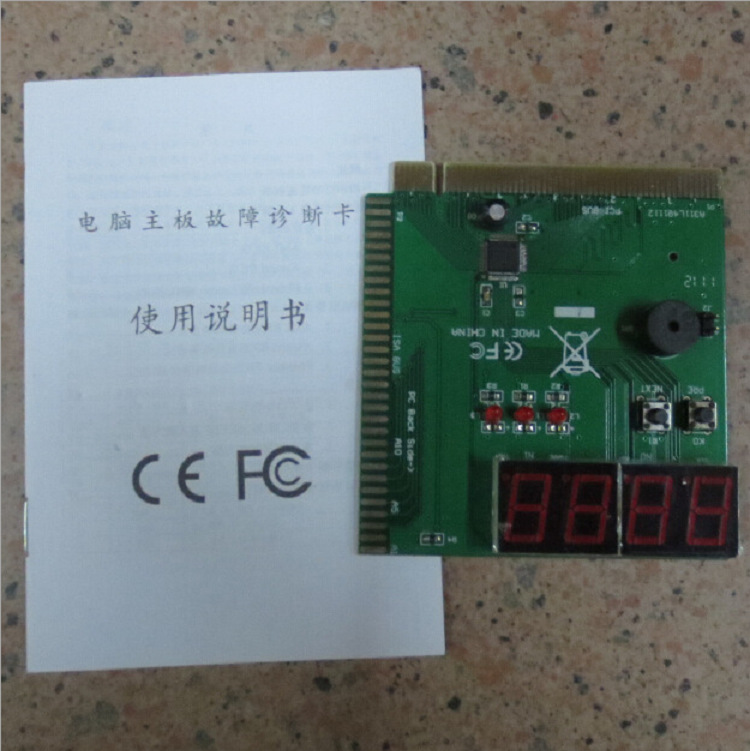

  【结构】诊断卡＋说明书一本
  【用途】：电脑主板维修工具
  【规格】: 全贴片元件制作，不伤手，LCD字符显示 。
  【点评】：专业主板维修人士，购买二手主板的朋友，经营二手主板的商家，真正是一卡在手万事无忧，可以诊断出200多种常见的主板故障，并根据手册给出相应的解决方案。更厉害的是可以不插cpu可以进行诊断,害怕cpu冒烟的朋友正是福音呀。

 4位主板诊断卡说明

   脑测试卡,全新,带详细说明书 从电脑开机到进系统,完整系统的显示出来,简单方便的测试出主板不亮机的原因 例如:内存坪了或没插好,CPU坏了.显卡坏了或没插好,机箱的RESET键短路等 反正有了他,电脑故障一目了然,轻松排除。
   其工作原理是利用主板中BIOS内部自检程序的检测结果.通过代码-显示出来.结合本书的代码含义.速查表就能很快的知道电脑故障所在.尤其在电脑不能引导操作系统,黑屏,喇叭不叫时,使用本卡更能体现其便利.使你事半功倍， 一个非常好的工具。有了他,你再也不是菜鸟了!!!

四位主板诊断卡指示灯功能速查表简介：
CLK: 总线时钟 不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS: 基本输入输出 主板运行时对BIOS有读操作时就闪亮。
IRDY :主设备准备好 有IRDY信号时才闪亮，否则不亮。
OSC: 振荡 有ISA槽的主振信号，空板通电则应常亮，否则停振。
FRAME: 帧周期 PCI槽有循环帧信号时灯才闪亮，平时常亮。
RST: 复位
RESET: 开机或按了RESET开关后亮半秒钟熄灭属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏。
12V :电源 空板上电即应常亮，否则无此电压或主板有短路。
-12V :电源 同上。
5V :电源 同上。
-5V :电源 同上（只有ISA槽才有此电压）。
3V3 :电源 这是PCI槽特有的3.3V电压，空板上电即应常亮，部分有PCI槽的主板本身无此电压，则不亮。

注意：说明书上的代码种类介绍并不是很齐全，买家朋友如果在说明书上找不到对应代码解释，可以在百度上找答案。诊断卡诊断的只是大概问题的方向，并不是非常精确，还需要大家仔细研究哦！
