产品说明：

主板诊断卡 2位  准确 稳定  快速  能够快速为你找出故障

宝贝介绍：

★ 适用于台式电脑
★ 使用二位故障代码显示；
★ 二位代码诊断卡只要显示"00"或"FF"，即为"起始码"。无需用人眼去分辨"00"

或"FF"之前是否走过 其它代码。
★ 能测试主板 PCI 和 ISA 总线速度；助您买主板不吃亏，助您将总线速度快的

主板卖出好价钱；
★ 能测试诊断卡自身故障；
★ 能全面兼容 286 至 P Ⅳ高、中、低档主板，故障代码更加准确可信，不死机；
★ 有代码反复翻查功能，代码再也不会一闪而过。您按一次开关则走一个代码就暂停；
★ 说明书已更新、内容更全、更准确 , 可选配中文或英文；
★ 采用贴片元件不伤手；
★ 有鸣音报障功能；
★ 本卡可插 ISA ，也可插 PCI ；
★ 插错槽或插反后通电不烧任何部件；
★ 能显示黑屏下反复自动复位的死机；
★ 不插 CPU 等空板加电即可诊断板中的重要信号情况

诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主中BIOS内容自检程序的

检测结果，通过代码一一显示出来，结合电脑主板故障诊断卡的代码含义速查表就能很快

地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能

体现其便利，使您事半功倍。

  BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组

件进行严格测试，并分析系统配置，对已分配的基本I/O设置进行初始化，一切正常后，再

引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键

性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键

性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息。当机器出现故障，

尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩充槽内。根据卡上显示的代码，

结合电脑主板故障诊断卡的故障代码表，就可以清楚地知道故障所在。

特征：
      只需插到PCI或者ISA槽上，立可对电脑硬件将进行一次全面完整的诊断测试。让故障部件尽显你掌控之中。
      诊断卡的目的是容易快捷检修发现电脑硬件问题。它可帮助我们在电脑出现故障时更迅速地准确地找到问题所在的硬件，不管你是开发工程师，维修工程师还是初学者或一般的用户，只要拥有它，它可将电脑硬件故障的部件准确显示出来，让你快捷正确的排除电脑故障，处理电脑出问题。

安装指南：
    将诊断卡插进电脑主板的PCI或ISA插槽。打开电源即可根据诊断卡上显示的数码代码，对照配送的《使用说明书》里面的代码含义表，即可知道是什么部分的硬件出了问题，从此再也不用用代换法对显示器、显卡、内存、CPU续一代换就可以确定故障部件。

技术参数：
总线接口：32位标准PCI或8位ISA接口；
数码显示：7bit数码显示，显示故障代码，两点显示5V与复位信号；
指示灯：
  1、-12 LED : -12V 供电指示，
  2、+12 LED : +12V 供电指示，
  3、CLK LED : CLK  信号指示，
  4、OSC LED : OSC  信号指示，
  5、IRDY BIOS LED : 读BIOS指示，
  6、3.3V/-5V  LED : 3.3V/-5V 备用供电指示，

适用：
    所有有PCI或ISA接口的电脑。

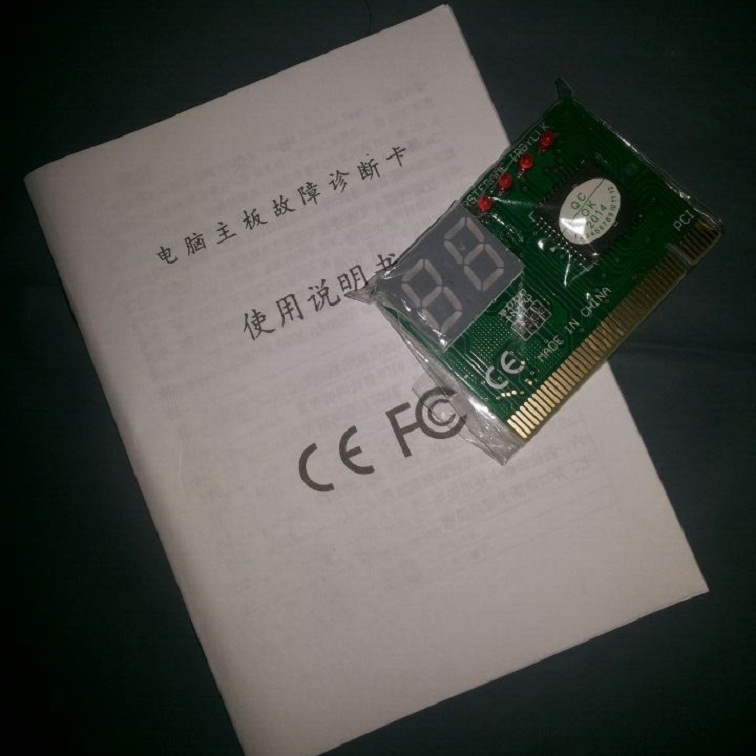

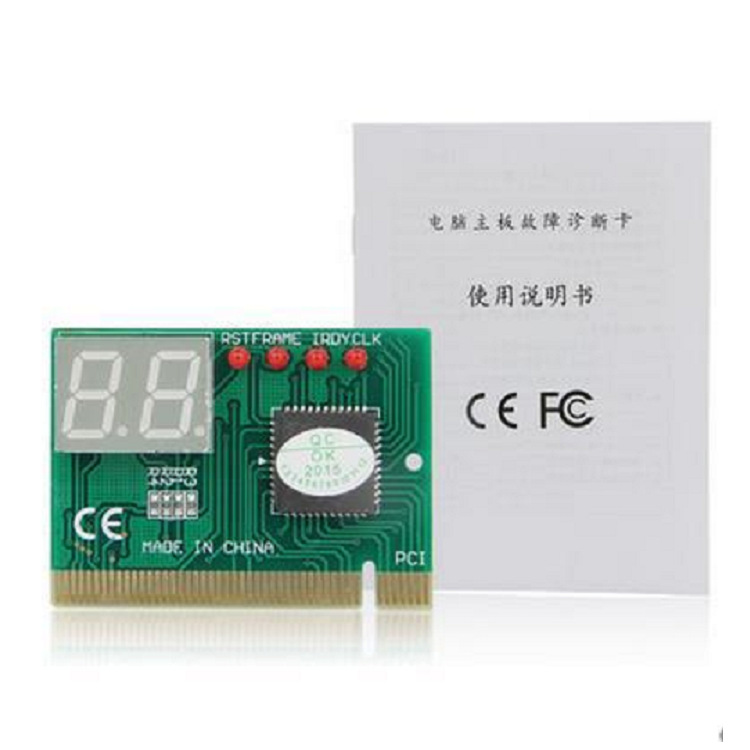

包装内含：
1、诊断测试卡；
2、使用说明书；
