功能概述：

1. 内部加强型8位元DSP（Jupiter)微处理器。
2. 内部时钟 高达到66MHZ（典型为42MHZ）。
3. 内置PSG，可播放64和弦MIDI。
4. 内置1M/2M/4M/8M Bit OTP ROM空间，采用6K采样分别可播放40/80/170/340秒语音。
5. 内置1K/2K Byte SRAM 空间。
6. 内置两组EQ-OP信号放滤波器，用于线性调制音量和信号检测。
7. 内置0.5W喇叭PWM驱动，不需要外加元件，音质音量线性度好。
8. 内置2组16 Bit 数模转换器（DAC），支持立体声播放。
9. 内置R/C基频振荡电路和PLL倍频电路。
10. 内置两组可分对的8 bit Timer。
11. 内置看门狗电路。
12. 内置24个或32个I/O，其中8个I/O口可编程设置上升/下降沿中断相应，并可唤醒系统。
13. 内置从I2C通讯模式和MCU通讯模式，程序支持SPI、RS232和红外线载波通讯模式。
14. 工作电压：2.4V~3.6V。
15. 省电模式耗电2uA。

应用范围：

• 电子琴方案：包括软琴、地毯琴、台式教学琴、儿童玩具琴等，内含标准GM音色、MIDI接口。
• 仪整机方案：内含整机控制方案，语音操作提示，各种数码和穴位图像显示，各种生物电波模拟输出。
• 音乐电动摇篮整机方案：内含电磁摆杆动力驱动、检测与幅度控制，能播放多种海浪、鸟叫等摇篮MIDI和催眠音乐，显示各种控制状态的信号灯指示。
• 非接触电磁感应娃娃方案：内含发射和接收波形控制电路，各种语音提示等。
• 倒车雷达方案：内含发射和接收信号控制系统，语音播放检测结果等。
• 音乐玩具乐队方案：内含玩具造型乐器检测和控制，多通道MIDI控制音频输出。
• USB下载海量语音方案：支持NAND/NOR/SPI FLASH，支持外部USB驱动。
• 电话答录机方案：支持忙音、DTMF检测，支持SPI FLASH扩展，支持录音功能。

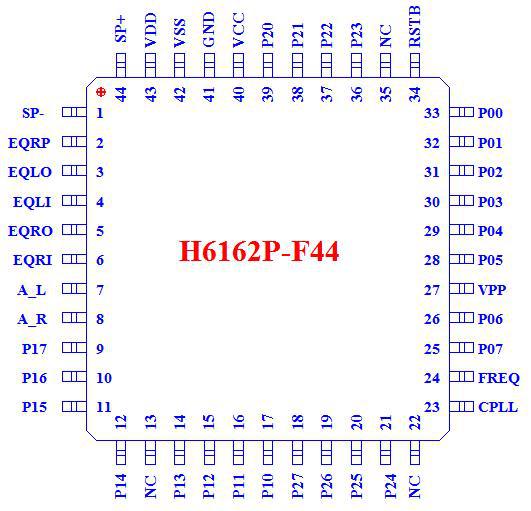

★ H6162P-F44(QFP44)封装脚位说明

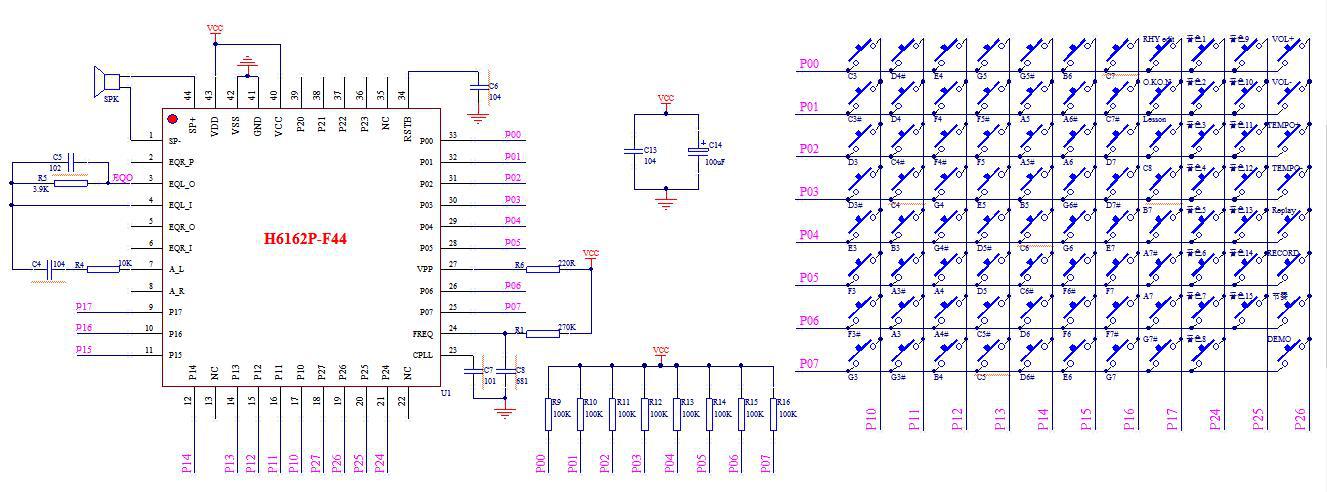

★ H6162P-F44(QFP44)电子琴应用电路

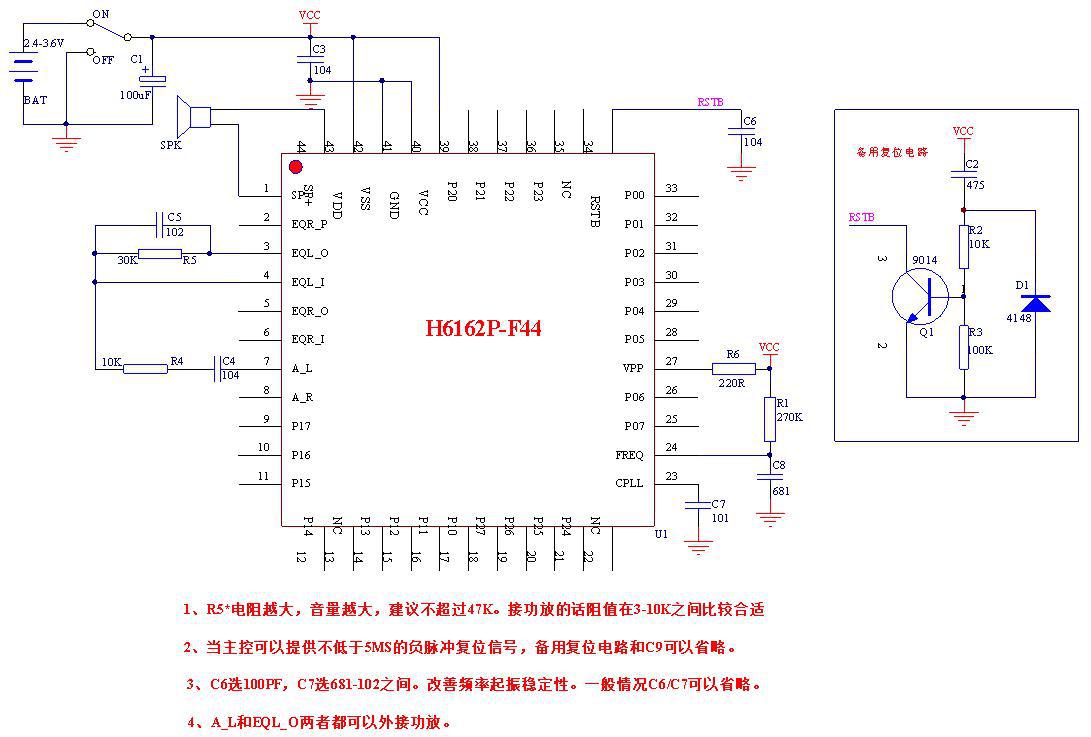

★ H6162P-F44(QFP44)语音播放应用电路
