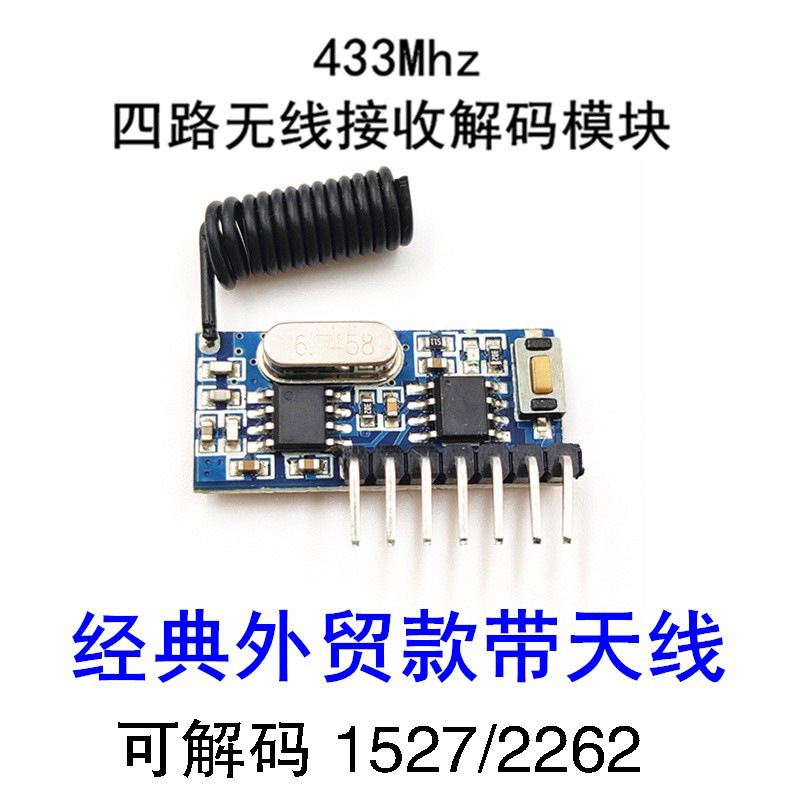

                4路接收模块带解码一个【433mhz】

   配套4按键遥控器：请点我

                              应用环境

遥控开关，接收模块，摩托车，汽车防盗产品，家居安防产品，电动门，百叶门，窗户，遥控插座，遥控器LED，遥控遥控电动门，车库门遥控器，遥控器可伸缩门，遥控门，泛门，遥控开门器，关门装置控制系统，遥控窗帘，报警主机，报警器，遥控器摩托车遥控电动车，遥控器MP3。

产品参数

1. 工作电压：DC3.3V-5V
2. 工作电流：3mA
3. 灵敏度：-108DBM
4. 速率：MAX 10 KB/S
5. 支持编码芯片型号：EV1527、PT2262
6. 工作模式：点动、自锁、互锁，等7种工作模式选择
7. 输出：4路CMOS高电平信号，可对应遥控器“ABCD”4个按键
8. 可储存遥控器：20个

 【按下遥控器按键时，D0、D1、D2、D3输出的是高电平，没有按下时是低电平】

                                     工作模式说明以及设置：

 接收模块学习按键连续按8下学习对码按钮，LED闪烁8次，清除OK。

  根据提示次数，选择模式进行对码学习。

 1.点动解释：按下遥控器，解码模块点动输出一次电平信号即为点动模式。

 设置：按1下解码模块的学习按键，解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块 LED灯，闪烁三次，后熄灭，设置成功。

 2.自锁模式解释：按下遥控器，解码模块持续输出电平信号，再按下遥控器，解码模块停止 输出信号即为自锁模式。

 设置：按2下解码模块的学习按键，解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。

 3.互锁模式解释：按下遥控器，解码模块持续输出电平信号，再按下遥控器不同，解码模块更换输出通道即为互锁模式。

 例如：按下遥控器A键，解码模块D0脚输出信号，按下B按键，解码模块D0脚停止输出信号，变为D1脚输出信号。

 设置：按3次解码模块的学习按键，解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯闪烁三次，后熄灭，设置成功。

4.两路点动+两路自锁：按4次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。

5.  两路自锁+两路互锁：按5次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。

6. 两路点动+两路互锁：按6次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。

 7. 两路互锁+两路互锁：按7次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。

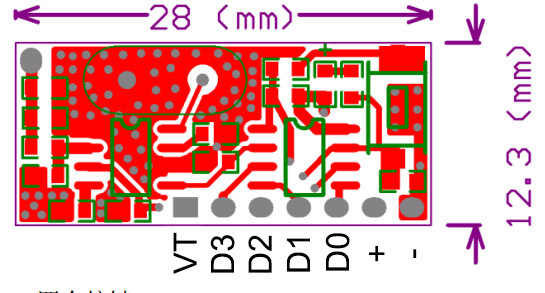

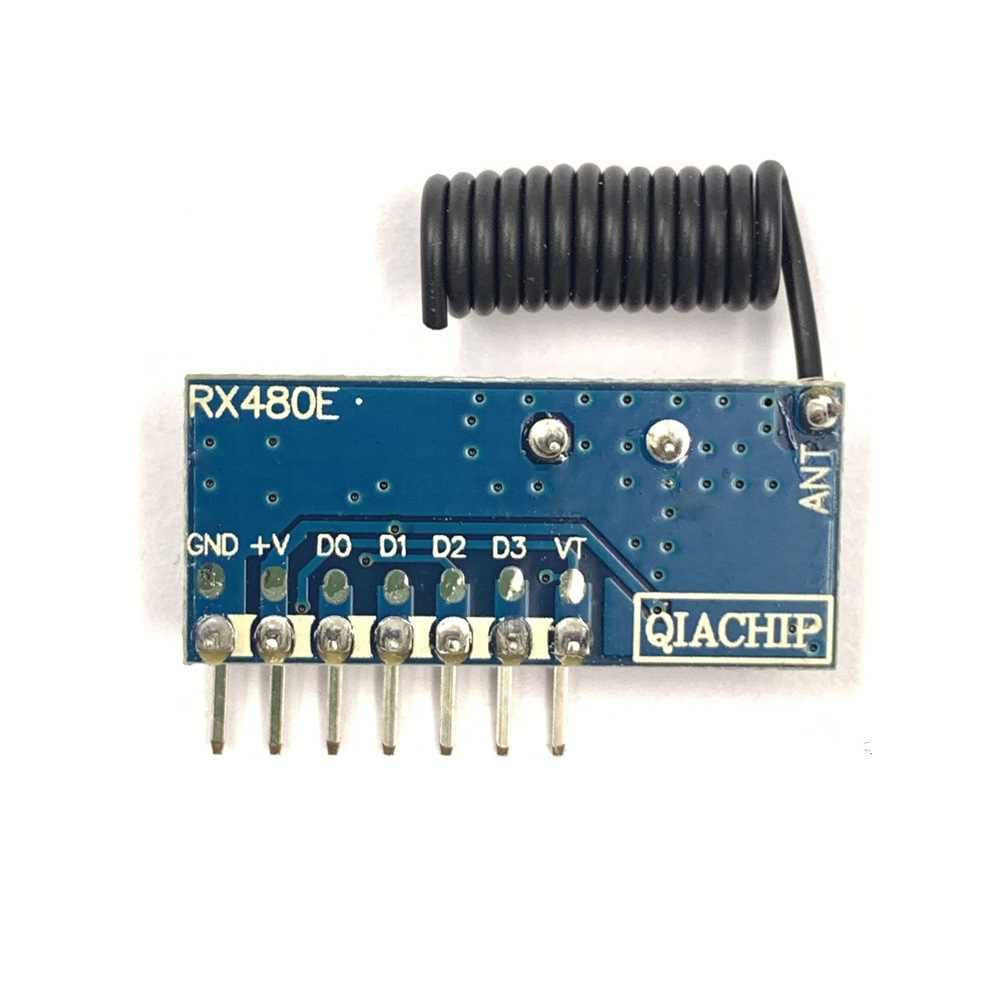

       脚位说明：

 接线提示：
       GND:接地引脚
