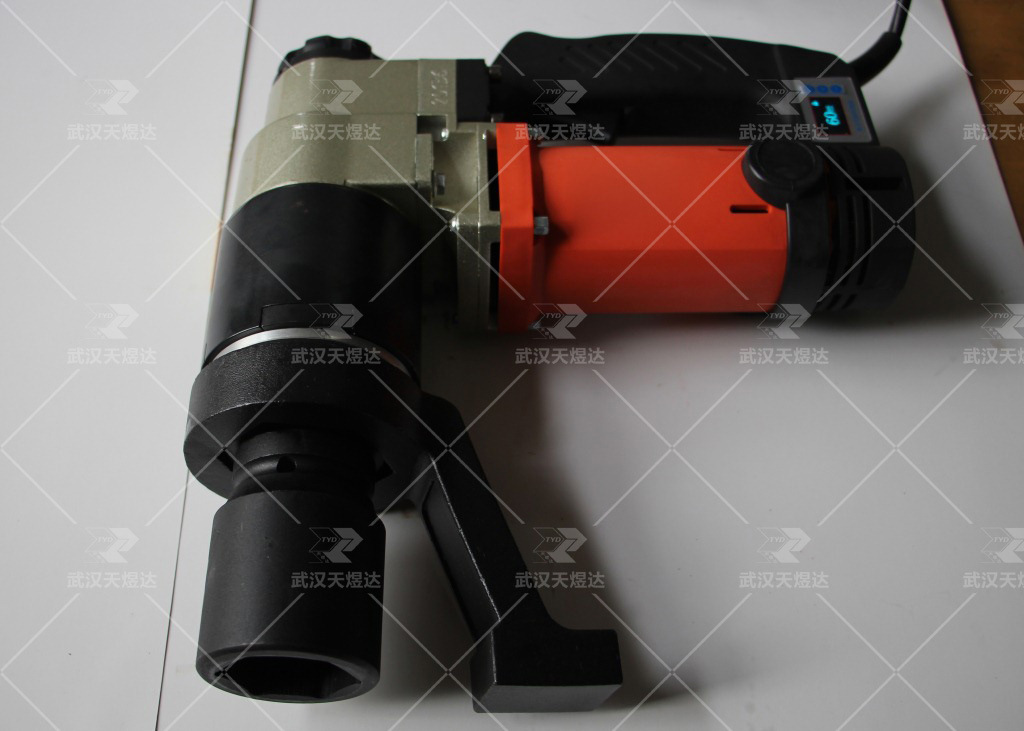

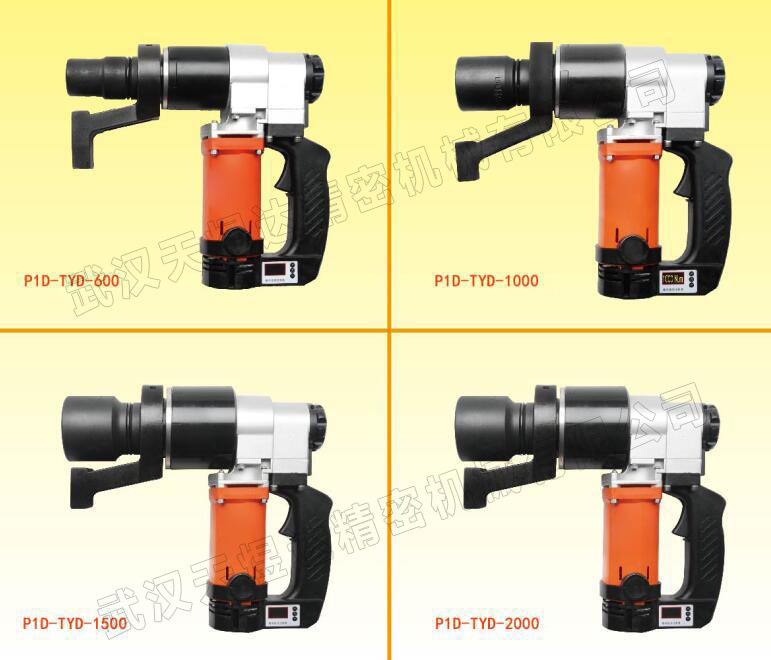

各规格实物图

结构图

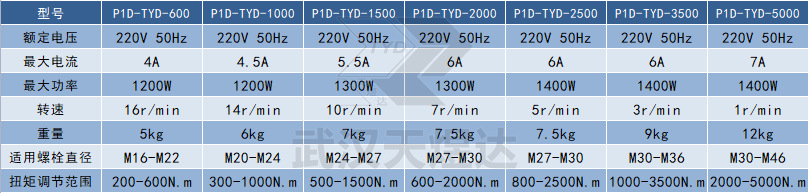

型号参数

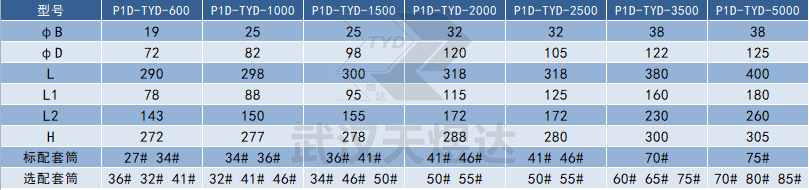

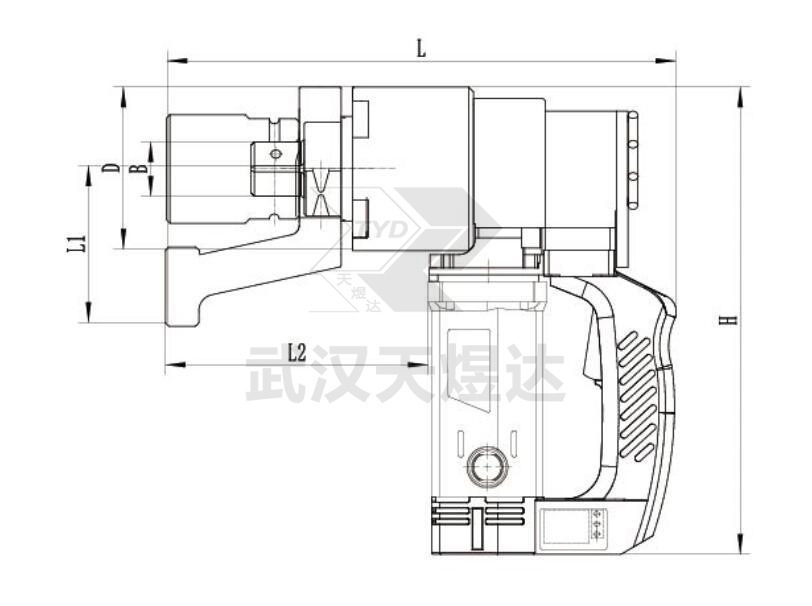

外形尺寸

特 点：
      1）电动扭矩扳手设计紧凑，速度快，重量轻

  2）电动扭矩扳手控制设备安装在主体上，数字显示，按钮操作。

  3）套筒和反作用杆独立于扳手主体，便于更换套筒和反作用杆。

      4）操作期间对操作者的手无震动,无反作用力，低负荷，降低劳动强度。

  5）通过直接读取屏显扭矩可以轻松地设置输出扭矩值。不需要转换。

  6）扭矩控制在两个方向都可用。

  7）扳手在达到所需扭矩时停止。

  8）重复扭矩精度+/- 5％。

重复扭矩精度的定义是：在相同的紧固条件下，测量5个螺栓扭矩值的平均比率。

注：可以在扭矩调整范围内，自行调整电动扭矩扳手的扭矩。

操作方法：

  1、操作前检查

   使用前的一项检查是，确认接通电源，开动开关，电机声音正常，这时扳手可以使用了。

  2、预热扳手至少5分钟（冬季需要10分钟到寒冷的地方）

  开始时无负荷运转获得额定精度，选择扳手的最大扭矩预热。

 3、“紧固”操作

1）将手柄转到R位置。

 解锁：在扳手停止的时候，先按下“设定键”，然后按住“减”持续3秒，右上角变成解锁图标，解锁操作完成。

加锁：在扳手停止的时候，先按下“设定键”，然后按住“加”持续3秒，右上角变成加锁图标，加锁操作完成

    2)档位调节：在扳手停止后，并且在解锁状态下；按“加”或“减”即可以选择相应的档位，在操作完成后一定要进行加锁操作，否则在断电后会恢复到档位调节之前的数据。

    3）通过转动内齿轮将反力臂套筒完全插入螺母

       *当扳手启动后反力臂杆的转动方向与螺母转动方向相反。

    4）压住开关启动，反作用杆停在连接材料上，紧固开始。

    5）当达到目标扭矩时，扳手自动停止转动。

  4、“松螺母”操作

    1）将手柄转至L位置。

    2）调节扭矩设定到目标扭矩。

    3）通过转动内齿轮将反力臂套筒完全插入螺母。

       *当扳手启动后反力臂杆的转动方向与螺母转动方向相反。

    4）压住扳机开关启动。

       反作用杆停在连接材料上，螺母开始转动。

●松开螺母前，请确认手柄处于L位置

忽视会造成伤害和损坏。

扭矩设定板上显示的值是参考值，推荐使用扭矩测试装置进行检查。

确认锁定扭矩，8个作业后检查一次，至少锁定5个螺栓。

使用扭矩扳手紧固螺栓做附加紧固并测量螺母再次转动时的扭矩。

计算出平均扭矩并与目标扭矩比较。

当差别大于+/－5%时做精细调整，务必确定不要用同样的螺栓调整。
