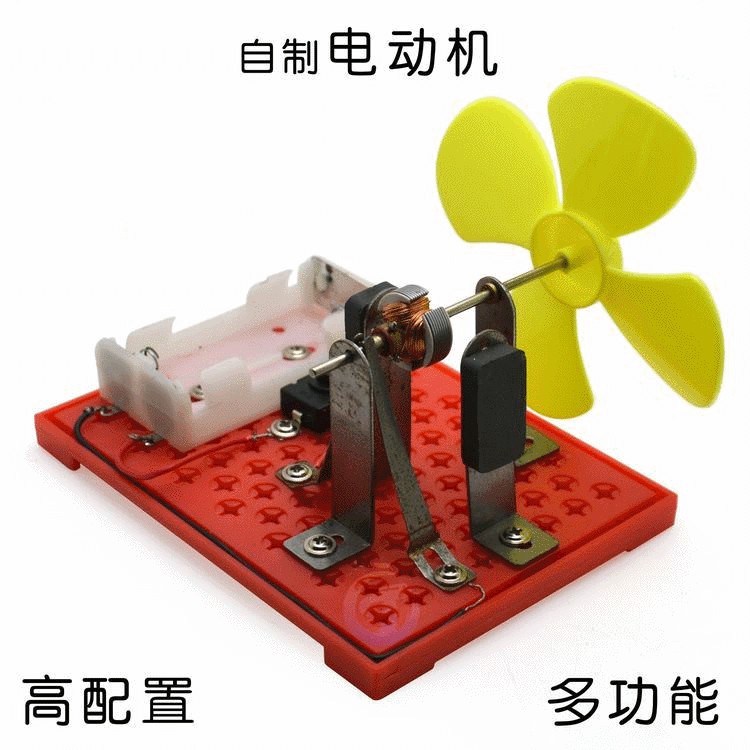

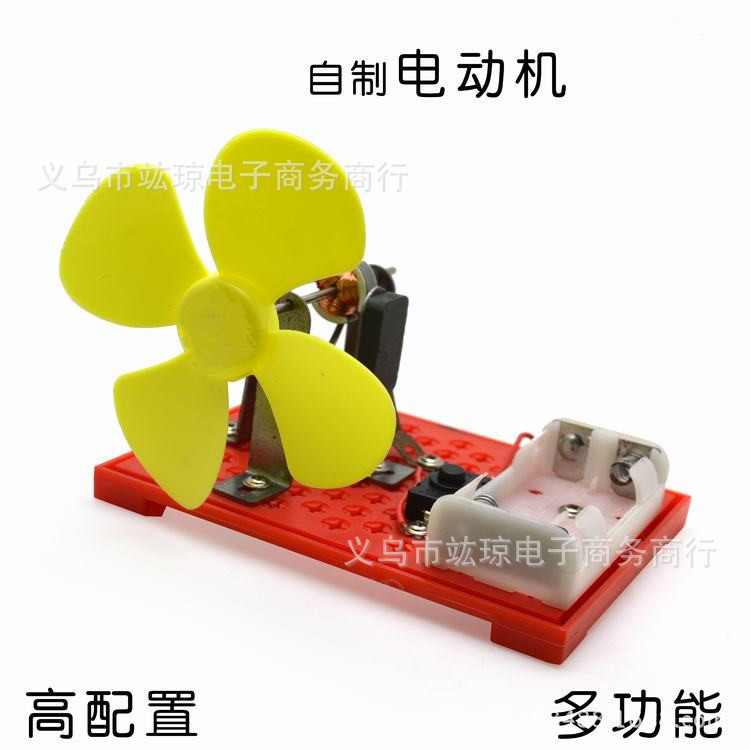

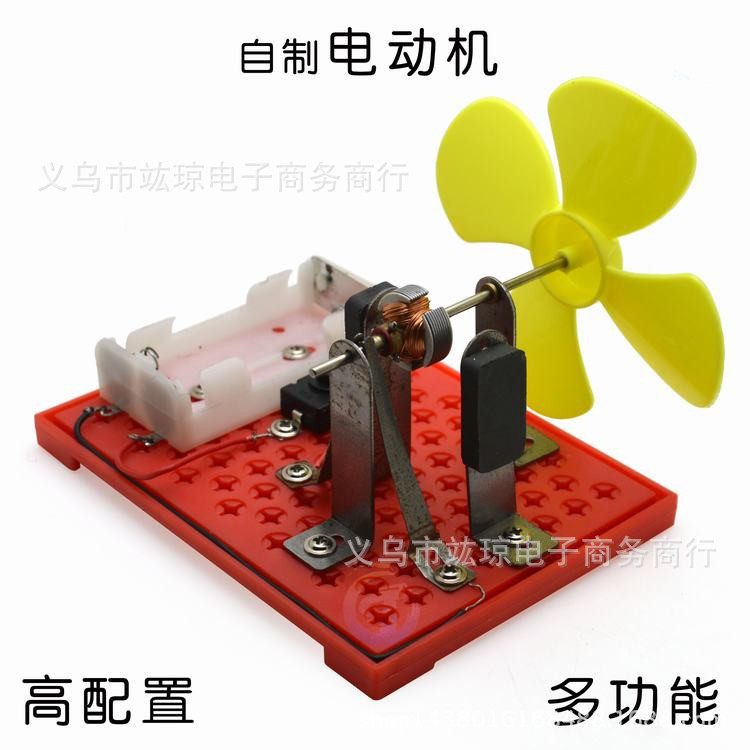

自制电动机课程课件

     直流电动机的构造分为两部分：定子与转子。 注意：不要把换向极与换向器弄混淆了，记住他们两个的作用。定子包括：主磁极，机座，换向极，电刷装置等。转子包括：电枢铁芯，电枢绕组，换向器，轴和风扇等。2、直流电动机的励磁方式直流电动机的性能与它的励磁方式密切相关，通常直流电动机的励磁方式有4种：直流他励电动机、直流并励电动机、直流串励电动机和直流复励电动机。掌握4种方式各自的特点：直流他励电动机: 励磁绕组与电枢没有电的联系，励磁电路是由另外直流电源供给的。因此励磁电流不受电枢端电压或电枢电流的影响。直流并励电动机: 并励绕组两端电压就是电枢两端电压，但是励磁绕组用细导线绕成，其匝数很多，因此具有较大的电阻，使得通过他的励磁电流较小。直流串励电动机：励磁绕组是和电枢串联的，所以这种电动机内磁场随着电枢电流的改变有显著的变化。为了使励磁绕组中不致引起大的损耗和电压降，励磁绕组的电阻越小越好，所以直流串励电动机通常用较粗的导线绕成，他的匝数较少。直流复励电动机：电动机的磁通由两个绕组内的励磁电流产生

实验目的： 1.认知电动机结构-电动机是应用电磁感应原理运行的旋转电磁机械。用于实现电能向机械能的转换。运行时从电系统吸收电功率，向机械系统输出机械功率。

实验认知：
电 池 盒：顾名思义，安装固定电池的盒子，是电池电源输出装置

线     圈：通电后，转子绕组中即产生感应电动势和感应电流。感应电流在磁场中将受到力的作用。转子电流受力方向与旋转磁场方向相同。由气隙磁通和转子电流产
生的转矩即所谓电动机的电磁转矩。在电磁转矩拖动下，电动机转子就顺着旋转磁场的方向转动起来。

磁 铁：磁铁不是人发明的，是天然的磁铁矿。古希腊人和中国人发现自然界中有种天然磁化的石头，称其为“吸铁石”。这种石头可以魔术般的吸起小块
的铁片，而且在随意摆动后总是指向同一方向。早期的航海者把这种磁铁作为其最早的指南针在海上来辨别方向。最早发现及使用磁铁的应该是中
国人，也就是“指南针”，是中国四大发明之一。

实验步骤：

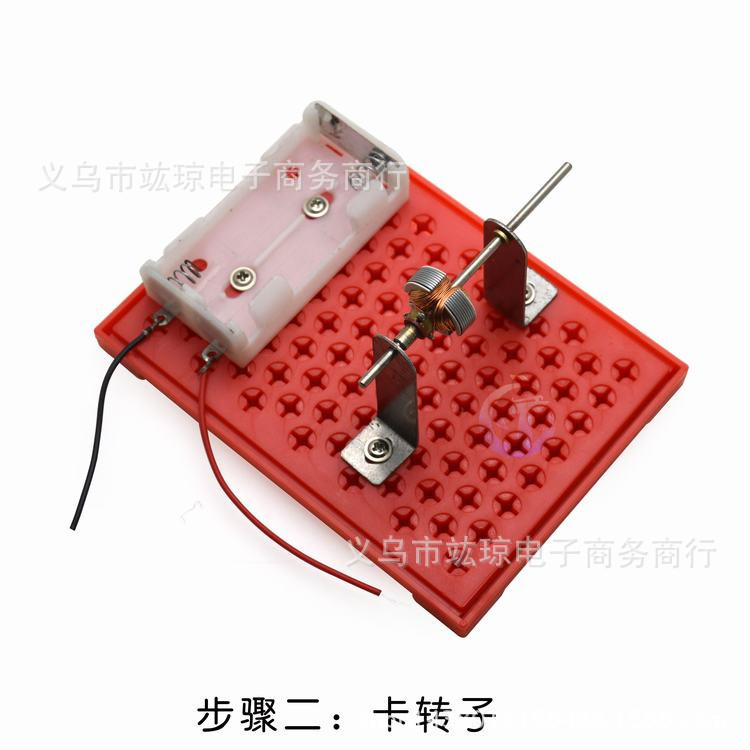

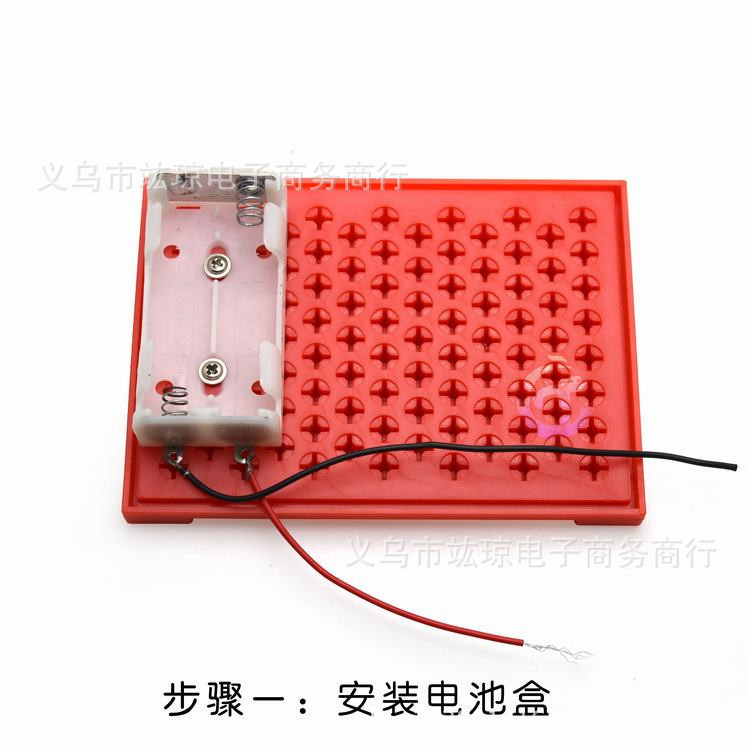

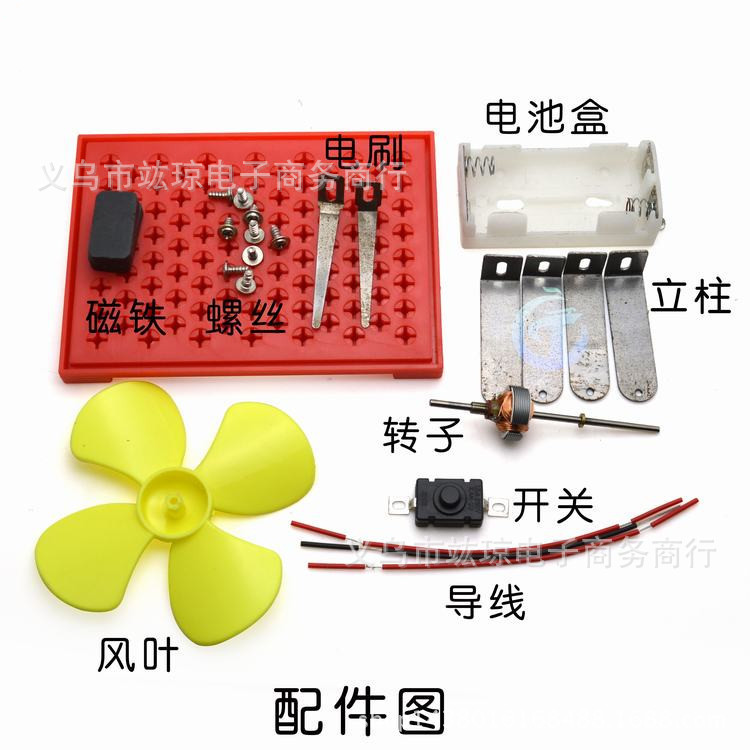

1.实验准备认识实验器材:导线、转子、电池盒、底板、支柱、斜口钳。

实验报告：
电动机是利用电磁力正负极特性使定子旋转，学生自己动手自制电动机，了解电动机初步原理
