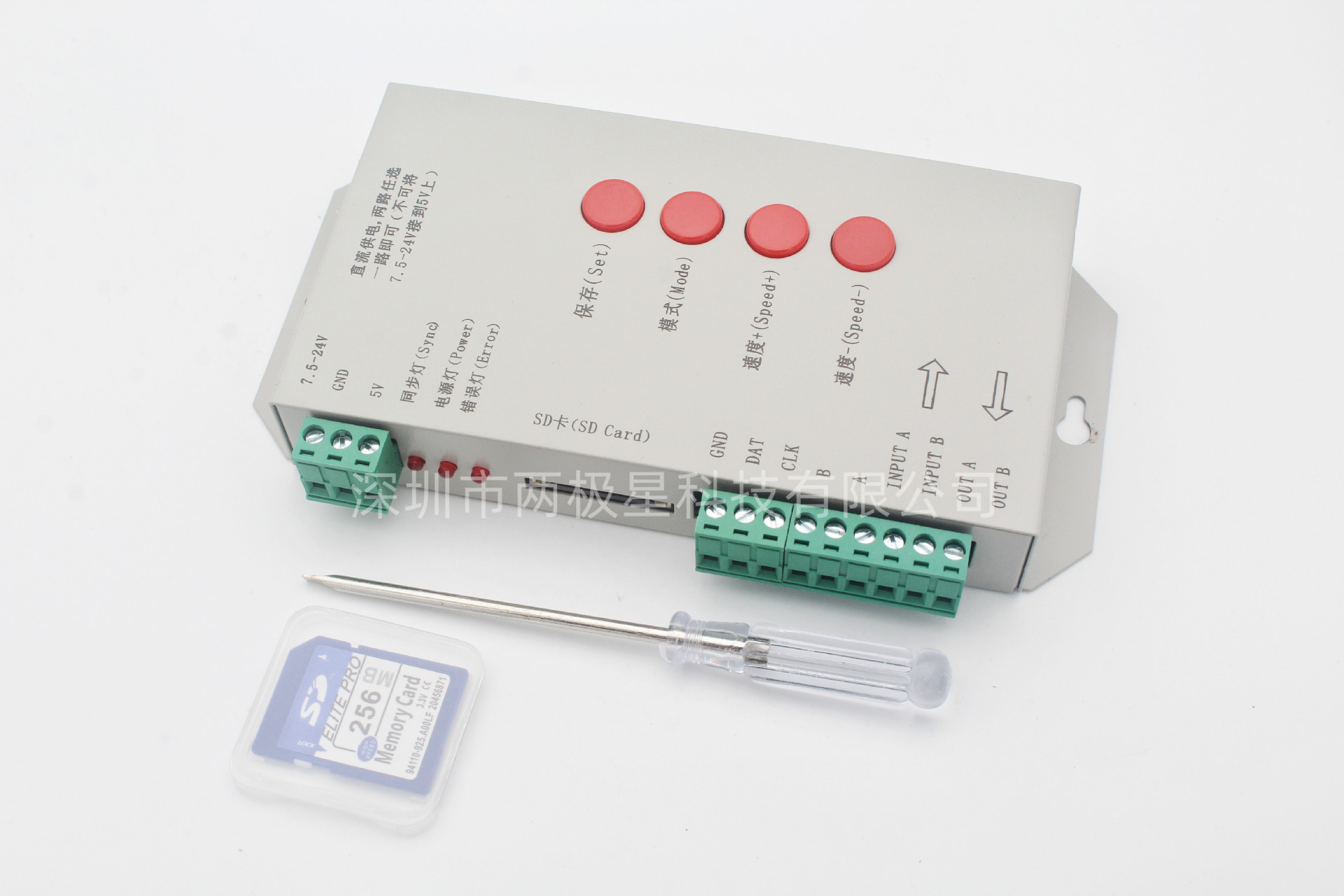

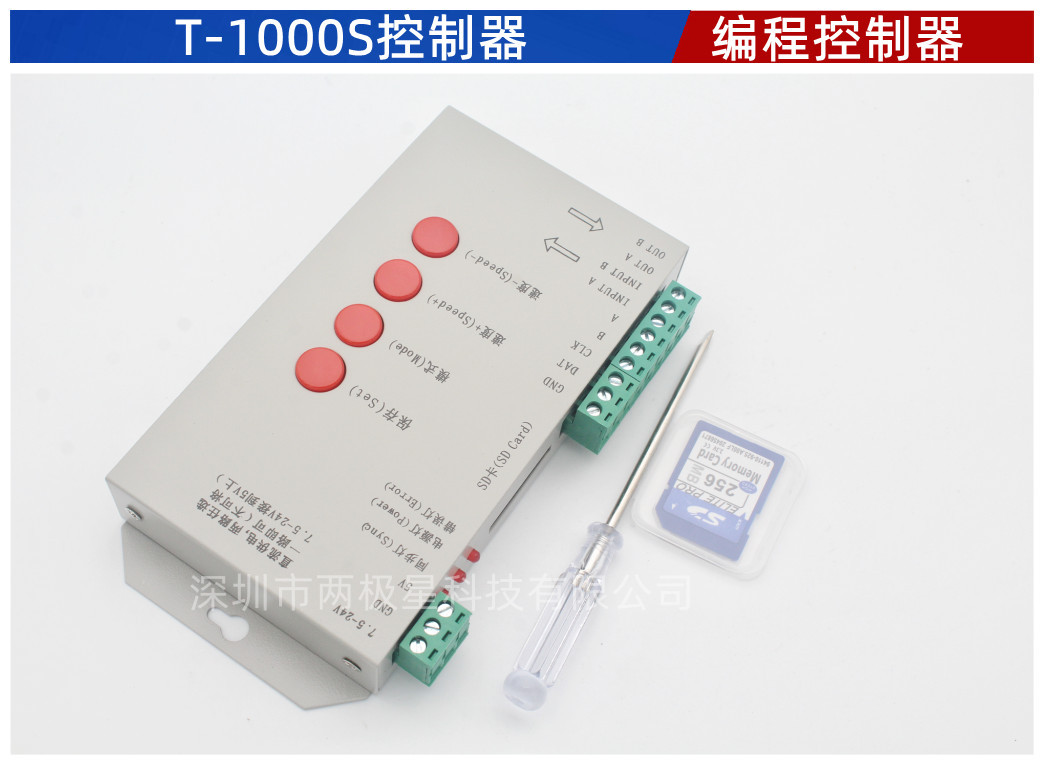

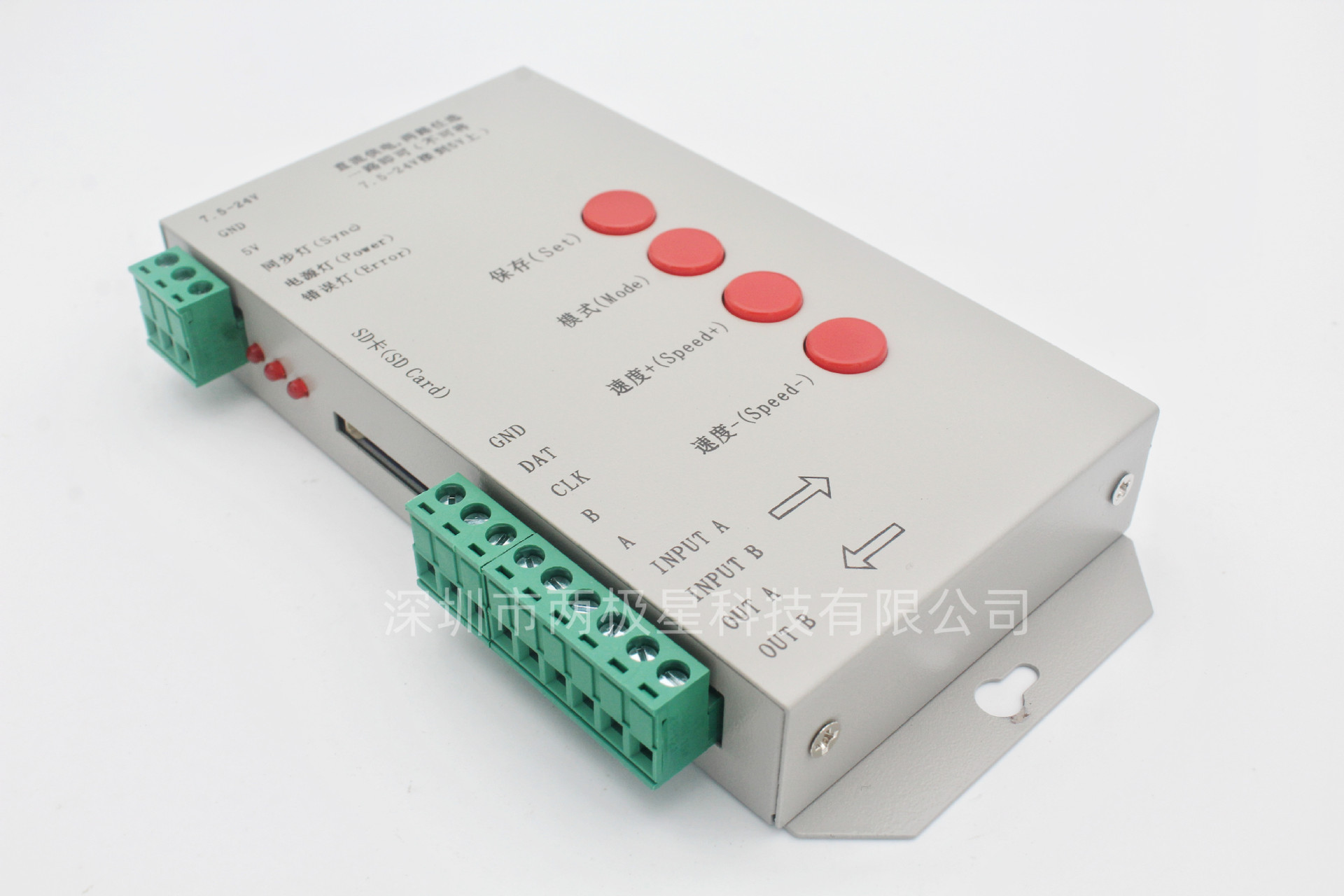

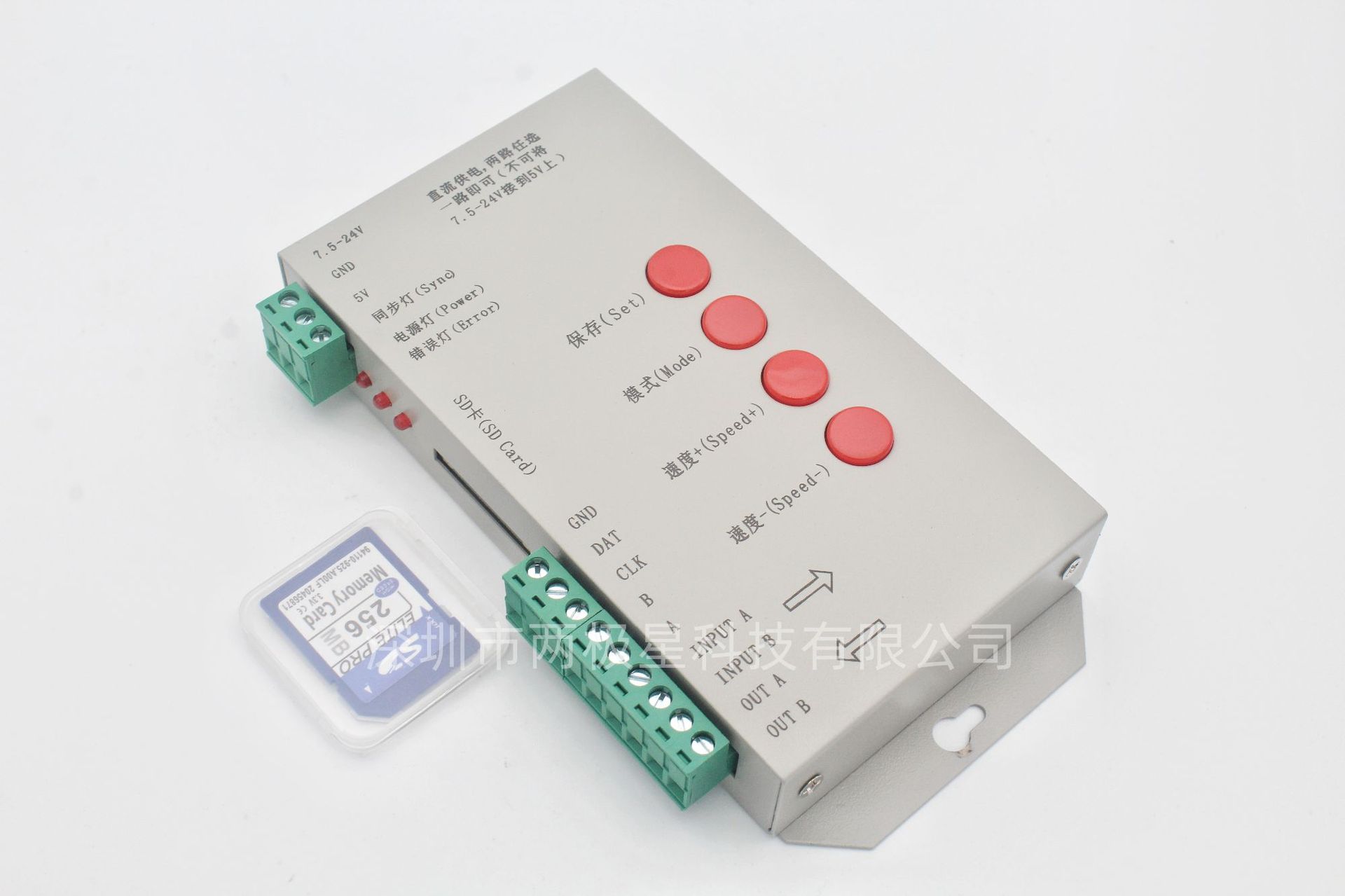

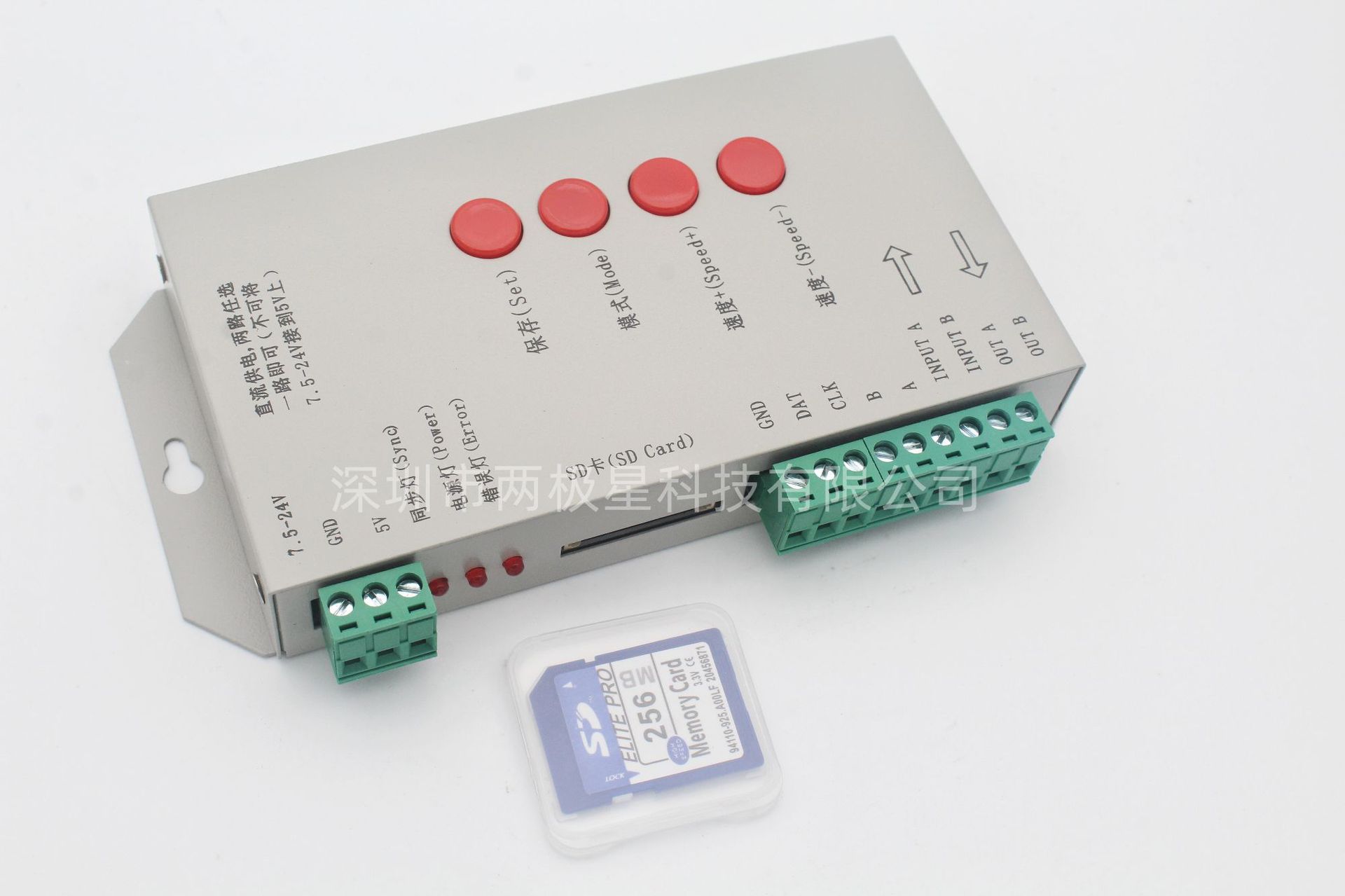

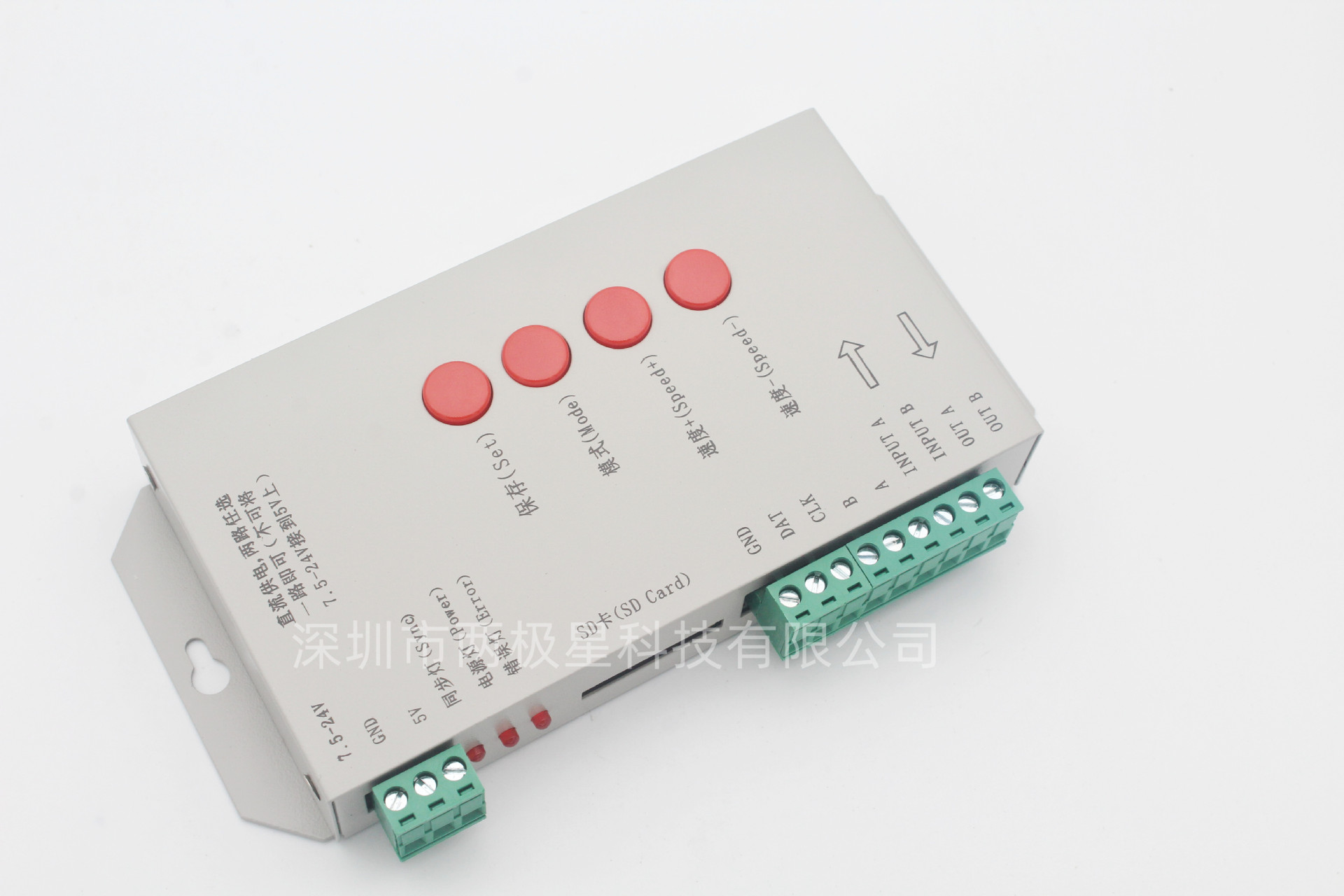

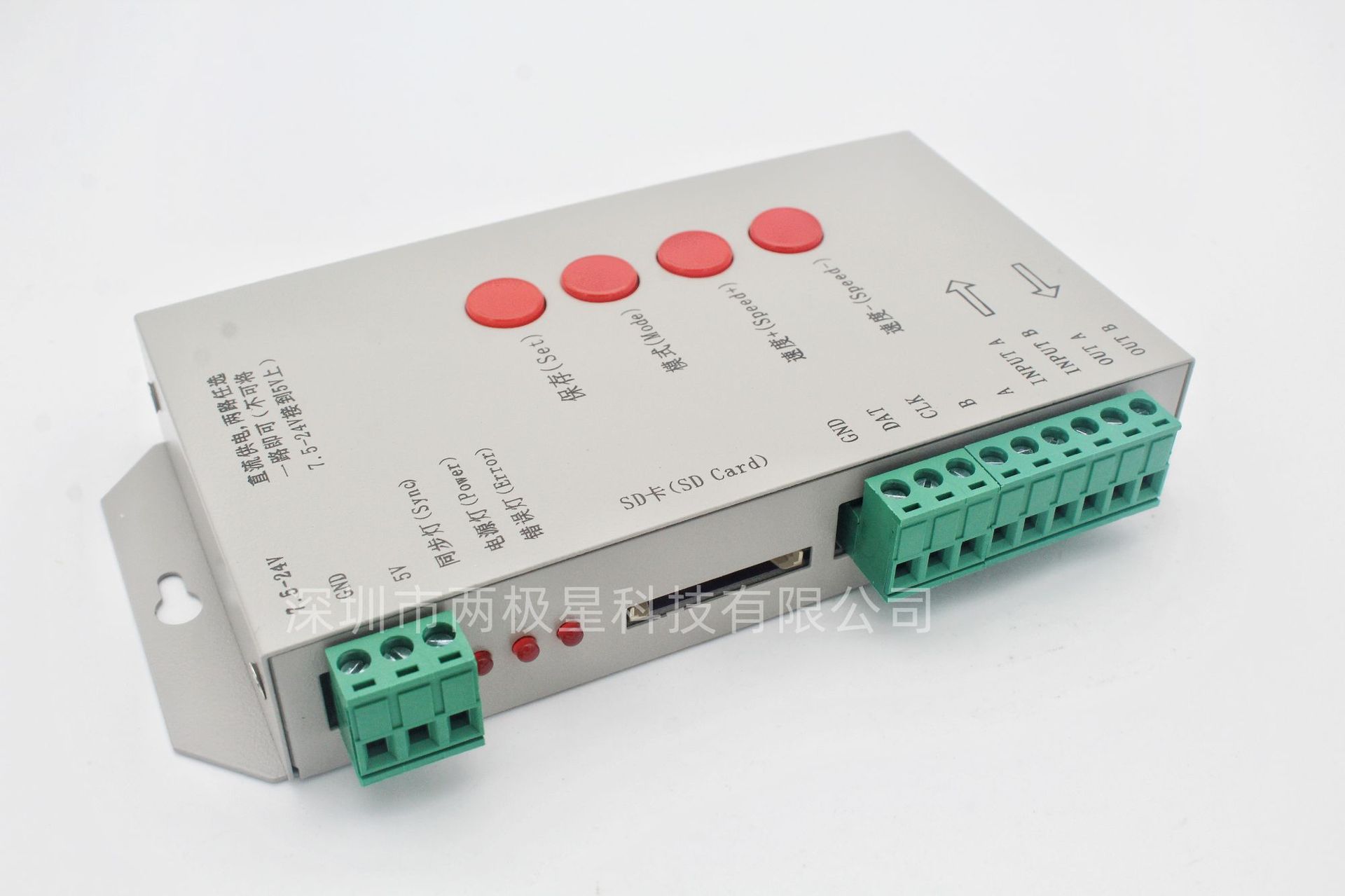

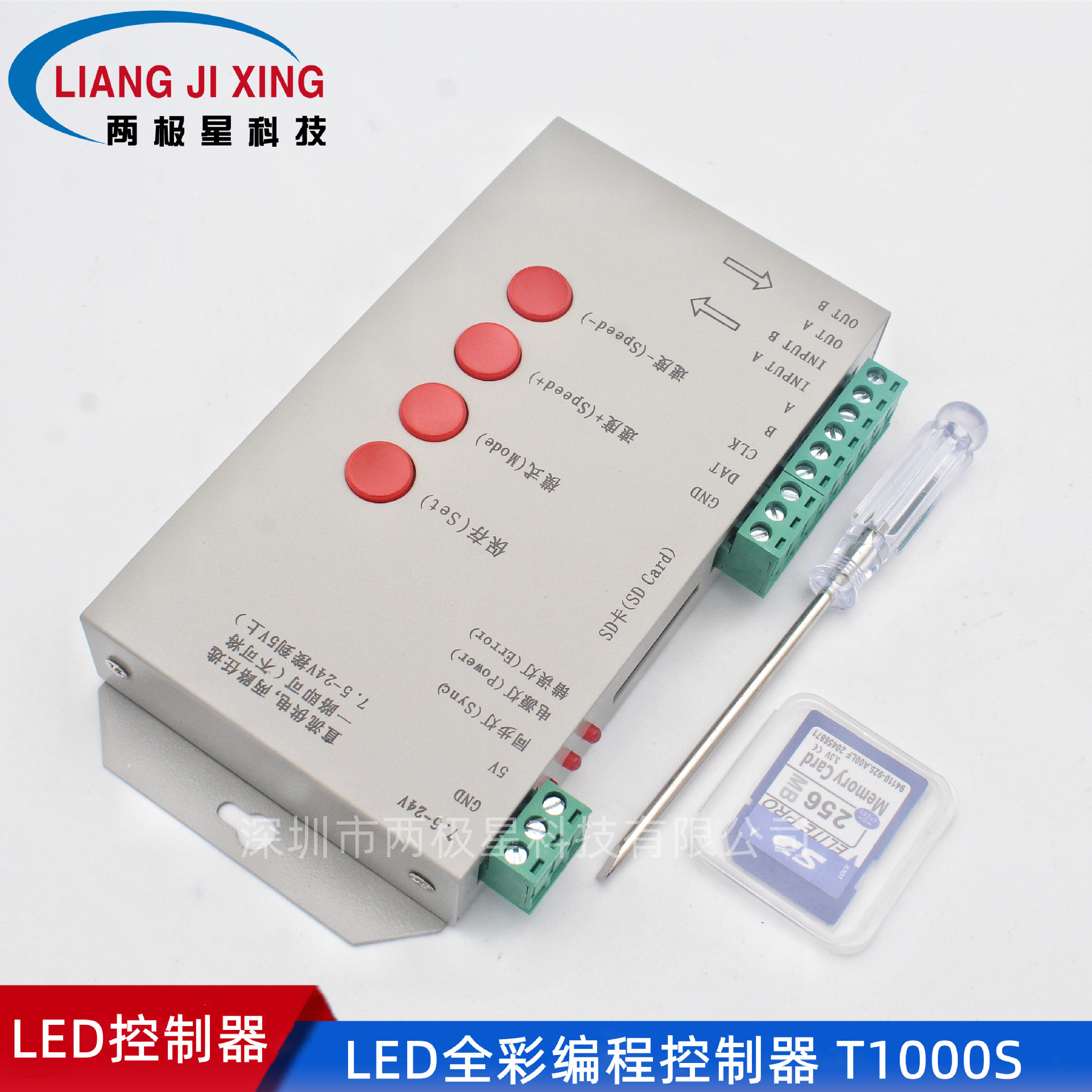

T-1000S控制器 幻彩灯条/模组/点光源SD卡编程控制器

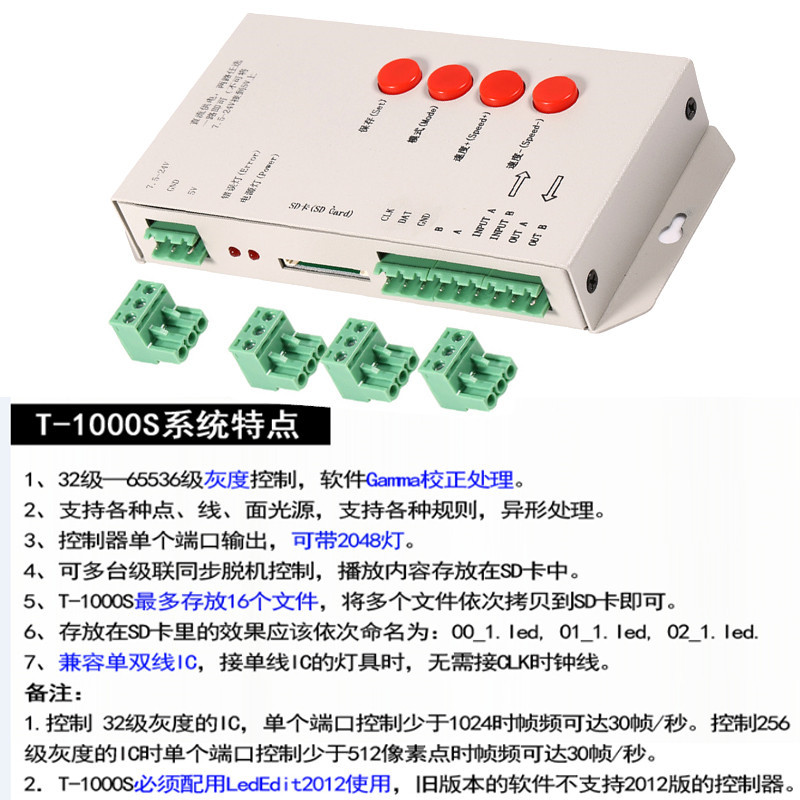

一、系统特点

1、32级—65536级灰度控制，软件Gamma校正处理。

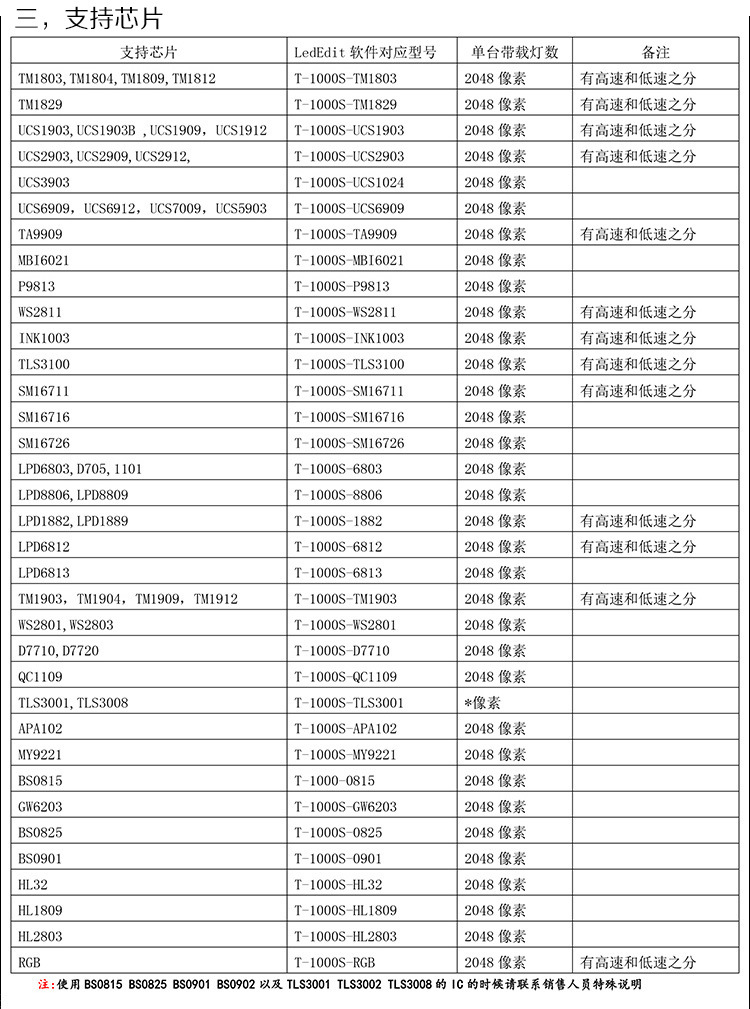

2、支持各种点、线、面光源，支持各种规则，异形处理。

3、控制器每个端口可带2048个像素点。

4、兼容单双线IC，接单线IC的灯具时，无需接CLK时钟线。

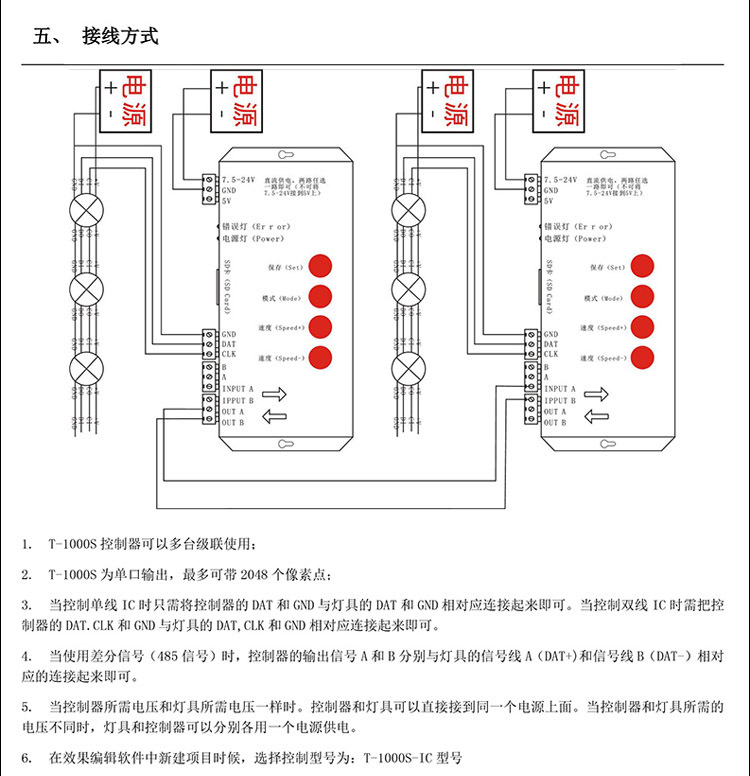

5、灯具的数据线接DAT，时钟线接CLK,负极接GND。

备注：1控制器端口带载512灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频随

       灯数的增加而自动降低。

           2、针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯

           具的地线连接到一起),默认情况下此控制器输出的信号为TTL信号。

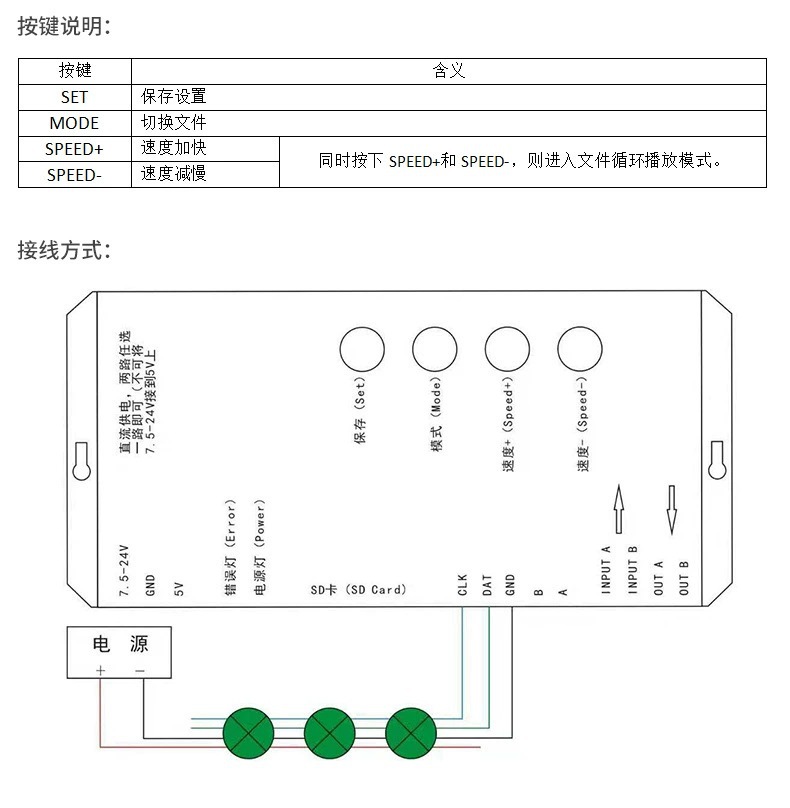

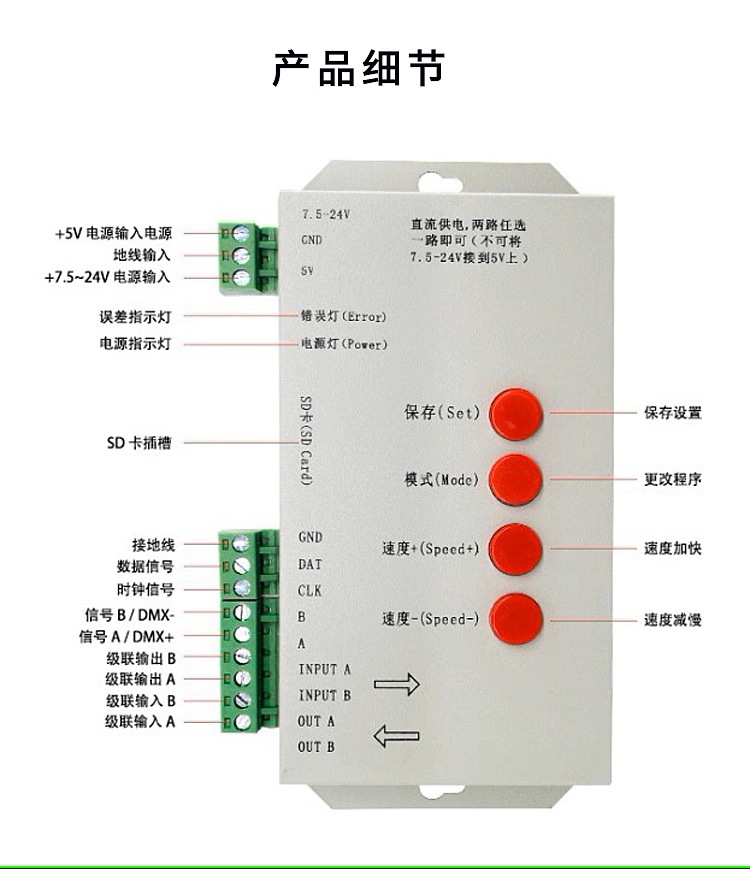

二、按键的作用：

1、SPEED+键，加快播放速度。

2、SPEED-键，减慢播放速度。

   3、 MODE 键，切换节目程序。

   4、 SET 键，保存当前设置。

三、具体参数：

   储存卡：

        类型：SD卡（如控制灯数多时推荐使用高速SD卡）

         容量：128MB—2GB

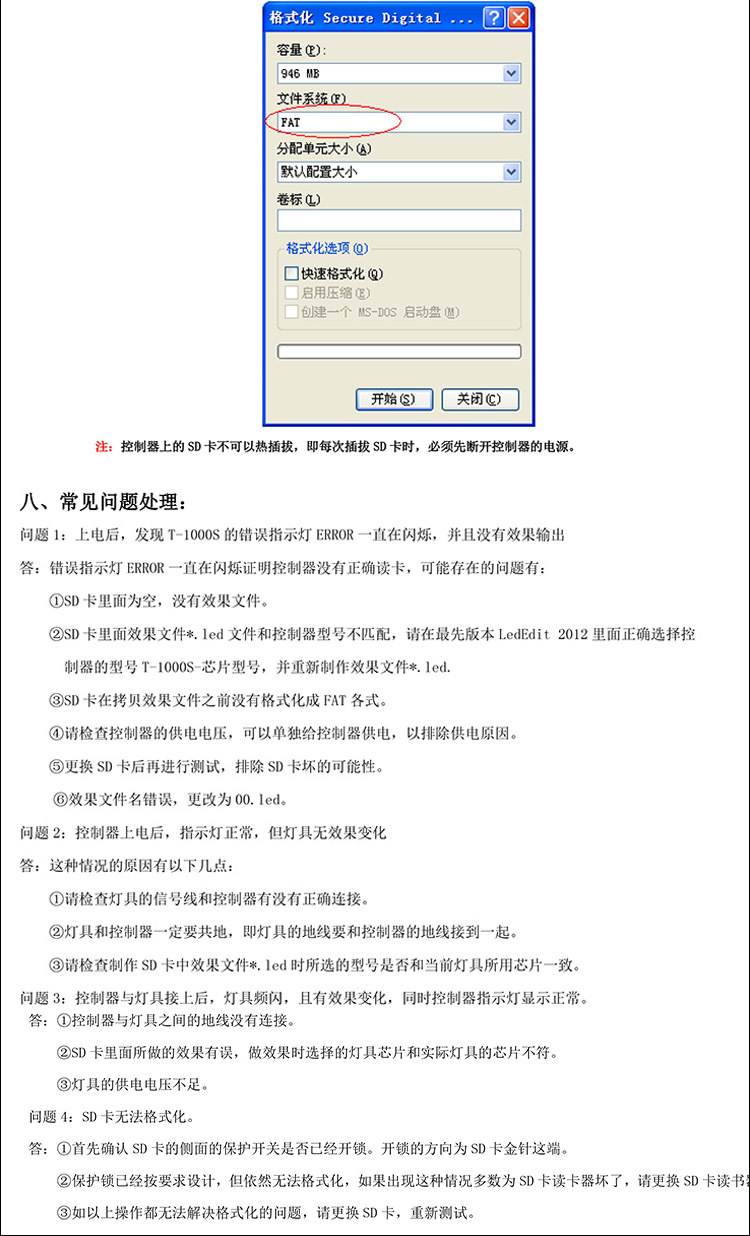

         格式：FAT格式

         储存文件：*.led

   物理参数：

         工作温度 ：-30℃—85℃

         工作电源：DC5-24V

         功耗：3W

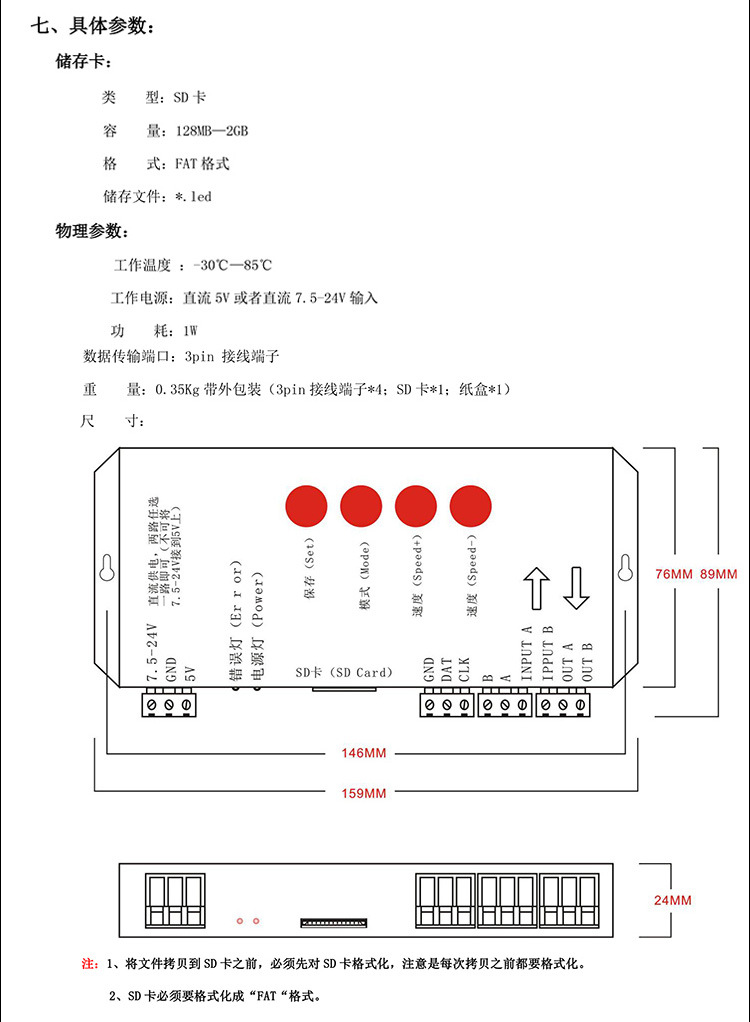

         尺寸：180(L)mm * 100(W) mm *40mm(H)

           重量：0.3KG

           数据传输端口：3pin 接线柱
