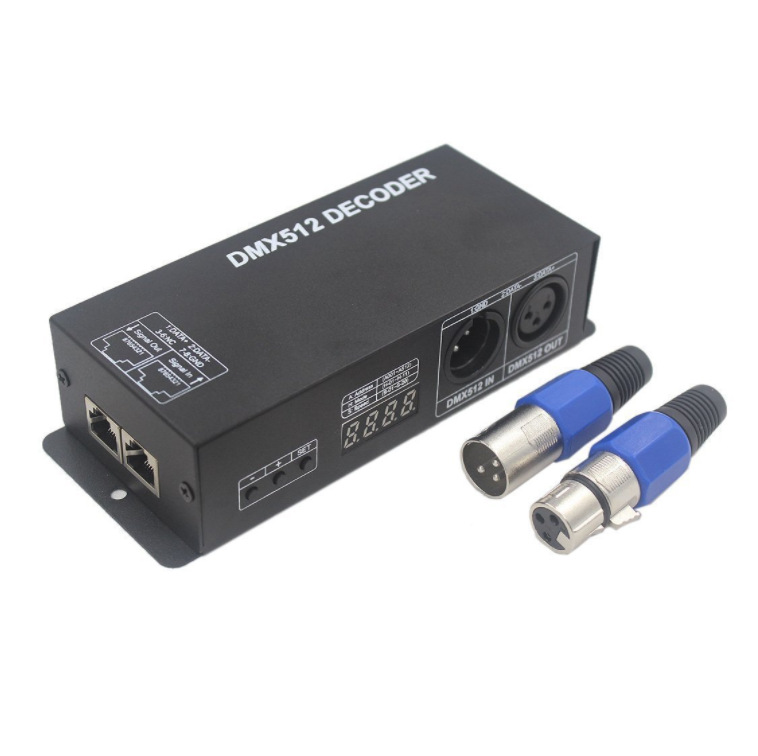

带显示屏 DMX512解码器 同步控制器DC12~24V LED控制器

DMX解码器采用先进电脑控制芯片，接收国际上广泛采用的DMX-512标准数码控制信号转换成PWM控制器信号驱动LED；可与DMX数码控制台连接，并可增加解码器不断扩展输出通道，以实现更多的调光或各种程序变化效果。当解码器不与DMX控制台连接时，本机可作为同步控制器使用，即可对多个解码器及LED灯进行同步控制。另外采用LED数码管显示地址码，按键式设置码址增减，具有操作灵活方便，显示易见明了等特点。

。

● 工作温度：-20-60℃

● 供电电压：DC5V, 12V~24V可选（订货注明所需电压）

● 输出电流：每路额定电流4A/ch

● 输出功率：12V:<192W,  24V:<384W

● 控制器尺寸：L166xW67×H41mm

●包装盒尺寸：L176×W84×H50mm

● 净重：360g

● 毛重：408g

● 通道：4路

● DMX512标准：DMX512/1990

● 配件：卡侬插头一对

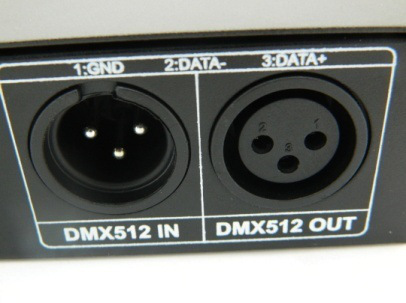

DMX输入 输出接口：

DMX输入 输出接口：RJ45接口

地址码及功能按键设置：

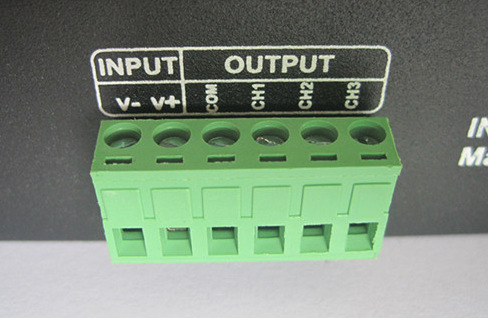

电源及负载接口：

采用带螺丝的对插头

 使用说明

一、数码显示说明：

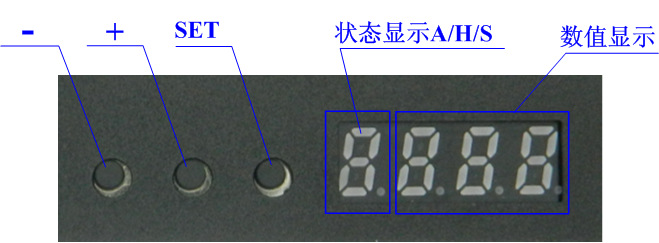

采用四位数码管显示，按键增减设置地址，每个解码器占用4个地址。第一位数码管为功能指示符，只显示A、H或S；后三位为数字位显示。

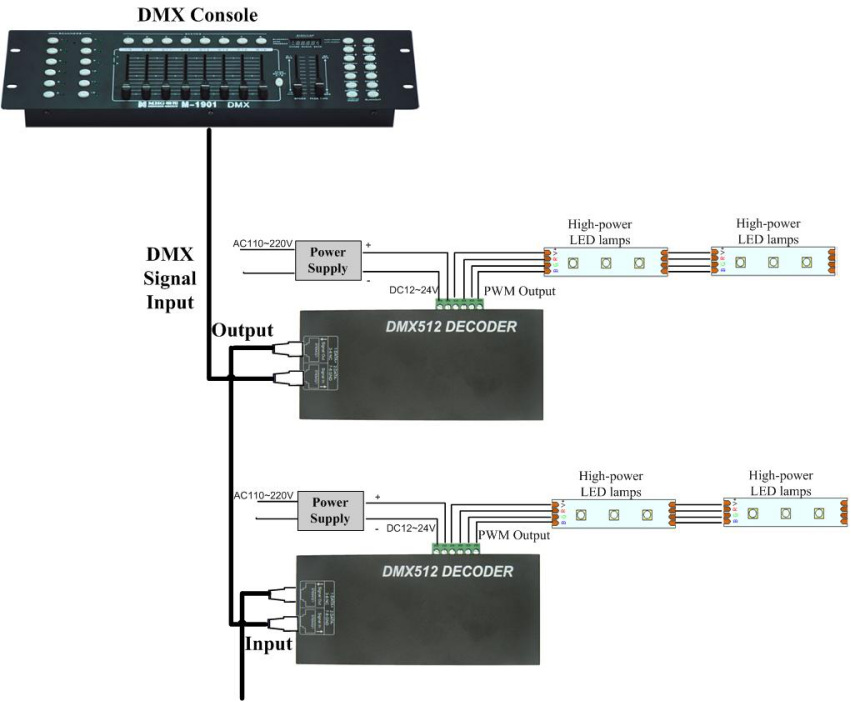

1） 当第一位数码管显示为A时，为DMX512状态，表示解码器进入DMX512信号操控状态。此时可通过网线连接主控台对其输出进行控制，如数码管显示为A001，表示该解码器的起始地址码为001，而紧随的3个通道则分别对应002、003、004。若将其串连接于另一解码器，则下位解码器的起始地址为005，其余2个通道为分别为006、007、008。依此类推，可不断连接多个解码器，进行多点单独操控。若连接的解码器的起始码相同，则可实现同步控制的功能。

2） 当第一位数码管显示为H时，为内置模式状态，表示解码器进入内置程序模式运行状态。其内置模式表如下：

3） 当第一位数码管显示为S时，为内置速度设置状态。此状态只用于H-08至H-11模式，轻按SET键进入速度调节，并通过－和＋键来实现共15级的速度选择。其他模式则无效。

二、按键功能说明：

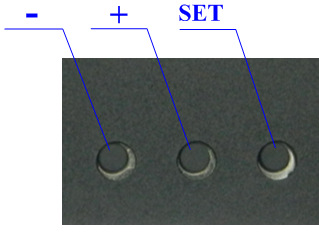

三个按键命名为：SET、－和＋，功能如下：

SET：功能切换键，长按（约2秒）此键可进行对A和H两种状态的切换，轻按可进行在H和S状态之间的切换。

＋：增加键，每按一次，数管码后三位数值加1，设置地址码时长按可实现快速增加。注：地址码最大值为512，再加1则返回到数值001；

－：退减键，每按一次，数管码后三位数值减1，设置地址码时长按可实现快速递减。

备注：当按键无任何操作5s后，解码器进入自锁工作状态，此时数码管亮度变暗，三个按键轻按无效。若需唤醒按键功能，则长按（2s左右）任意键进行解锁。

注意事项：

1、本产品供电电压为DC5/12~24V，不得接到其他电压上；

2、引出线应按照接线图提供的颜色和标号，正确接线；

3、本产品不可超负荷使用。
