☆基本属性☆ | |||
模块性质 | 非隔离降压模块 | 整流方式 | 非同步整流 |
输入电压 | 7V-35V | 输出电压 | 1.25V-30V |
输出电流 | 可调 .大3A | 转换效率 | 92%(高) |
开关频率 | 150KHz | 输出纹波 | 50mV(.大)20M 带宽 |
负载调整率 | ±0.5% | 电压调整率 | ±2.5% |
工作温度 | -40℃ 到 +85℃ | 尺寸 | 48*23*14（长*宽*高）（mm） |

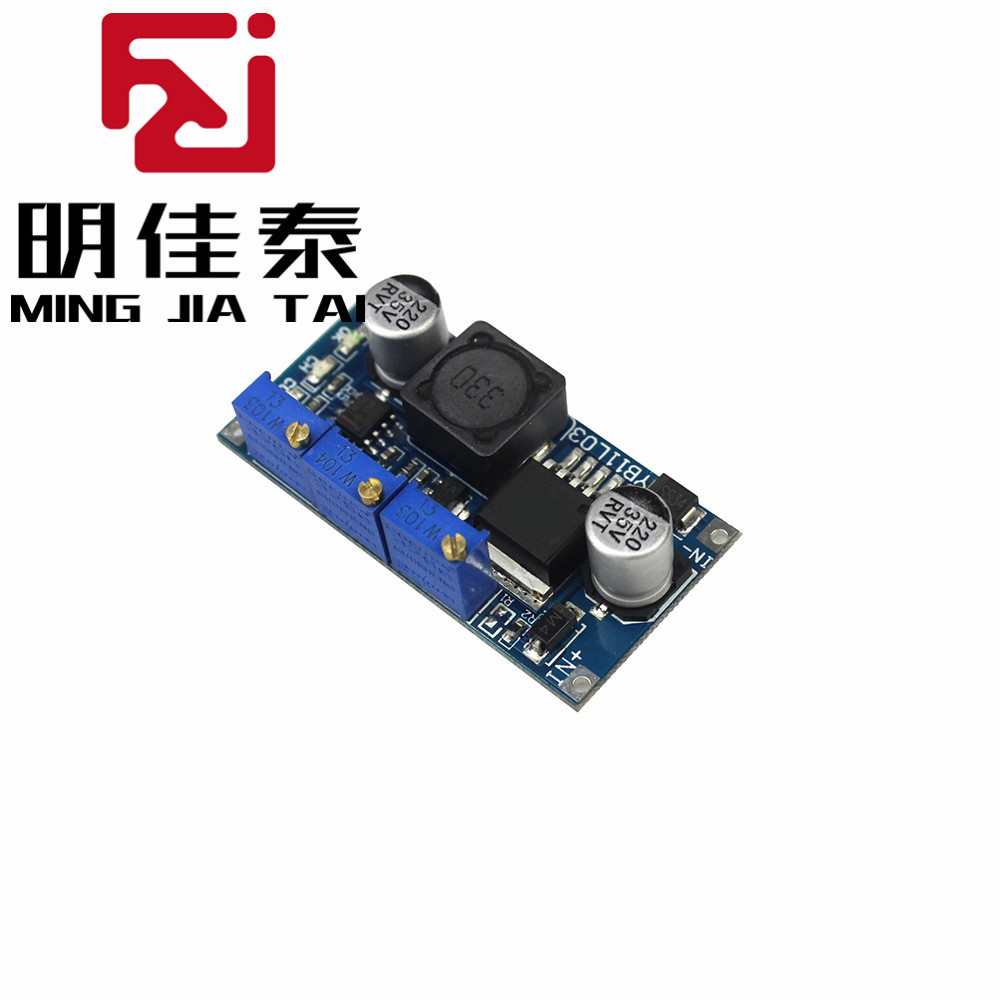

产品te点： ★模块使用国产的LM2596芯片，效率高(.高92%)，同时发热量小，能很轻松上到3A以上电流，同时配合原装TI的运放控制输出电流，使整体输出非常稳定。 ★本模块使用低ESR的原装三洋滤波电容，可以使纹波电压50mV！ ★本模块使用机器贴片，回流焊接，同时每个模块出货前都经过两个小时的老化测试，确保高可靠性。
| |||

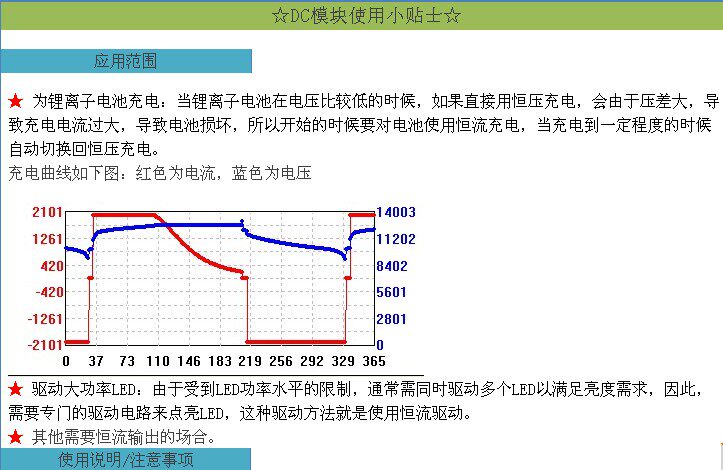

★驱动大功率LED：由于受到LED功率水平的限制，通常需同时驱动多个LED以满足亮度需求，因此，需要专门的驱动电路来点亮LED，这种驱动方法就是使用恒流驱动。
★其他需要恒流输出的场合。
★本模块是可调的降压模块，可以通过调节模块上面的那颗蓝色的可调电阻来改变输出电压。输入输出压差为2V，.小可以输出1.23V电压。
★模块上面标明的IN-(输入负)，IN+(输入正)，OUT-(输出负)，OUT+(输出正)务必接正确，否则的话可能导致模块损坏。
★电池充电 使用方法：
1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流预定的充电电流值；
4.充电转灯电流默认出货为 0.1倍充电电流（恒流值），如需调整请调节转灯电流电位器；(一般不用调整)
5.调节恒压电位器使输出电压浮充电压；
6.接上电池，试充。
（1、2、3、4、5步骤为模块输入接电源，输出空载不接电池。）
★LED恒流驱动 使用方法：
1.确定您需要驱动LED的工作电流和.高工作电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流预定的LED工作电流；
4.调节恒压电位器使输出电压LED.高工作电压；
5.接上LED，试机。
（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）
