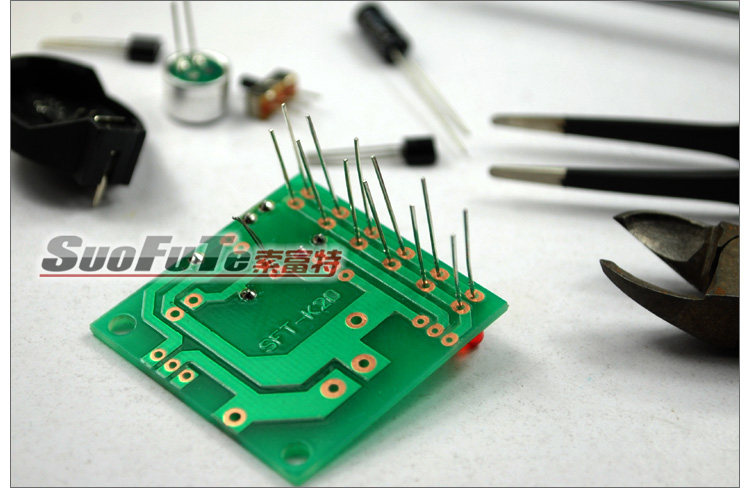

■套件组成：
如上图所示，包含1块电路板及相关的所有元器件，每套散件均以塑料袋加热封装，确保运输过程元件不会掉落。
PCB 尺寸：36x36mm，板厚：1.6mm
PCB 板材：FR-4玻纤板
工作电压：3-4.5V
每包净重：9g/包
■电路功能：

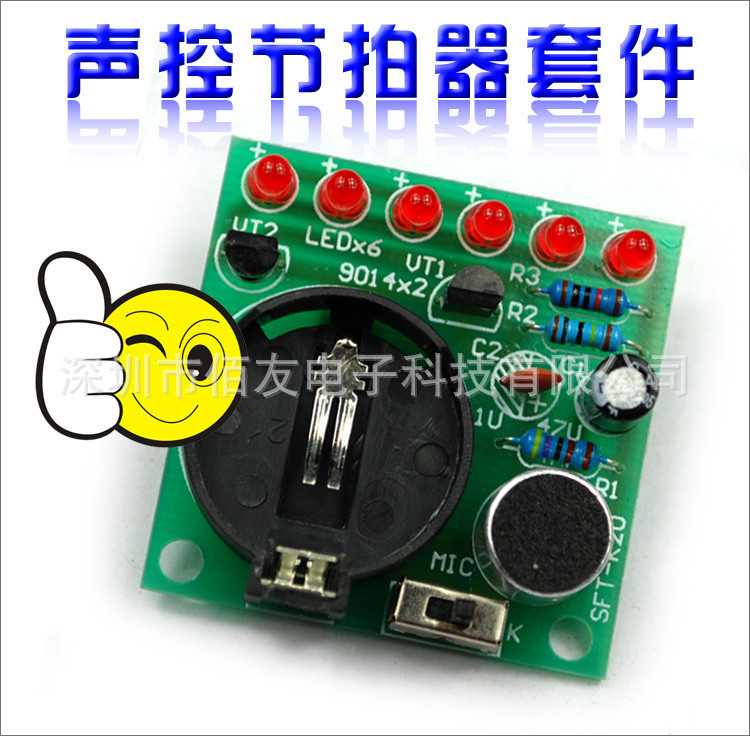

本套件制作成功后通电，6只高亮LED随着音乐或其它声音的节奏耀眼闪动，可放置于音响附近，起到电平指示灯作用，让灯光随音乐起舞！趣味性强，在娱乐中又能学到一定的电子知识。

■电路原理：
SFT-K20声控LED节拍灯由电源电路、话筒放大电路、LED发光电路组成，采用3V电源供电。MIC将声音信号转化为电信号，经C2耦合到VT1放大，放大后的信号送到VT2基极，由VT2推动发光二极管发光，声音越大，LED亮度越高。
■本套件电路简单，经反复实验效果良好，套件精选优质全新元件，质量超过市面上同类产品。PCB专门针对初学者设计--选择厚度为1.6mm的高硬度FR-4玻纤板，焊盘加大、走线加粗，焊接过程铜箔不易翻皮。自产自销，货源充足，质量可靠，放心购买。请认准板号SFT-K20。

■焊接注意：
1、驻极体话筒有正负之分，与铝壳相连的一端为负极。电源也有正负之分，接线时注意对号入座。
2、PCB上的电容C2原设计为1uF，经实际测试，LED闪亮与熄灭过程比声音滞后，主要原因是电解电容放电时间较长引起，后来我们改成104~224瓷片电容，效果有极大改观，您拿到货可以试着更换成电解电容做实验，会感觉有明显的差异。
3、色环电阻看不懂阻值的请用万用表测量，或到我们的网盘下载色环电阻自动计算软件，复制链接粘贴到浏览器地址打开：http://dl.vmall.com/c0iyh2hyaj（华为网盘）

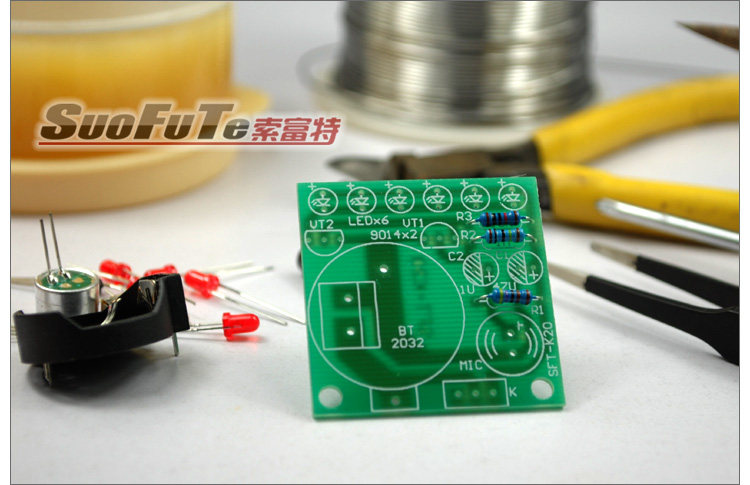

4、焊接顺序：先焊接个头最矮的元件，依次由矮到高焊接；电烙铁停留在电路板上的时间不要过长以防铜箔过热翻皮；加锡时不要过量，避免相邻较近的焊盘之间短路，也不能太少，以防虚焊导致接触不良。
5、我们为您准备了详细的手工锡焊技术视频，可以在线观看，也可以下载到自己的电脑随时观看，请复制以下链接粘贴到IE地址栏打开：
http://v.youku.com/v_show/id_XNTEzMzE5NzYw.html（优酷视频）
http://dl.vmall.com/c0v1yiyy66（华为网盘）
