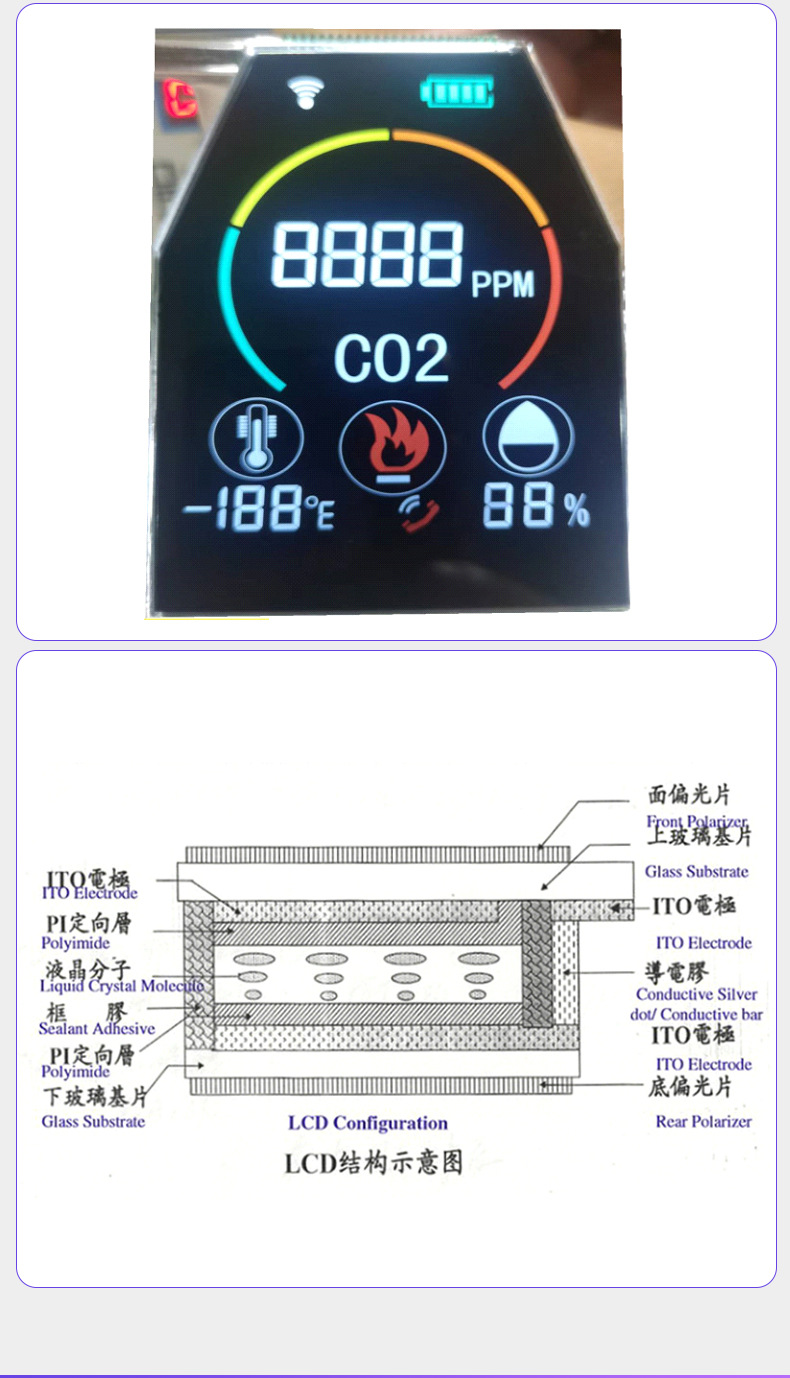

产品结构分层示意图

              LCD显示屏在没程序主板的情况下如何点亮呢？

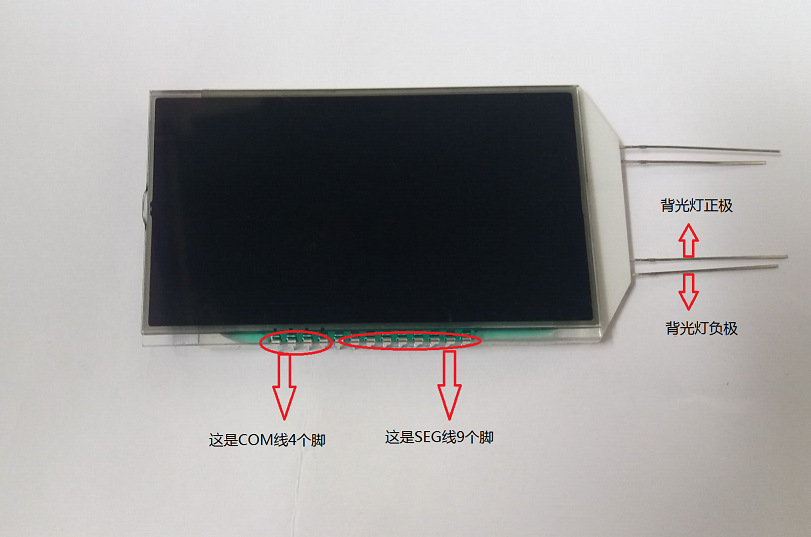

         以下图为例

 1.背光接3V电源正负极点亮，此为插件灯脚长正短负.还有一种贴片灯线红正黑负。

 2.COM脚4个并拢一起，3V电压负极触碰。

 3.SEG脚9个并拢一起，3V电压负极触碰，就可以看见显示内容了。

   (注：显示屏COM脚位一般是4个或者8个，SEG根据显示内容的多少来定）

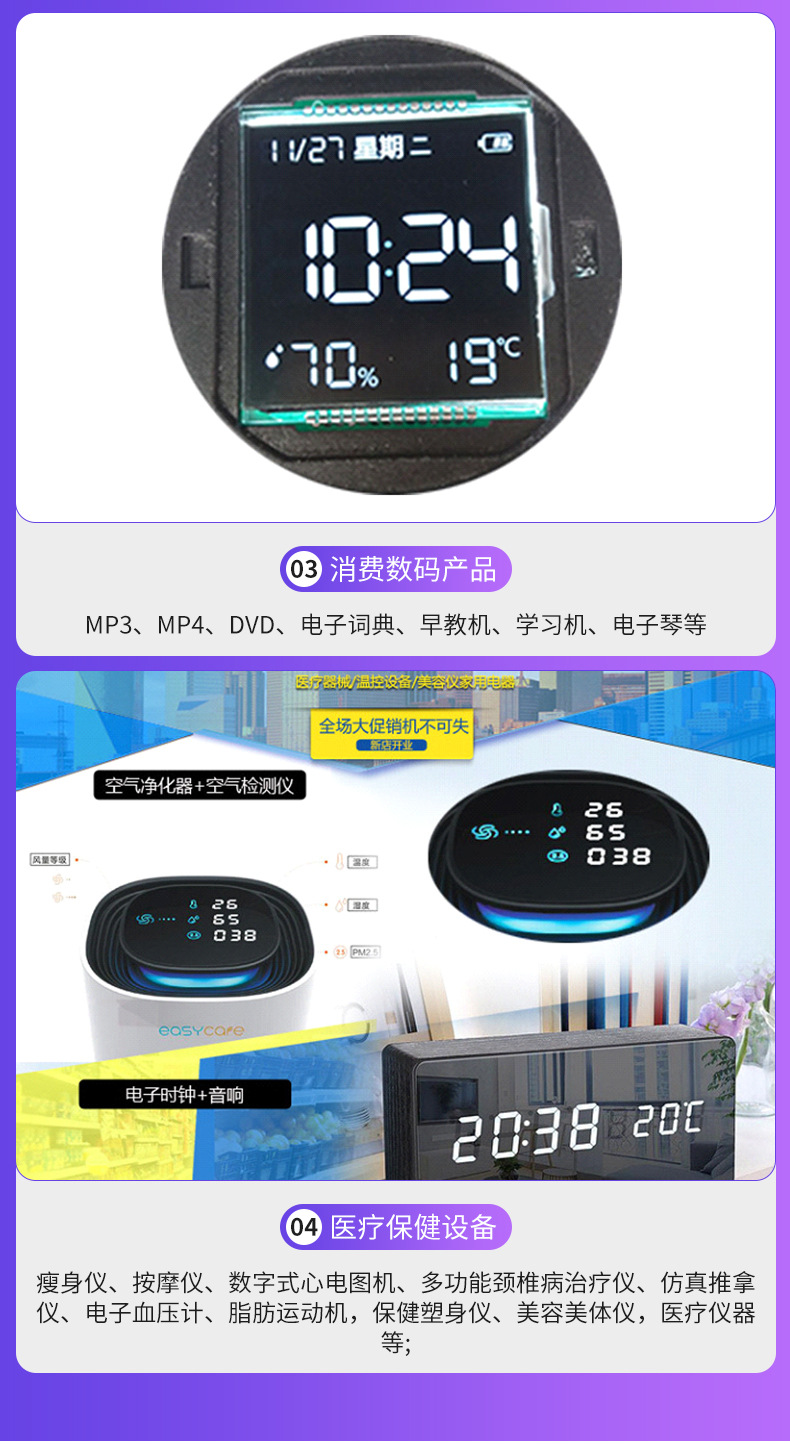

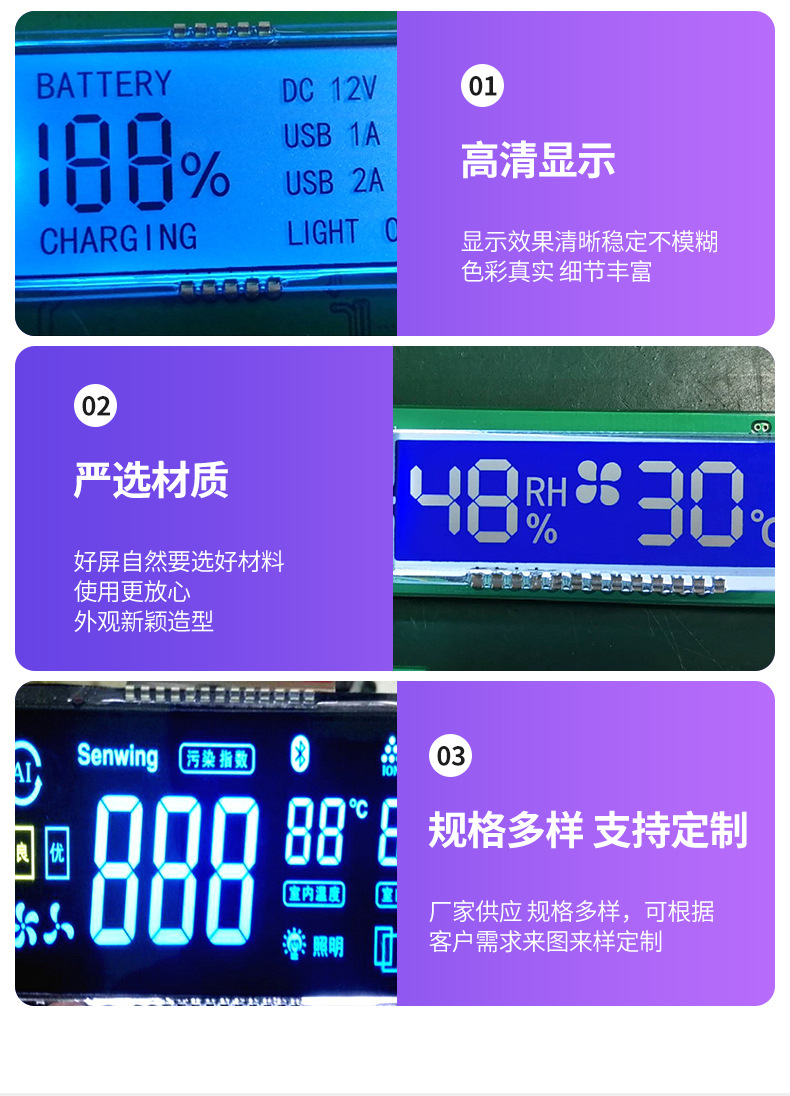

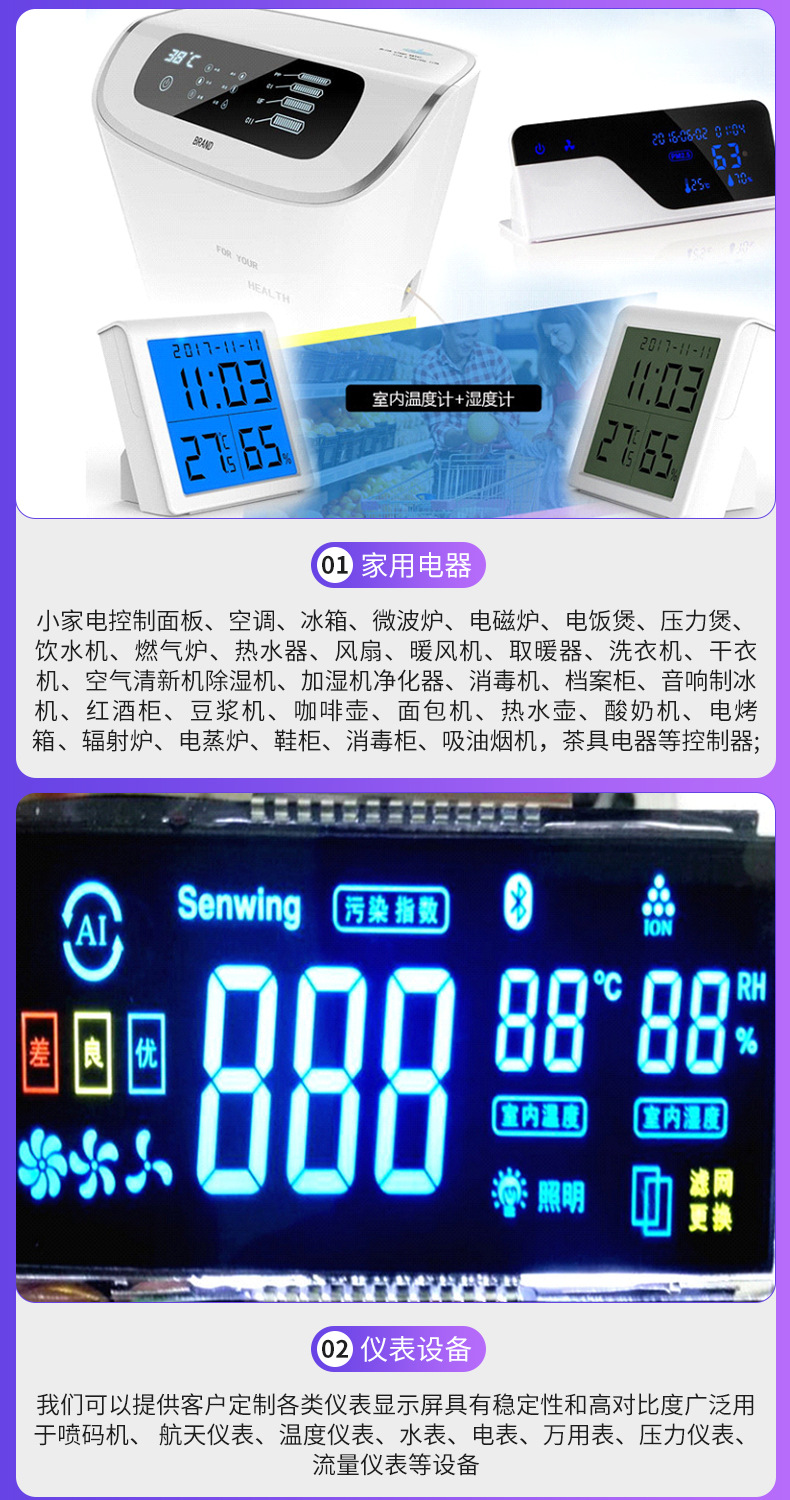

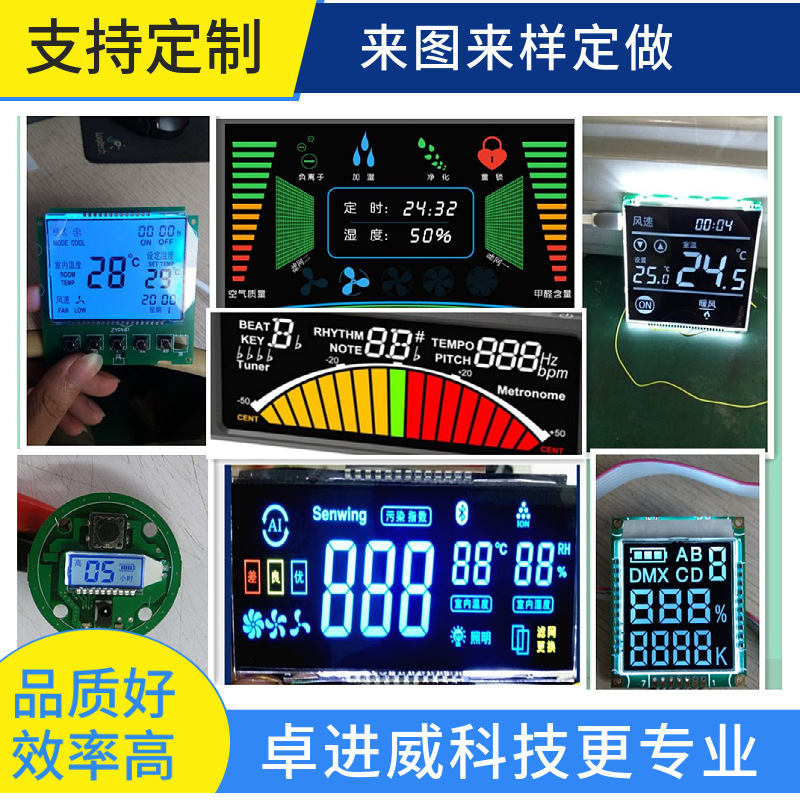

                             应用领域广泛

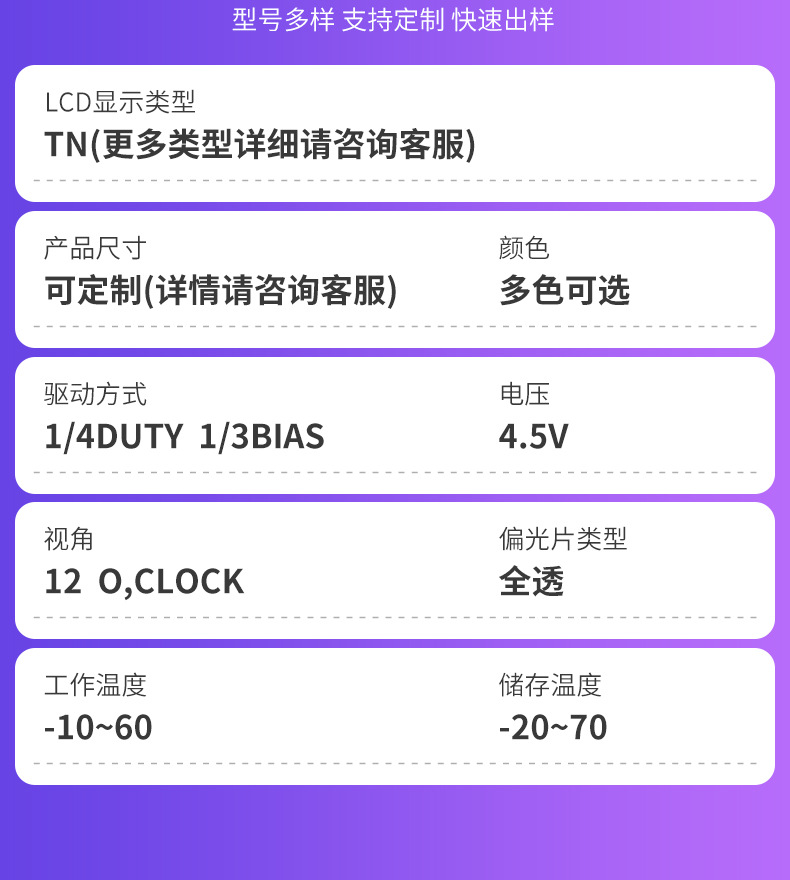

                     LCD显示屏的驱动案例

深圳市卓进威科技是一家专业生产LCD液晶屏的厂家，以下是收集了一些资料关于如果用单片机MCU来直接驱动LCD液晶显示屏。希望对阁下有所帮助。

LED数码管的驱动是比较简单也容易理解的，多位数码管一般是LED阵列的形式，每个数字使用一个公共端，不同数字的对应同笔段使用一个控制端；驱动采用分时扫描没个数字位，动态显示。但是LED比较费电，我想做一个用电池供电的钟，用发光管电池就撑不了多久了。于是我考虑用液晶。 在深圳这边的卓进威厂家我买到一个4位笔段式液晶屏，4个数字最中间有冒号，边上还有几个箭头符号，一共有15个引脚，正合适用AVR来驱动做一个钟。
    笔段式LCD屏的结构与LED数码管很相似，但是由于是液晶，工作机理上不同，驱动方式也有很大差异：
    (1) LED有正负之分，液晶笔划没有。
    (2) LED在直流电压下工作，液晶需要交流电压，防止电解效应。
    (3) LED需要电流提供发光的能量，液晶笔划显示状态下电流非常微弱。
    (4) LED对微小电流不反应，液晶则很敏感。
    不难看出，用LED的驱动方式来对待LCD屏是行不通的。我在买回来测试这块屏之前没有意识到，于是走了不少的弯路。与LED驱动不同的是需要给每个笔划加上一个交流电压。一般用30-60Hz的方波就可以了，频率再低显示会有所波动，频率高了功耗也会增加，因为LCD对电路呈现容性。而且，正负电压都可以“点亮”液晶。
    好在AVR的I/O口可以三态输出，也就是除了高/低电平，还可以呈现高阻抗，相当于断开连接。于是我想到了这样的办法：不需要显示的那一组笔划对应的公共端悬空(I/O口选择三态)，那么就不会加上电压了。照这个思路，我的实验电路焊好，出来的显示却是一团糟：笔划都黑了看不清。我这才考虑到液晶本身的问题：阻抗高，而且有电容，是不可一边悬空的！这个道理也许跟CMOS输入端差不多。查找了一些关于液晶的资料，大致知道LCD屏不是那么简单的，驱动方式通常是1/N,也就是电压不止高低两档。可是单片机I/O没有那么多输出状态可以选择。

    1/3 Bias驱动需要将Vcc--GND之间的电压三等分，一个周期驱动波形示例如下：
COM1:    V+                  --------
        2/3          --------
        1/3                          --------
        GND  --------
COM2:    V+                          --------
        2/3  --------
        1/3                  --------
        GND          --------
SEG1:    V+  --------
        2/3                          --------
        1/3          --------
        GND                  --------
SEG2:    V+          --------
        2/3                  --------
        1/3  --------
        GND                          --------
     在(COM1,SEG1)笔段上，电压为+1, -1/3, -1, +1/3 ...在(COM1,SEG2)上为+1/3, +1/3, -1/3, -1/3 ...  在(COM2,SEG1)上：+1/3, +1/3, -1/3, -1/3 ...在(COM2,SEG2)上：-1/3, +1, +1/3, -1 ...
    于是计算平均功率，在(COM1,SEG1)和(COM2,SEG2)上面是2*1^2+2*(1/3)^2=20/9在(COM1,SEG2)和(COM2,SEG1)上面是4*(1/3)^2=4/9,两者之比5:1
    假如不是上图的1/2分时驱动而是1/4分时驱动，这个比例将变为
2*1^2+6*(1/3)^2 vs 8*(1/3)^2 = 3:1
    若将原来的1/2 Bias改用1/3 Bias驱动，对于我的LCD屏这个比值从7:3改善为3:1了。既然PIC16F913只设计了1/2 Bias与1/3 Bias，用起来应该问题不大。
    AVR单个I/O口要实现4种电压输出——不可能吧，我是想不出来了。AVR最多只有三种电压输出，能不能对这个电压再做等分呢？一番思索之后我想这样行不行：就4等分吧.
COM1:    V+                  --------
        3/4
        1/2          --------        --------
        1/4
        GND  --------
COM2:    V+                          --------
        3/4
        1/2  --------        --------
        1/4
        GND          --------
SEG1:    V+
        3/4  --------                ---------
        1/2
        1/4          ----------------
        GND
SEG2:    V+
        3/4          ----------------
        1/2
        1/4  --------                ---------
        GND

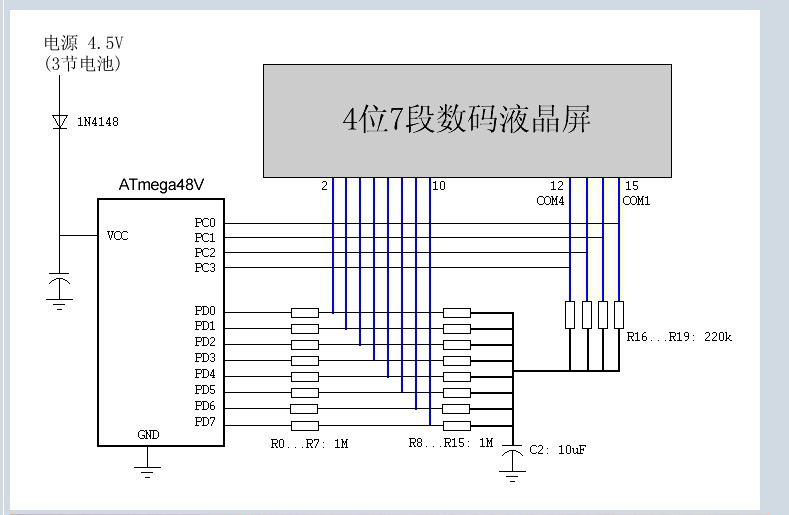

      我的做法就是SEGx输出有两种：3/4*Vcc和1/4*Vcc,而COMy输出有三种：Vcc, GND, 1/2*Vcc.对于每个I/O口，并不需要4种电压输出。当然这样跟1/3 Bias驱动是不一样的，但是却达到了1/3 Bias驱动的效果，只不过加在液晶笔段上的电压绝对值最大不是Vcc而是3/4*Vcc了，因此电源电压也需要提高。这里计算省略。
    这种驱动方式我称之为"伪1/3 Bias驱动".对于COMy的处理和前面一样，对于SEGx,将I/O输出电压改变一下，高电平3/4*Vcc,低电平1/4*Vcc就好了。我的做法是：
                                /-------------- I/O Port pin
                                |
                               [ ]
                               [ ]  1Meg
                               [ ]
                                |
     to  LCD SEGx --------------+
                                |
                               [ ]
                               [ ]  1Meg
                               [ ]
                                |
                                |
                               1/2 Vcc
     这里的1/2 Vcc可以将电源电压用电阻分压得到，我想的办法是直接接个几uF电容到GND,实验是成功的。因为随着扫描的进行，这个地方的平均电压是输出高电平和低电平的一半。

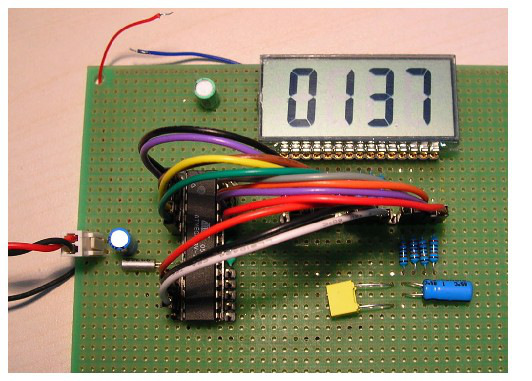

    目前我做了一个Mega48V的秒计数器，再改改就能把钟做出来了。

补充一下,液晶屏的引脚与笔划的对应跟LED数码管可能不一样,我这个屏是这样的:
1   2   3   4   5   6   7   8   9  10  11  12  13  14  15
<  1f  1a  2f  2a      3f  3a  4f  4a   >              --   ---- COM1
<  1g  1b  2g  2b      2g  3b  4g  4b   >          --       ---- COM2
<  1e  1c  2e  2c   :  3e  3c  4e  4c   >      --           ---- COM3
    1d  1h  2d  2h      3d  3h  4d          --               ---- COM4
其中12,13,14,15是4个公共端; 2,3控制第一个数字; 4,5第二个; 7,8第三个; 9,10第四个。

############################################################

以前有一个家用热水器控制项目,硬件与软件是分开搞的.为了省成本,硬件工程师不用专用液晶驱动IC,把我搞得够呛.整个项目20天时间,光液晶驱动程序用去了10多天.
I/O端口SEG与COM口分别串接一只电阻,再并联一只电阻到地,

这样,对液晶来讲,I/O口是电源/地,定时改变SEG/COM的H/L电平,相当于1/2VCC的交流信号.
当SEG/COM同时为H或L电平时,对液晶来讲,都是关,SEG/COM电平不等时,段码就能显示出来.
明白了这个道理,用C语言写出来不难.

以上是用单片机直接扫描显示的，其实还有一种简单的方法驱动。

如果能选择驱动IC来驱动，软件更简单一点。驱动IC已经有简化处理了，表格上处理也容易。因为这个原理是MUC连接驱动IC，驱动IC再连接屏。MCU只需要5根数据口，VDD，VSS，DADTA,WR,CS,输入到驱动芯片，节省了大量的IO口。驱动IC只要和LCD液晶屏的COM线和SEG线一一连接，事情就完成了，接下来就是用MUC来驱动。驱动IC现有的一般选择HT1621B系列。

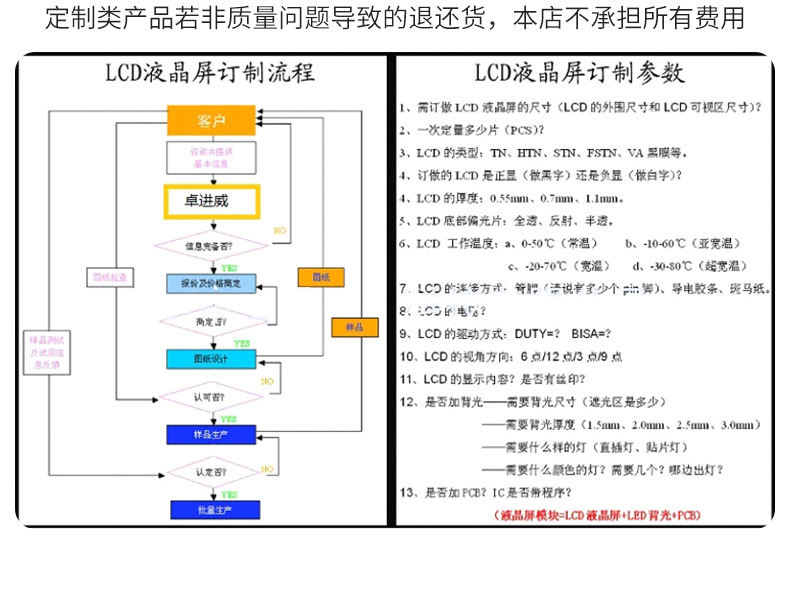

卓进威不单是LCD液晶屏厂家，在软件技术方面也能给到你支持和建议。若需要生产和定做液晶显示屏。
