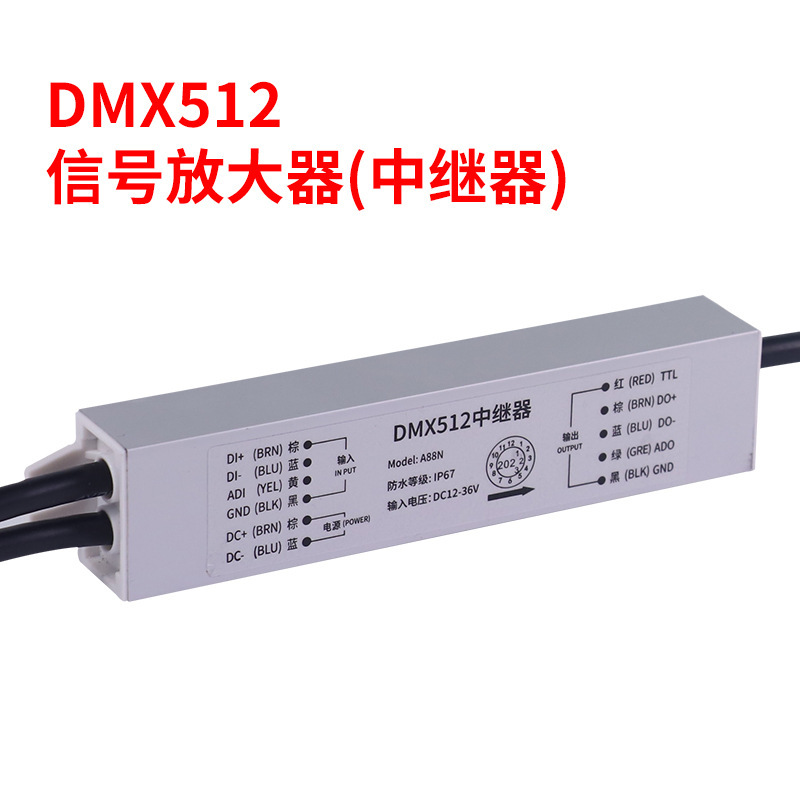

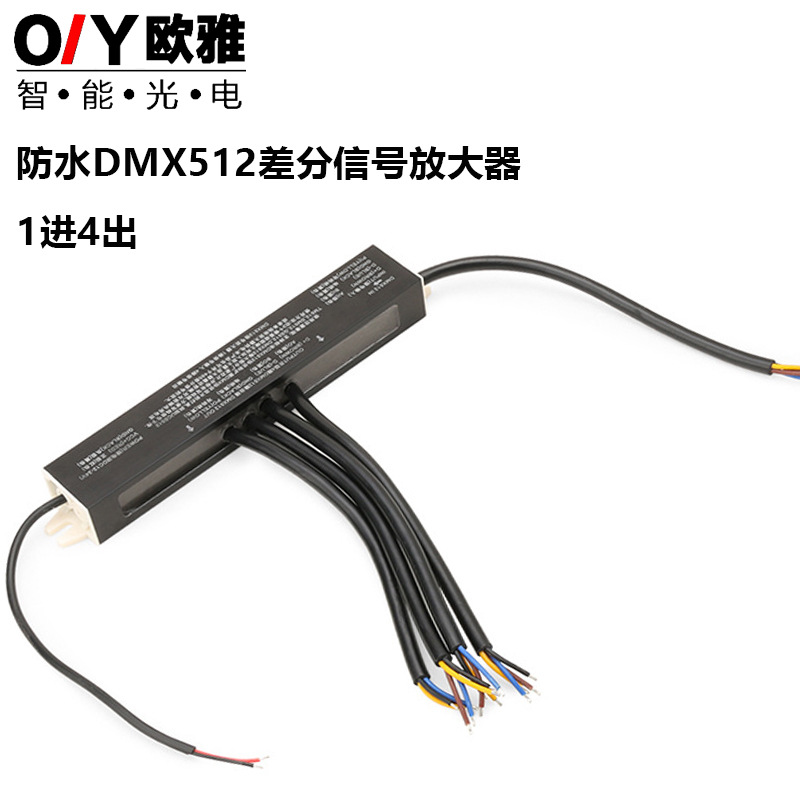

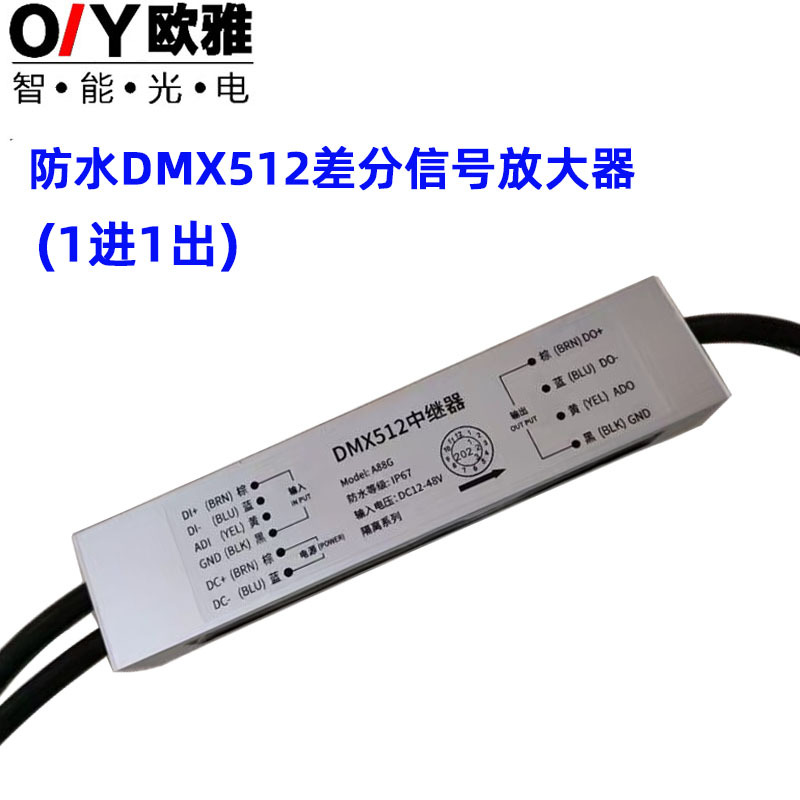

DMX 放大器主要用于延长DMX 信号传输距离，增加DMX 信号的驱动能力。

技术参数：

●工作温度：-20-60℃

● 供电电压：DC5-24V (可定制)

● 工程建议：每30节点需连接一个放大器

● 输入与输出信号（包括信号地线）完全隔离,信号末端匹配电阻抑制干拢信号。

● 本机可用在户外，防水等级：IP65防水

● 外型尺寸：L70XW25XH20mm

产品说明：

此产品用于DMX512放大，DMX512基于差分信号的传输距离远可达到200M,但是RS485的传输时节点数不可超过32个，超过32点需增加放大器，此产品采用灌胶防水，产品尺寸小，易安装，性价比优等特点。用于各种DMX512工程中，产品稳定可靠，接线方便，适用于各种512的亮化工程。

此产品我们包含：

1、DMX512的信号放大，用于DMX512的灯具

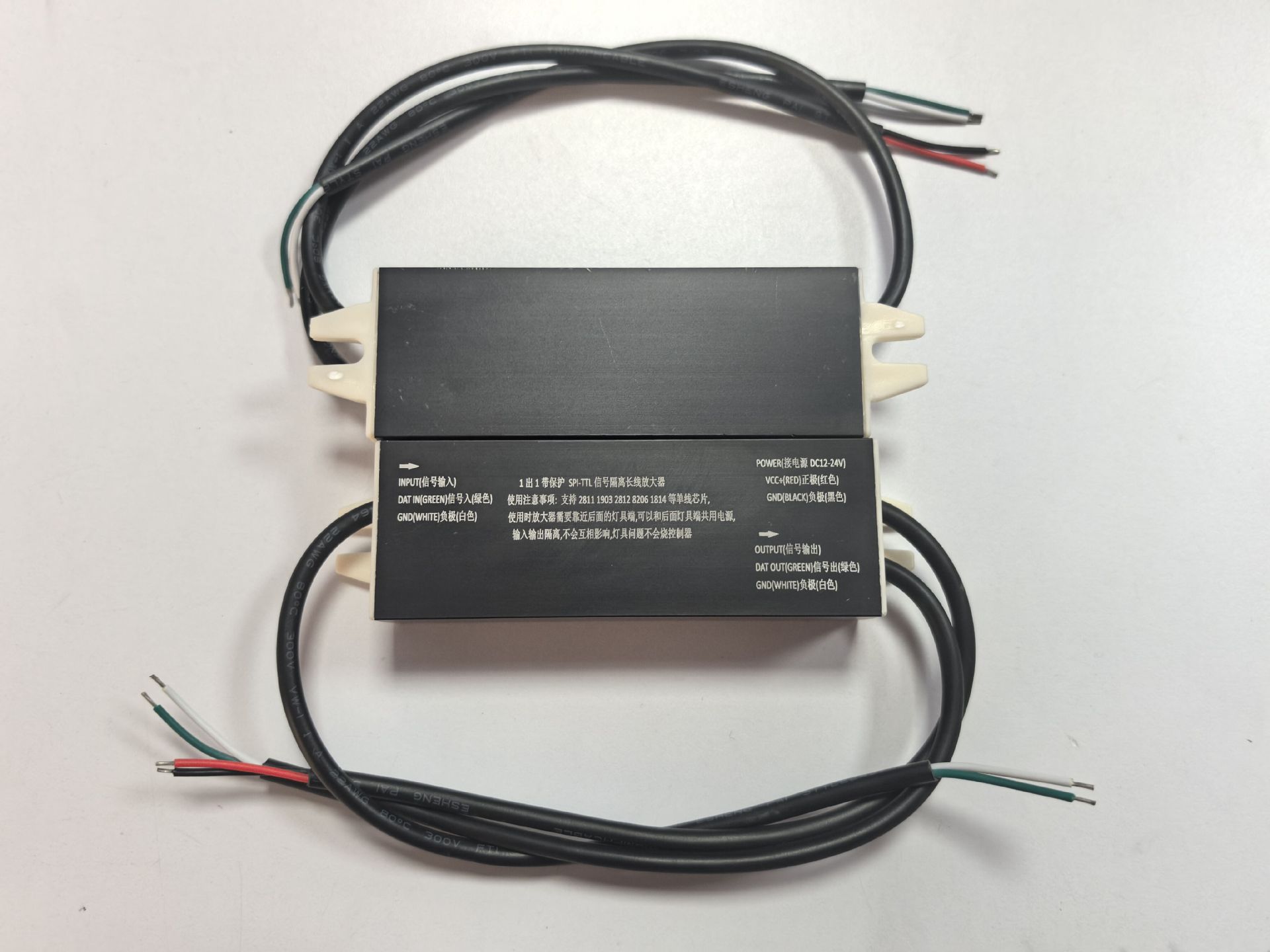

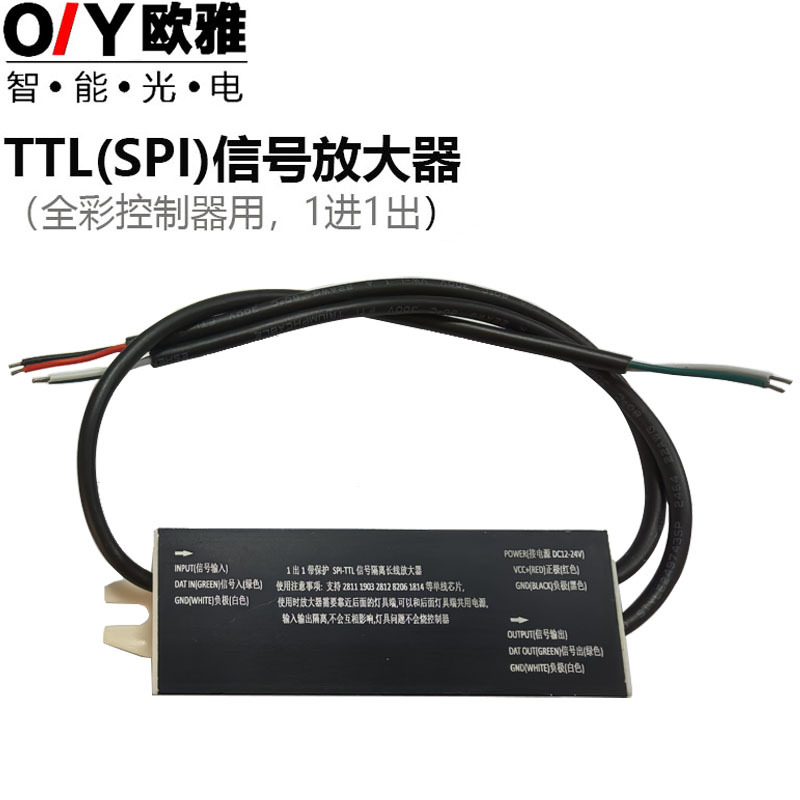

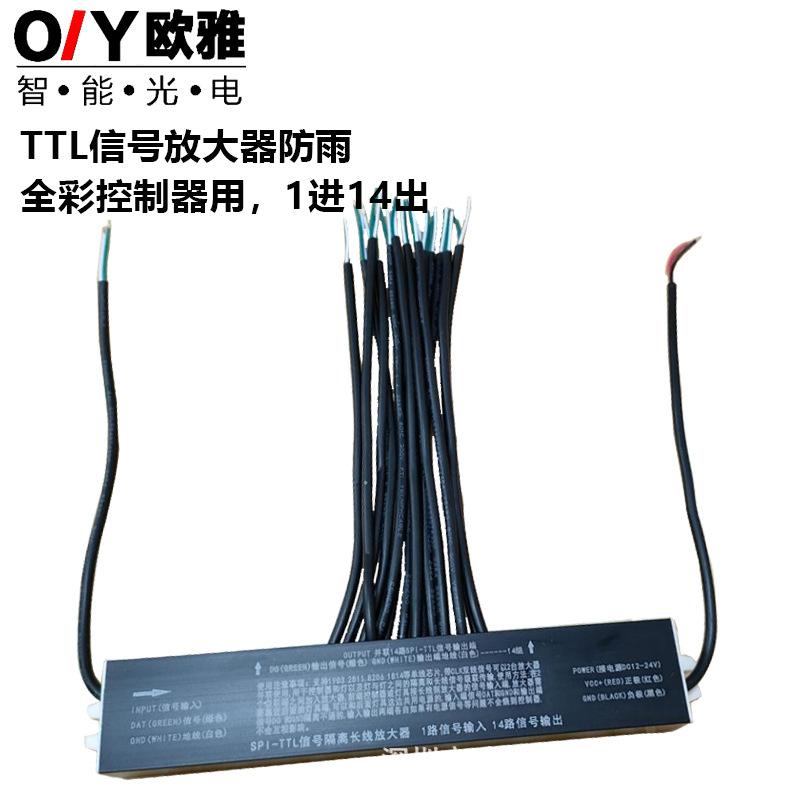

2、信号收发器，信号发就是将单线信号转换成差分信号，收就是将差分信号转换为单线信号，信号收发器用于单线传输时增加距离。一般控制器端口信号采用单线传输时距离会很短一般不超过20M,在实际亮化工程中，有些控制器的端口与灯的距离很远，我们就需采用信号收发器来增加信号的传输距离，信号收发器传输距离可以达到200M.

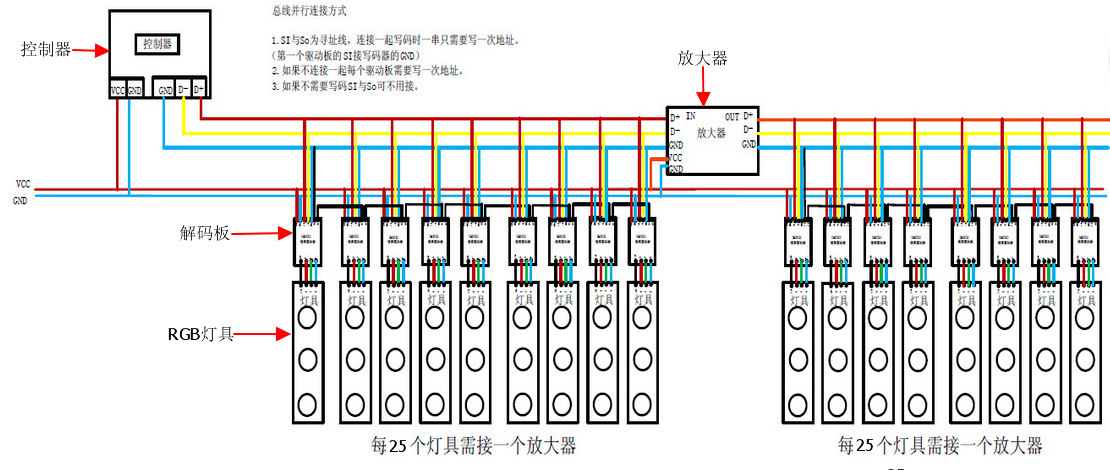

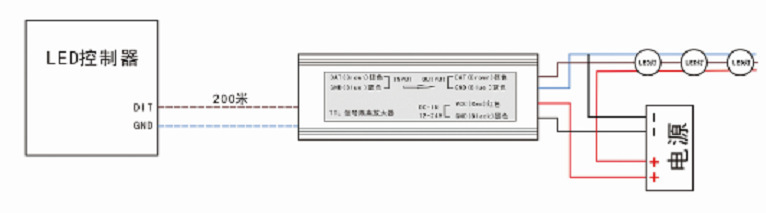

连接示意图：

产品参数：

1、供电电压：DC5-24V；

2、工作功率：1w；

3、尺寸：90mm*33mm*22mm；

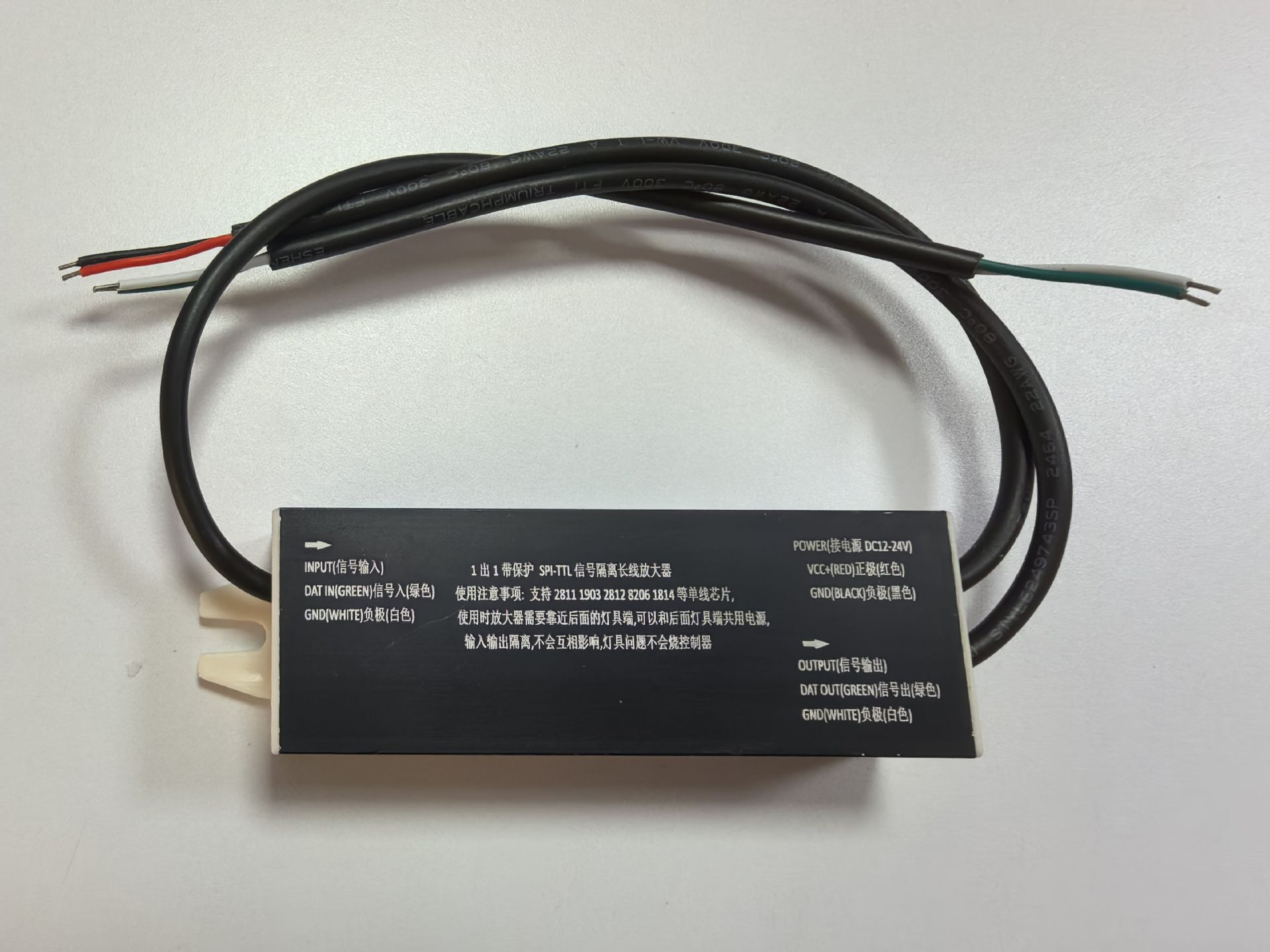

4、信号输入端：蓝色GND(地线输入端） 棕色线DAT（数据信号输入端）；

5、信号输出端：蓝色线GND（地线输出端） 棕色DAT（数据信号输出端）；

6、电源输入说明：红色线接电源正极 黑色线接电源负极（电压不可以超过DC24V）；

7、传输距离：控制器到TTL光电隔离接收板的距离可达50-200m；

性能特点：

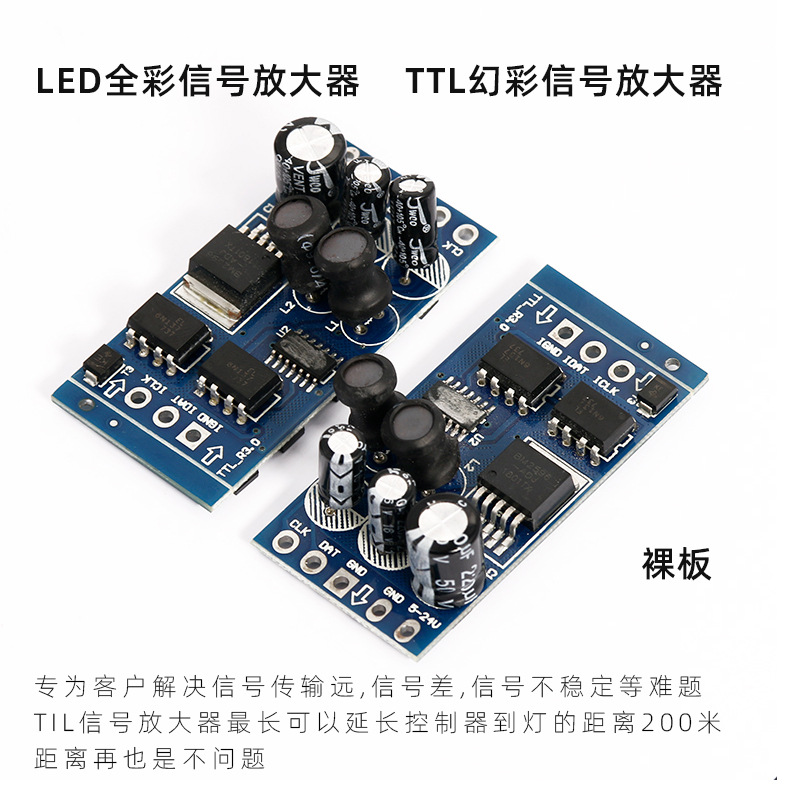

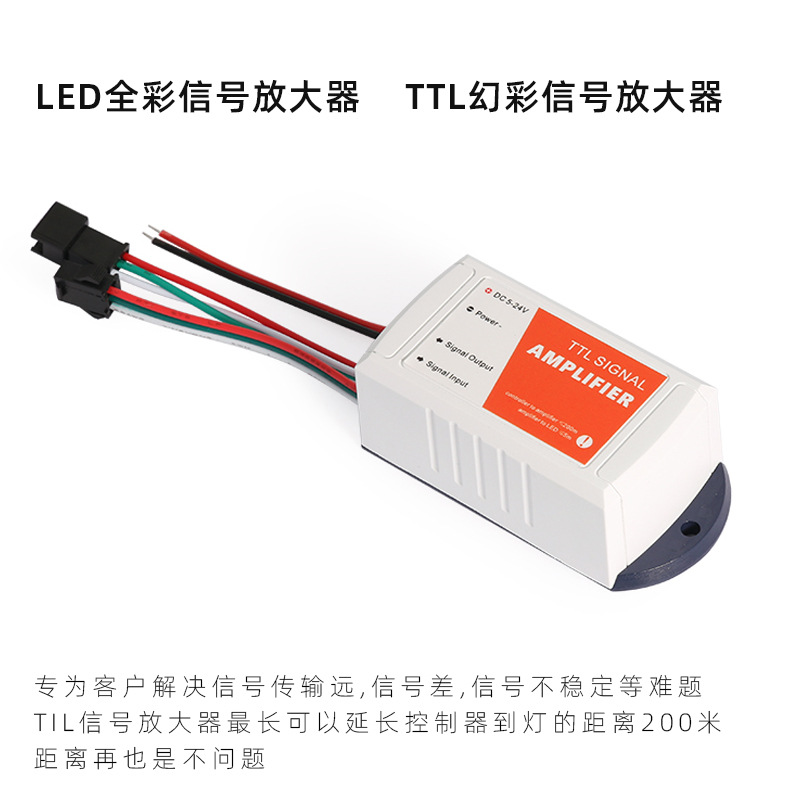

1、可将TTL信号进行放大，提高待在能力，通讯距离实测50-200m；

2,、隔离性能好，输入端和输出端完全实现了电隔离；

3、信号单向传输，输出信号对输入端无反馈，可有效阻止灯具电路、灯具电源文博对控制器端口的干扰，但并不切断他们之间的信号传递；

4、抗共模干扰能力强，能很好的抑制干扰；

5、光耦响应速度快，传输效率高；

接线示意图：
