产品描述

一、参数：

产品型号：QC-M207

产品描述：3灯2835SMD LED注塑模组

LED类型：SMD2835 LED

LED数量：3pcs

可选颜色：R/Y/G/B/W/WW

光源寿命：5万小时

工作电压：DC12V

工作功率：1.2W

外壳尺寸：72*15*10mm

外壳颜色：注塑白色

防水等级：IP68

工艺介绍: 采用高档ABS或PVC料封装而成,注塑成型,防水性能好,

二、应用范围：

LED模组主要用于展示广告字体灯箱（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的 重要的选择之一。

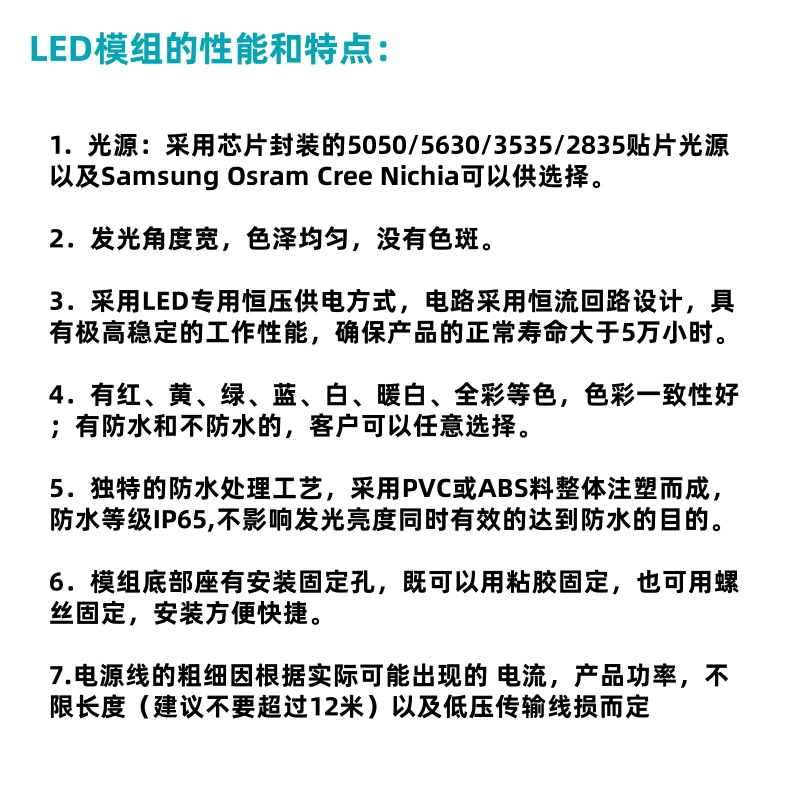

LED模组的性能和特点：

1．光源：采用进口的芯片封装的5050/5630/3535/2835贴片光源以及Samsung led可以供选择。

2．发光角度为170°，色泽均匀，没有色斑。

3．采用LED专用恒压供电方式，电路采用恒流回路设计，具有极高稳定的工作性能，确保产品的正常寿命大于5万小时。

4．有红、黄、绿、蓝、白、暖白、全彩等色，色彩一致性好；有防水和不防水的，客户可以任意选择。

5．独特的防水处理工艺，采用PVC或ABS料整体注塑而成，防水等级IP65,不影响发光亮度同时有效的达到防水的目的。

6．模组底部座有安装固定孔，既可以用粘胶固定，也可用螺丝固定，安装方便快捷。

7.电源线的粗细因根据实际可能出现的 电流，产品功率，不限长度（建议不要超过12米）以及低压传输线损而定，

使用注意事项：

1.严禁静电触摸，带电作业；

2.本模组 多可串接50pcs;

3.建议使用合格的开关电源（带短路保护，过压保护，超载保护）；

4.请按照外壳上标示的正负极进行连接，灰色线接电源的正极，白色线接电源的负极

应用范围：

1．室内装饰、橱窗照明，轮廓照明。

2．建筑、景观装饰照明，装饰等。

3．（动感）广告招牌，广告灯箱背光源；

4．立体发光字标识光源。

包装说明：

本公司LED模组均采用标准包装，以防静电袋和外纸箱作为包装材料（不同规格的模组包装有所不同，详情欢迎来电垂询！），并且会做一些防护措施以确保LED模组在运输过程中的安全。

安装说明与注意事项：

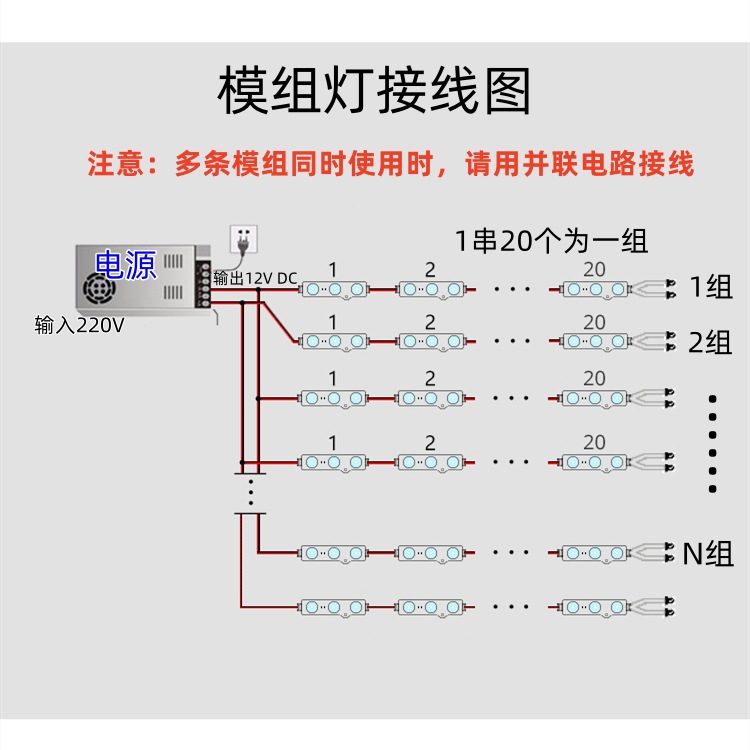

1、LED模组的极性：模组的正负极与电源的正负极相对应，即：模组的正极接电源的正极，模组的负极接电源的负极。

2、工作电压：注意LED模组的电压与电源的电压一致性,不可超过设计额定电压。

3、串联回路数量：每个串联回路不能超过LED模组 多连接数量，不然就会引起亮度的不统一。

4、使用环境：不防水模组户外应用时，须做好防水措施。注意户外使用温度-20℃~60℃.

5、安装方面：LED模组一般应用在发光字的情况比较多，所以一定要确保贴在发光字内的LED模组牢固可靠，必要时用螺丝固定。

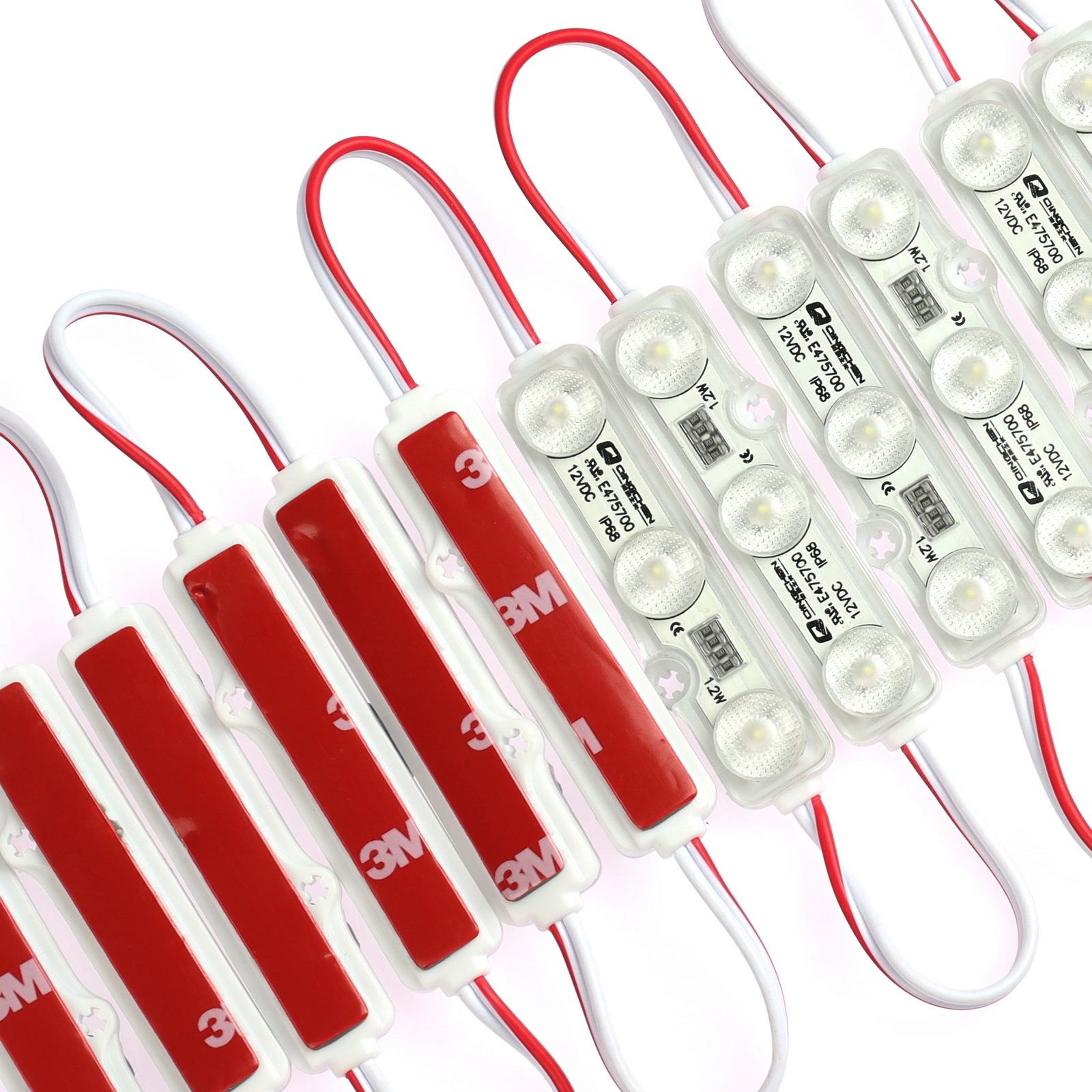

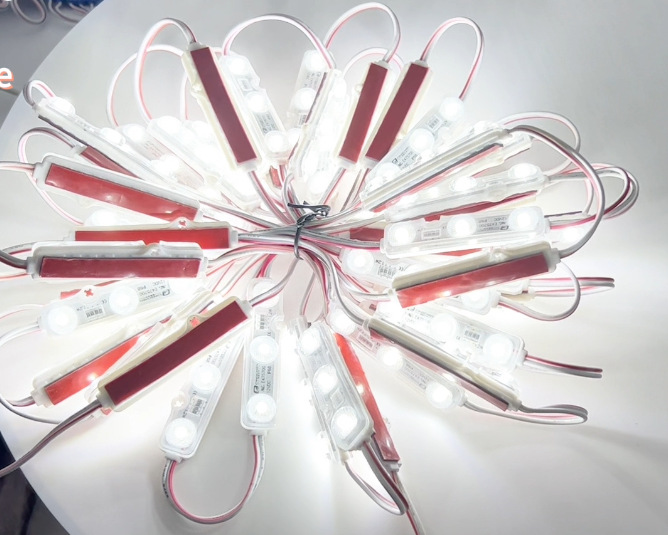

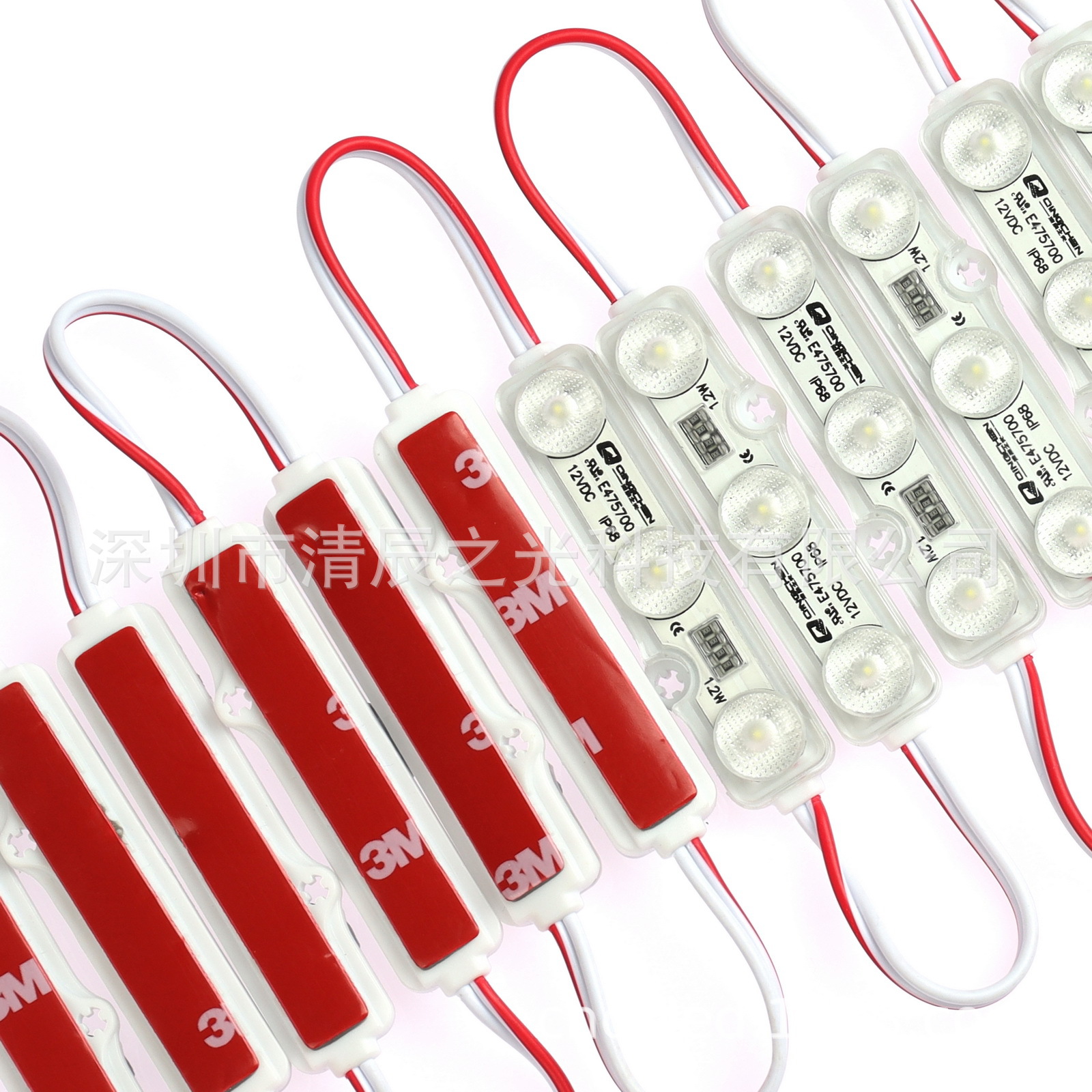

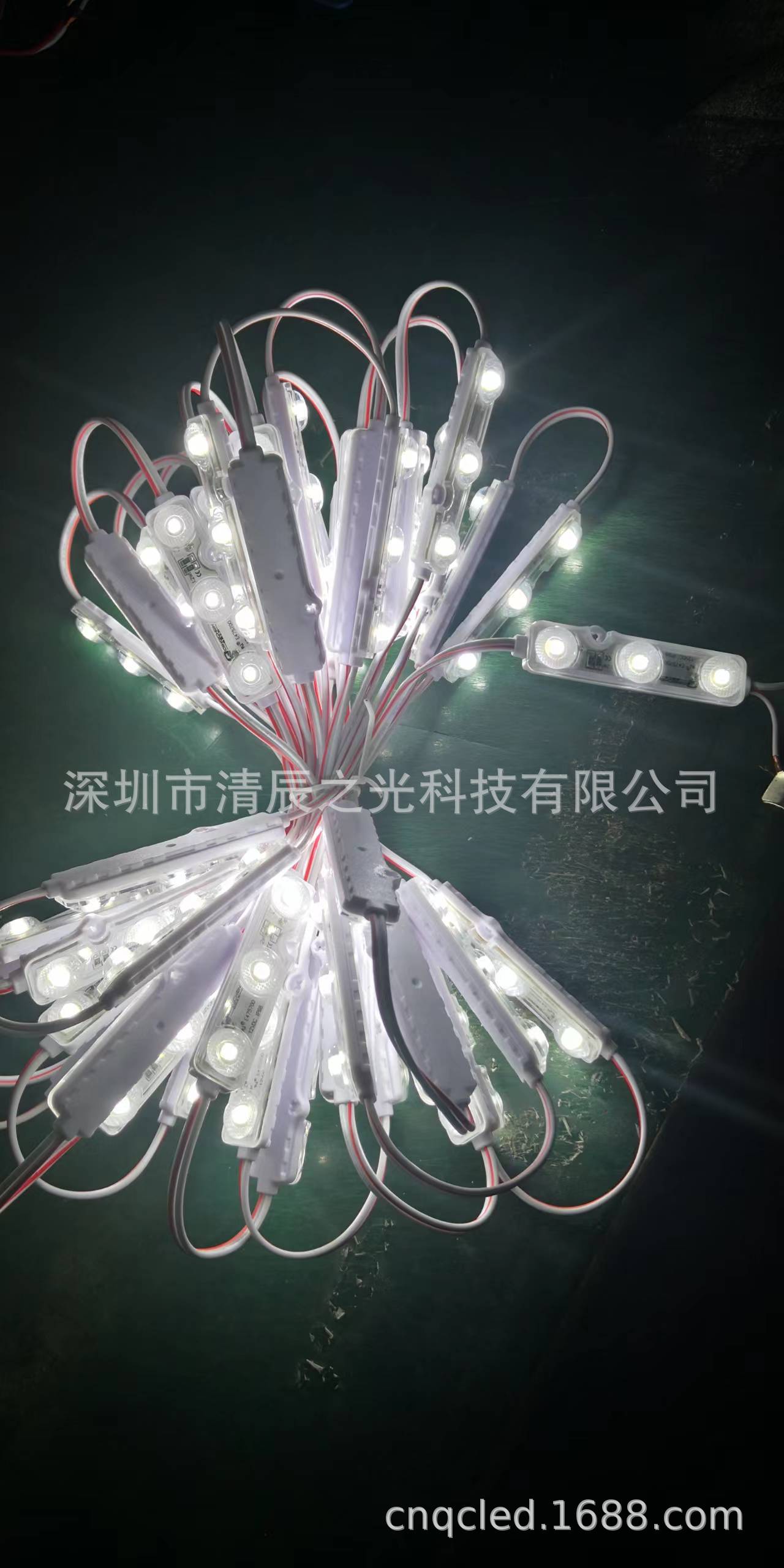

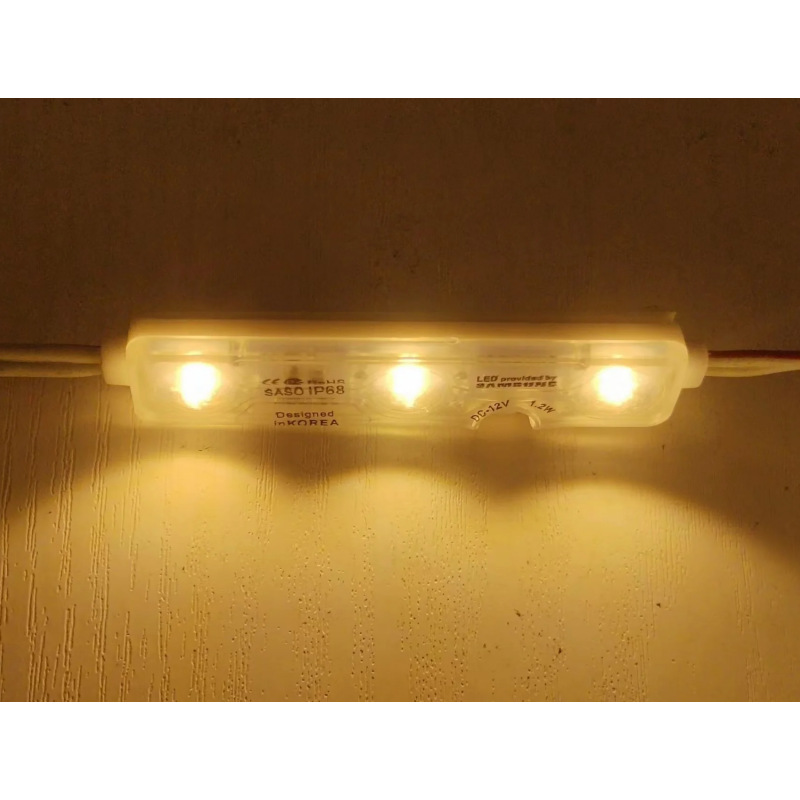

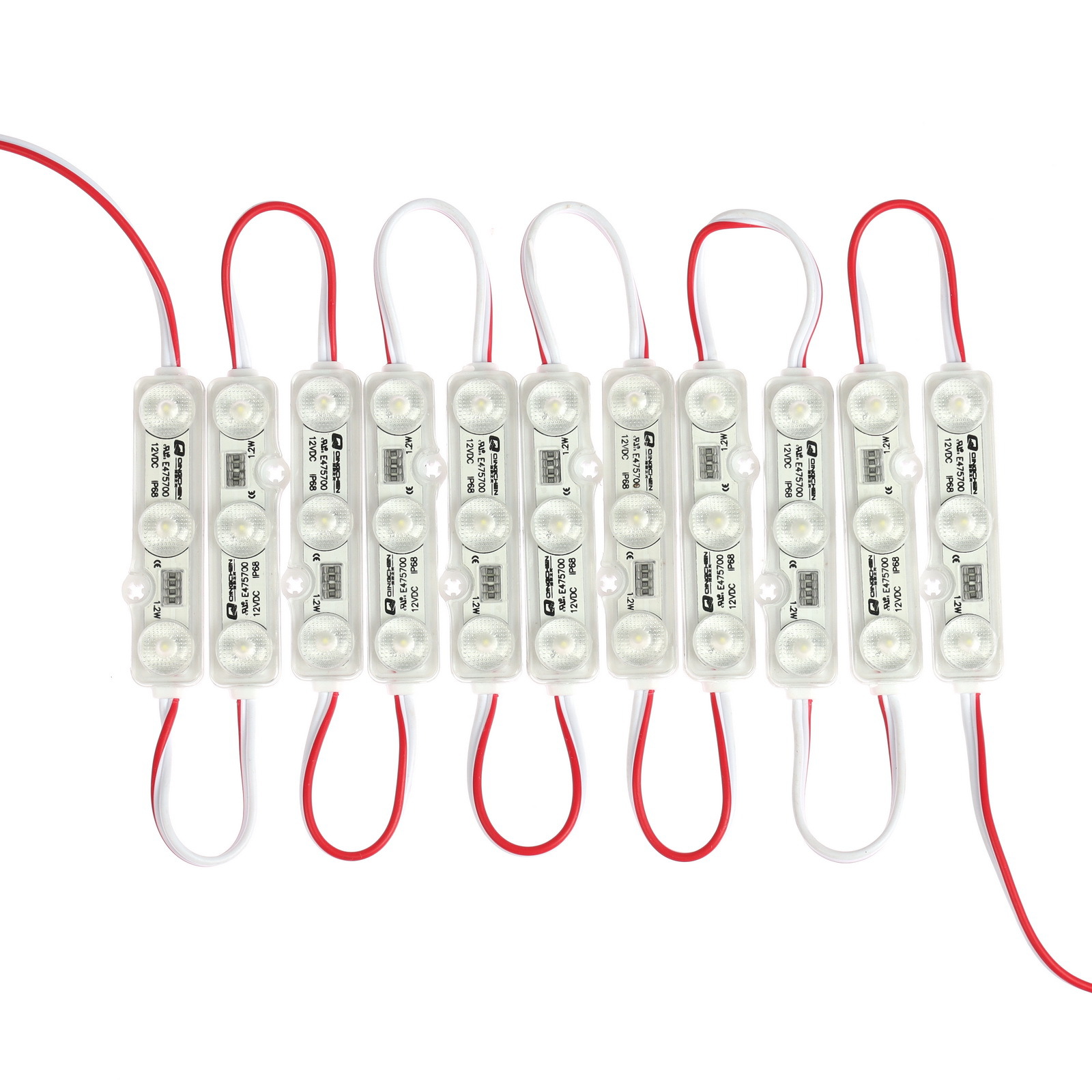

产品实拍：
