DC-DC降压可调恒压恒流大功率10A太阳能充电LED驱动车载模块

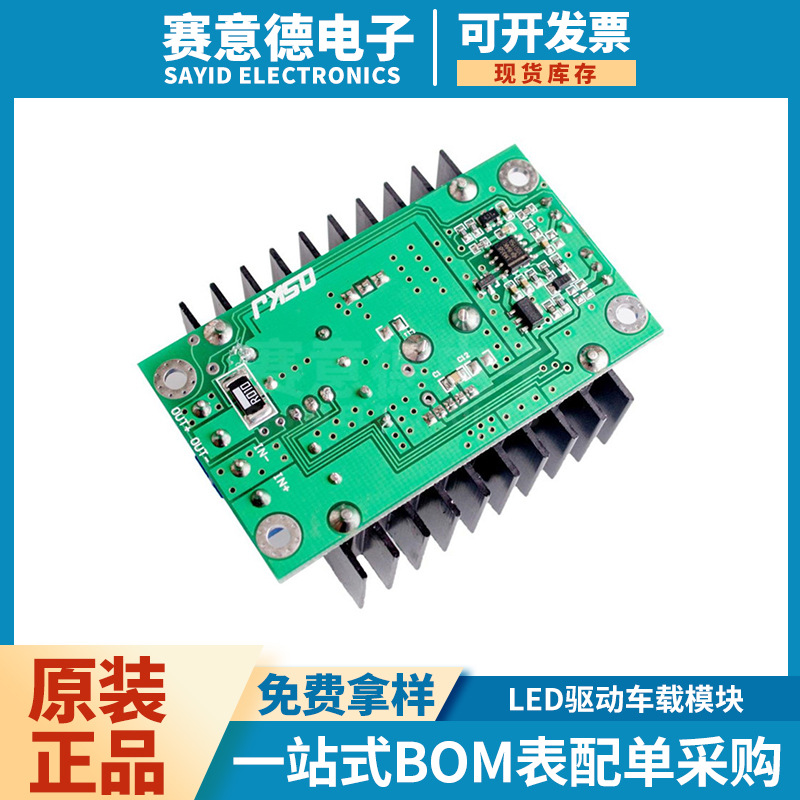

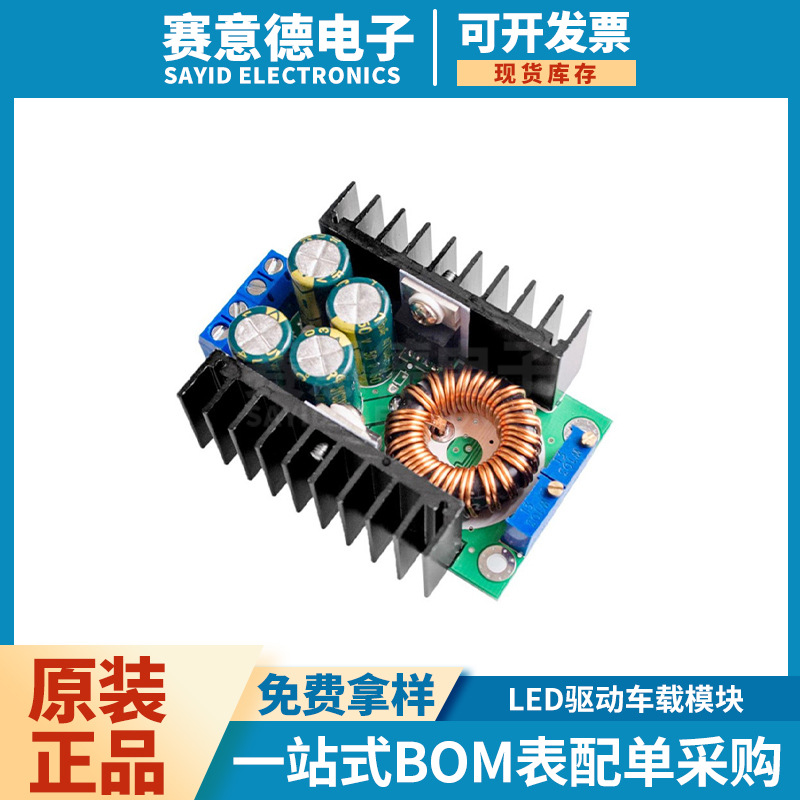

图片是带恒流的图片，不带恒流的元器件稍有不同。

温馨提示：

（现货：电流是8-9A ，输入电压是40V  输出电压是35V 左右）

（由于12A电流芯片厂家停产，替换芯片电流由以前的12A降低到8A电流（实际测试电流在9A左右），输入电压由以前的32V为40V,输出电压由以前的28V 到35V。可以为10串大功率LED供电。  12A 芯片到货后会另行通知。）

尺寸：65(长)*47(宽)*23.5(高) mm

典型应用：

可调电源(12A功率够大)、大功率LED驱动、LED显示屏驱动、铅蓄电池充电、锂电池充电、车载电源、车载笔记本电源（降压）、稳压电源、低压系统供电、（比如儿童玩具车用12V 蓄电池降压到6V）、24V转12V 12A \\\\12V转5V 12A \\\\24V转5V 12A \\\\24V转19V20V等等，应用范围非常广。

1。固定转灯电流 为恒流值的0.1倍（充电的时候用用于识别是否电池充满）；

2。使用了的基准IC，和高精度的采样电阻，使恒流更稳定，（20度到60度恒流的时候温飘小于5%）。特别适合LED 驱动

3.输出电流大，输出电流可以12A，满足大部分需要。

4.4个高频电容，有效降低输出纹波，工作稳定性

5.双散热片设计，MOS管肖特基二管独立散热片，散热好，互不影响

6.不惜成本采用大尺寸铁硅铝磁环，工作效率，并用纯铜双线并饶，降低发热、提率。

7。3296多圈电位器，电压 电流调节精度高，稳定性好。

8.电流采样电阻 电流采样精度高稳定性好，温飘小。 LED 。

9.双色指示灯，工作状态一目了然。充电。

10.电压 电流  均可调，做可调电源效果好，12A 电流大、功率足。

模块参数

模块性质：非隔离降压恒流、恒压模块（CC CV） 充电模块

适用范围：大功率LED恒流驱动,锂电池充电(包括铁电),4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压：7-32V(不带恒流5-32V)

输出电压：（1）连续可调（0.8-28V）

          （2）固定输出（0.8-28V之间任意选择）,购买时请告诉掌柜。（暂时只针对批量客户，样品全部发可调型）

输出电流：12A (功率管温度超过65度请加风扇散热，24V 转12V 6A以内 空旷环境一般可以不加风扇)

恒流范围：0.2-12A（可调节）（不带恒流 的无此功能）

转灯电流：恒流值*（0.1），转灯电流与恒流值联动，比如恒流值为3A，转灯电流设置为恒流的0.1倍(0.1*3A=0.3A)，当把恒流值调节成2A时候，此时转灯电流为恒流的0.1倍(0.1*2A=0.2A).

 次版本为固定 0.1倍（实际转灯电流是大概值 不是非常） 用于充电是否充满指示。

压差：1V

输出功率：功率约300W,功率管温度超过65度请加风扇。

转换效率：约95%（输出电压越高，效率越高）

工作频率: 300KHZ

输出纹波: 20M带宽  （仅供参考）

输入24V 输出12V纹波50mV左右（不含噪声）

工作温度：工业级（-40℃到 +85℃）（实际使用请注意功率管温度，温度过高请加强散热）

空载电流：典型20mA(24V转12V)

负载调整率：±1%（恒压）

电压调整率：±1%

恒流精度和温度：实际测试，模块上温度从25度变化到60度，恒流值变化小于5%（恒流值）

动态响应速度：5% 200uS

电位器调节方向：顺时针（增加），逆时针（减少）  靠近 输入的电位器为电压调节（CV），靠近输出的电位器为电流调节（CC）

指示灯：双色指示灯，充电中指示灯红色，充电完毕指示灯绿色（不接负载为绿色）  不带恒流的 指示灯为红色。

输出短路保护：有，恒流（当前设置恒流值）

输入反接保护：无，

输出逆流：无。

接线方式：接线端子

电池充电 使用方法：

1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流预定的充电电流值；

4.调节恒压电位器使输出电压浮充电压；

5.接上电池，试充。

（1、2、3、4步骤为模块输入接电源，输出空载不接电池。）

LED恒流驱动 使用方法：

1.确定您需要驱动LED的工作电流和工作电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流预定的LED工作电流；

4.调节恒压电位器使输出电压LED工作电压；

5.接上LED，试机。

（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）
