IO-USB4285-02
驱动网址：http://www.mmui.com.cn/data/upload/image/FTDI(1S_4S_8S_16S).zip
产品名称：乐扩USB/RS422-485接口转换器，FTDI芯片，1.8M带磁环，LED灯
产品型号：IO-USB4285-02
产品说明：
主要通信方式：
1.点到点四线全双工
2.点到多点四线全双工
3.点到点双线半双工
4.点到多点双线半双工
转换器作为全双工或半双工接线时，为了防止信号的反射和干扰，需要在线路的终端接一个匹配电阻(参数：120欧姆1/4W)
安装与应用：
在安装该产品之前，请优先仔细阅读本产品说明书。
1.将本产品的USB接口端接入电脑的USB接口端；
2.把设备连接到产品的DB9M端。
该产品采用的是USB/DB9M ,通用连接器为输入或输出接口,不用跳线设置，自动实现RS-422，RS485通信方式。T/R+,T/R-代表发射，RX+,RX-代表接收,GND代表公共地线。
可应用于POS机，门禁，自动取款机，嵌入式工控自动化系统，金融支付ATM系统，交通系统，工厂自动化和过程控制，医疗系统，远程访问服务器等等
连接器和信号：
DB9公头，RS-422/RS485输出信号及接线端子引脚定义
包装清单
1x USB/RS-422/RS485接口转换器
1x 驱动光盘
1x 说明书
1x转接头
产品驱动安装（以Windows 7系统为例）：
注：本产品包装内配有驱动光盘，亲购买后可照下面操作流程安装即可！（如没光驱可点击上方的驱动下载下载驱动即可）

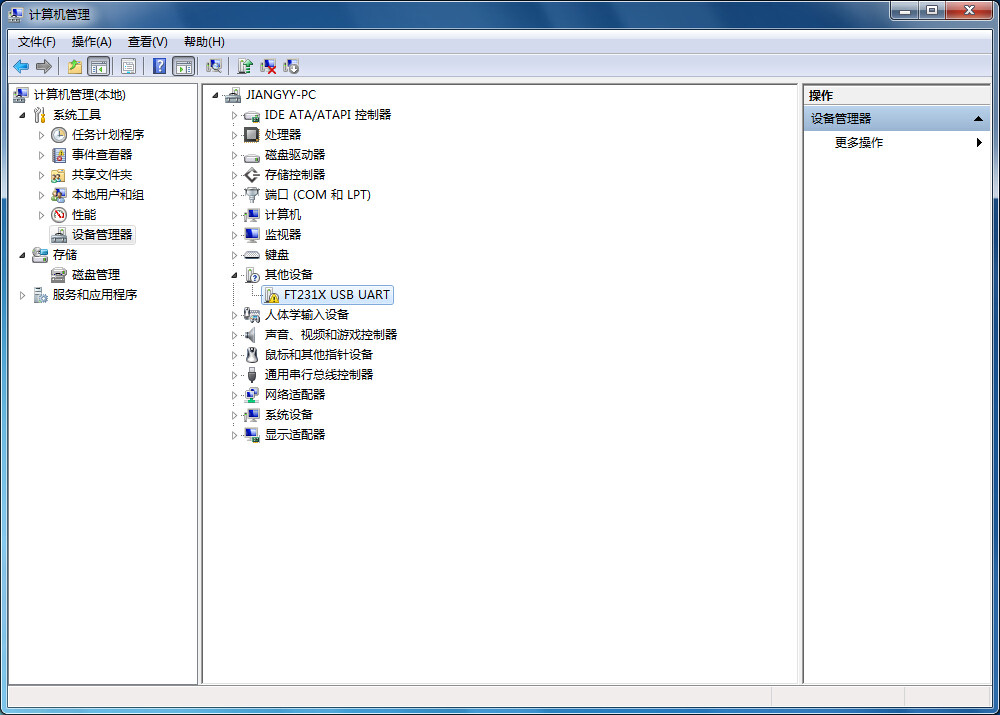

1.将USB转串口线插电脑USB接口上，右健：计算机--管理--设备管理器，如下图：

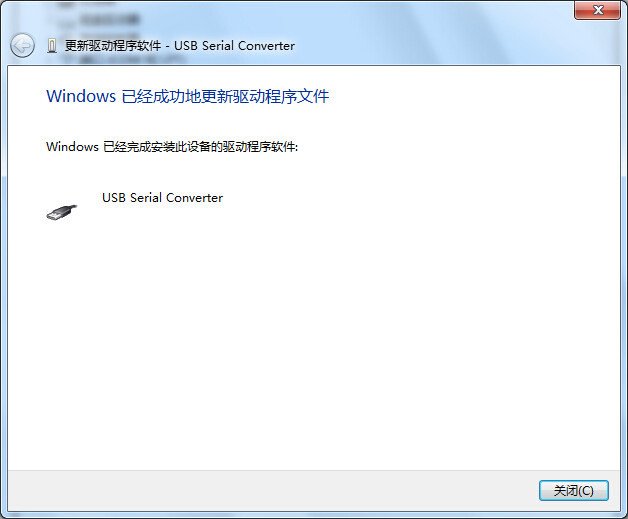

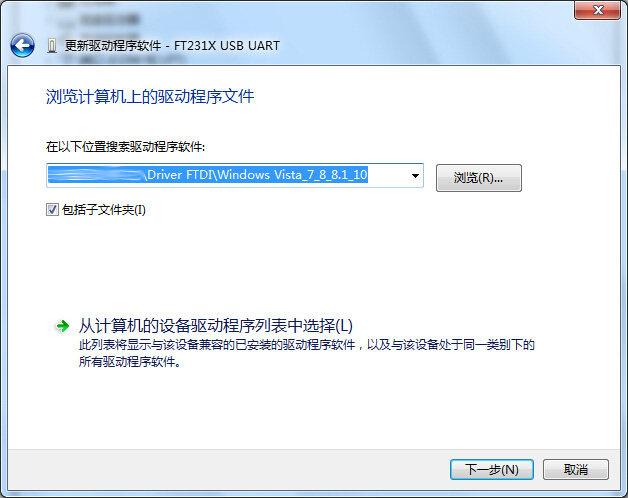

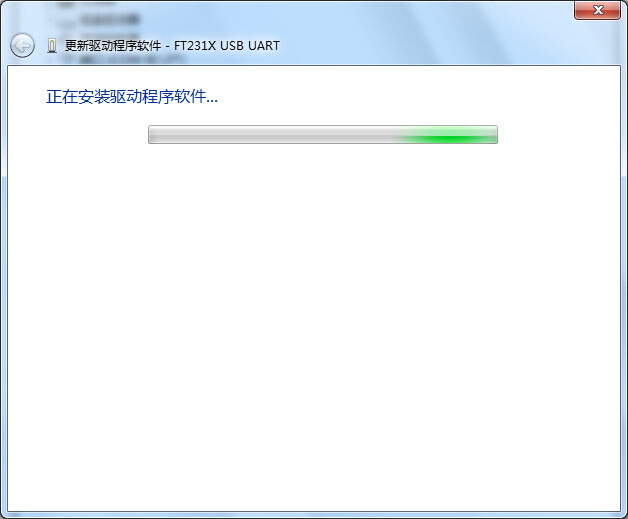

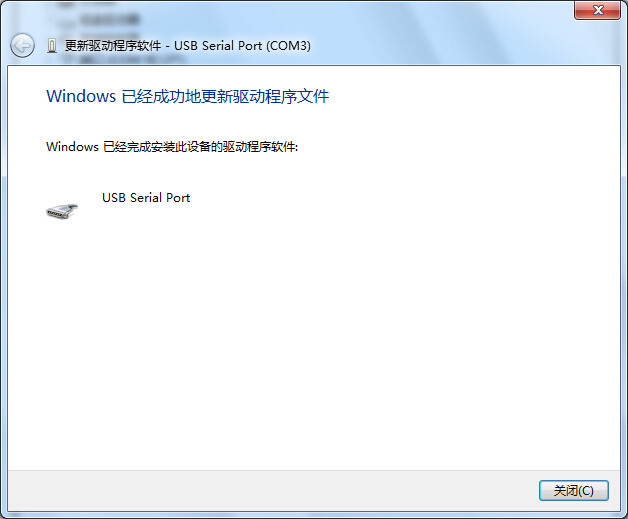

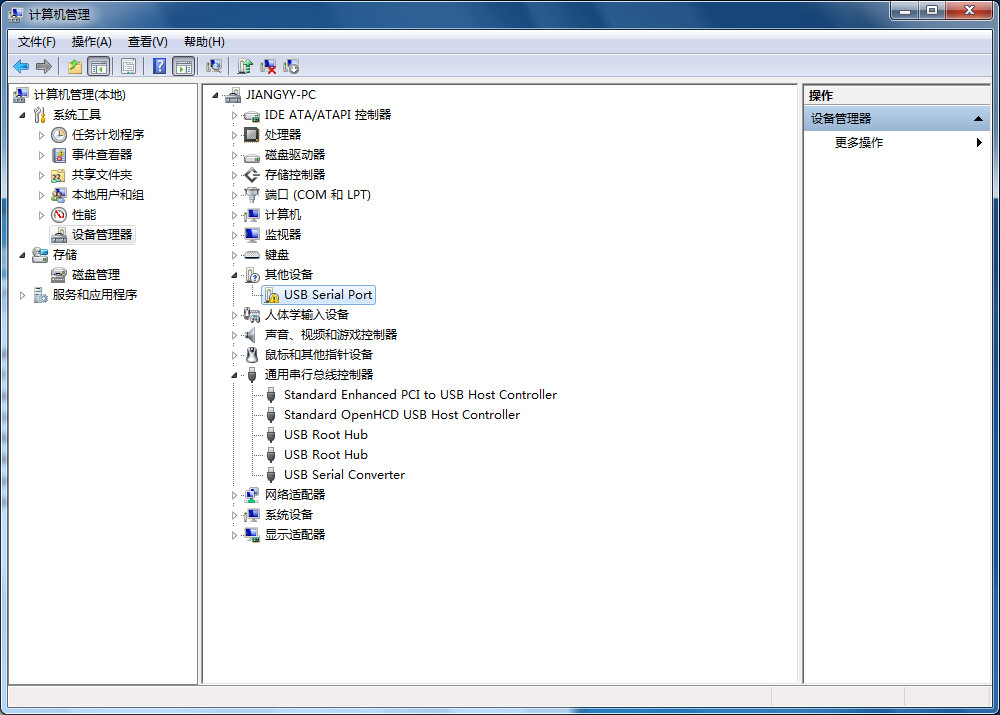

3.重新进入“设备管理器”，右键“USB Serial Port”更新驱动，重复步骤2的动作

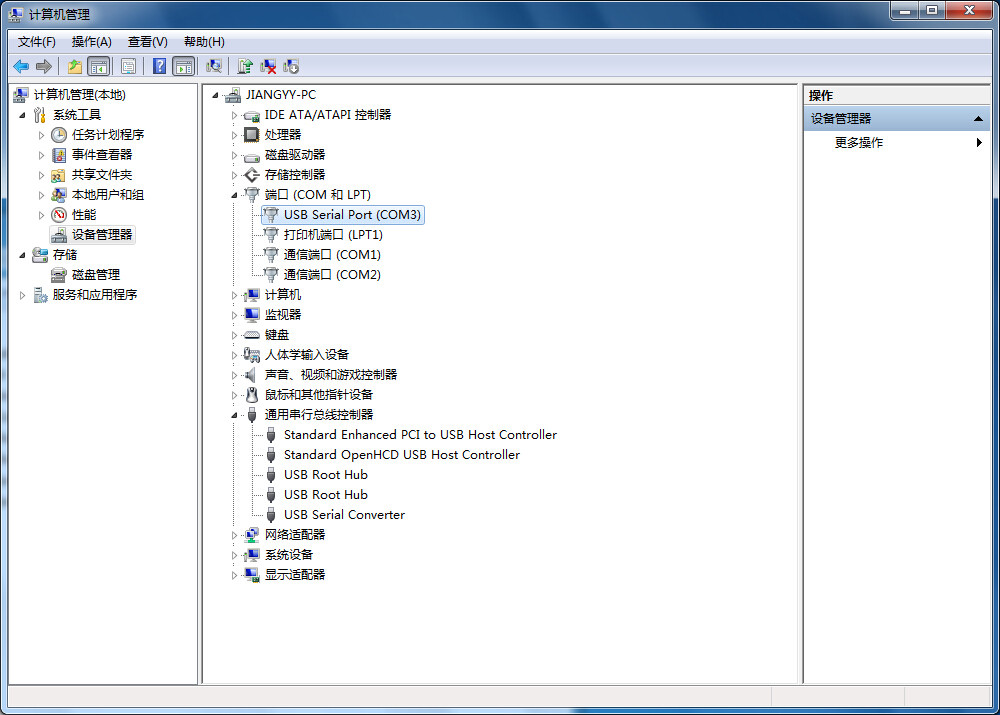

4.安装完成后如下图：
常见问题汇总：
问：这款乐扩USB转485/422转换器的422和485对应的孔位定义和接线孔位分别是什么？
答：产品配备DB9转接线端，用户在使用前请仔细阅读说明书，并检查接线线序。
422对应的孔位定义为
1—RXD-
2—TXD+
3—RXD+
4—TXD-
5—GND
6—空（VCC本产品未用)
485对应接线孔位定义为
1—空
2—TX/RXD+(A)
3—空
4—TX/RXD-(B)
5—GND
6—空
注:如果所配端子和图示不同请按PCB丝印标识定义接线.
问：乐扩USB转RS422/485转换器接线之后如何调试？
答：简单测试通讯：下载串口调试助手，打开产品对应COM口（Win7以上系统需要右键管理员运行调试助手软件）。
422通讯测试：用两根导线分别把1，4孔短接，2，3孔短接。发送数据后产品TXD和RXD指示灯会闪，并且软件接收到和发送相同的数据。测试结束，可以使用。
485通讯测试：需要两个产品或其他提供485收发的设备。按485定义A-A，B-B接好线。打开调试助手发送数据，对方接受到一致数据无误码。对方发送数据接收框显示和对方发送一致，测试结束，可以使用。
问：这款USB转RS422/485转换器在安装过程中需要注意哪些问题？
答：大致遇到的简单问题解决办法：
1.插上USB无法识别：更换电脑USB接口或换其他电脑测试。安装执行文件驱动。
2.打不开端口：Win7以后系统，软件需要点右键以管理员身份运行。
3.接上设备无法通讯成功：检查所接设备是不是使用RS422或RS485协议，接线需要对应定义，RS422收发对接，RS485A-A，B-B对接。测量接线良好。
4.本设备不能给外设提供电源，如果外设需要供电请另接电源适配器。
