使用讲解视频，电路图，例程相关资料链接：
链接：请购买发货后，联系客服发
测试视频演示：https://www.bilibili.com/video/BV14z4y1e7ng/?vd_source=f6fe57fd3f524f55a595955b3e53ba55

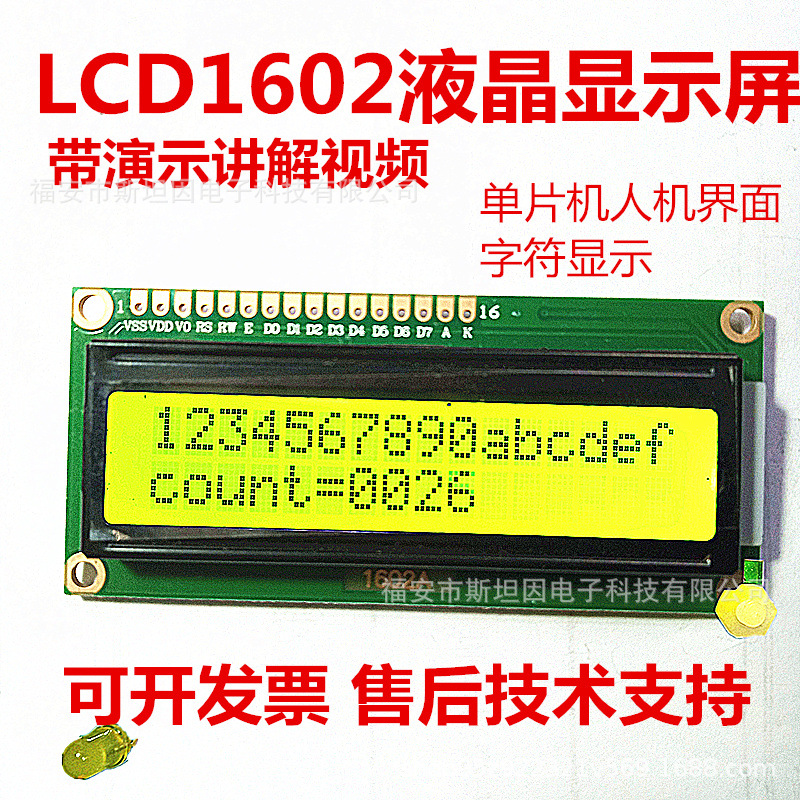

一、功能介绍

LCD1602是一种工业字符型液晶，能够同时显示16x02即32个字符。LCD1602液晶显示原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。

工作电压：DC4.5-5.5V
显示容量：2行 16列，一共32个字符
通信方式：并行通信
运用场合：单片机检测信息显示，人机交互界面开发等电子设计

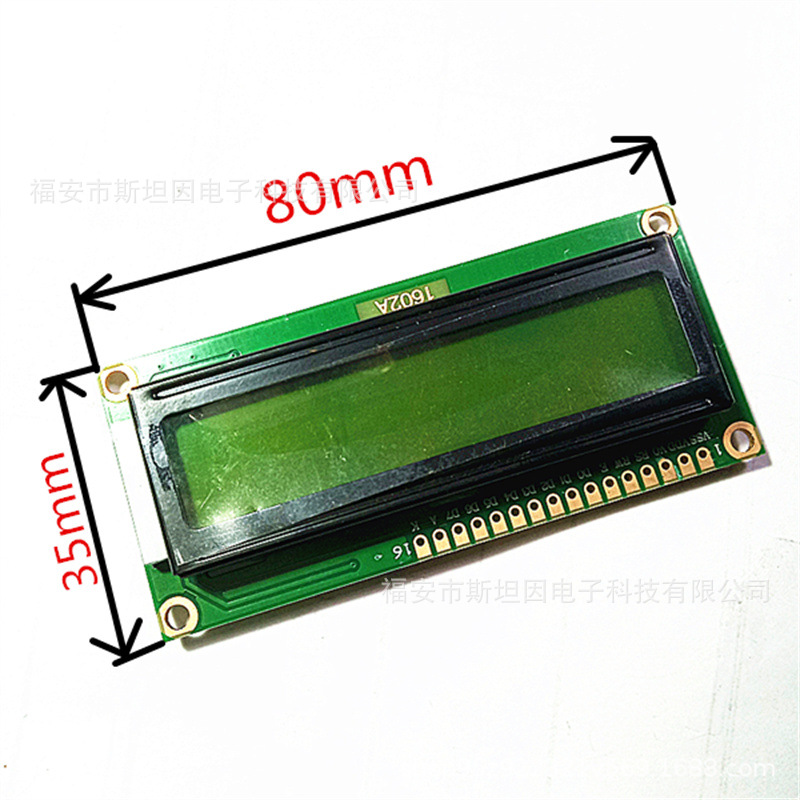

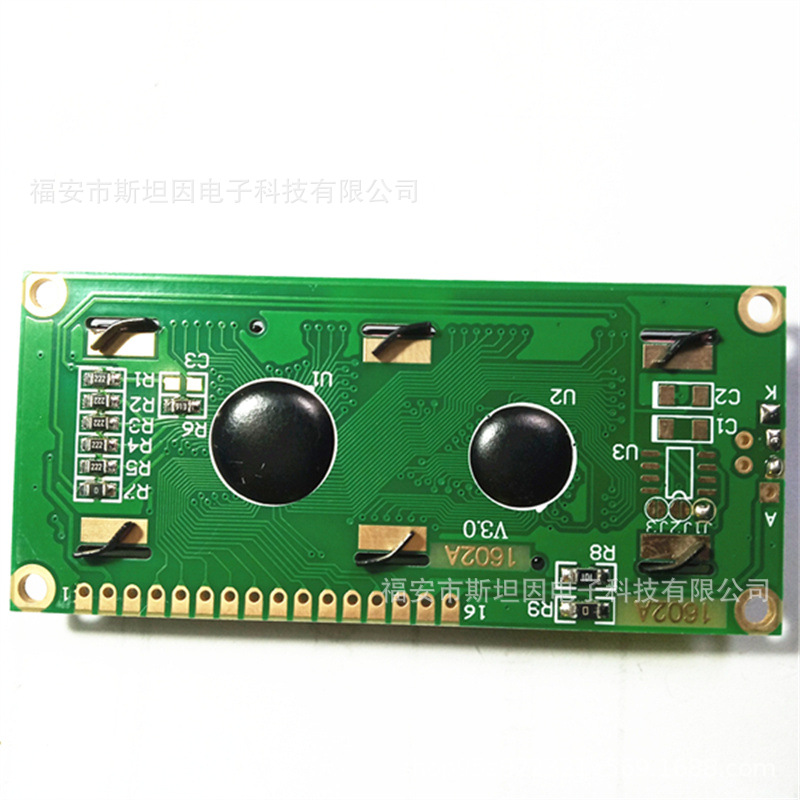

外形尺寸：80x35x1.6mm
发货清单：LCD显示屏*1,16P排针*1

接线：

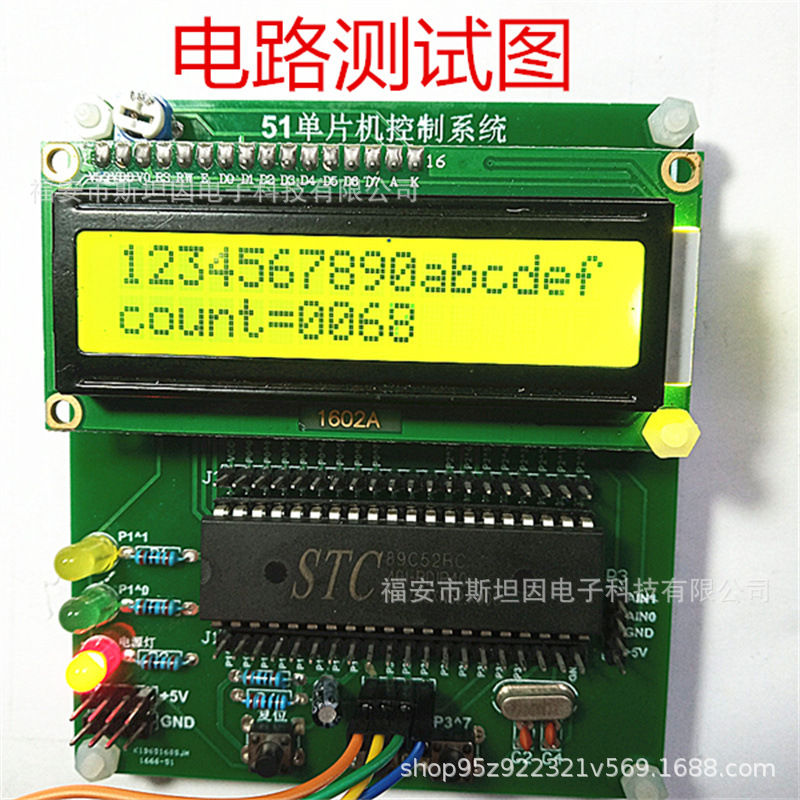

该接法是和我们店铺51小系统版配套，如果在其他板子上面测试需要修改硬件引脚。
测试程序接线：
RS: P13
RW: P14
EN: P15
数据接口:P0

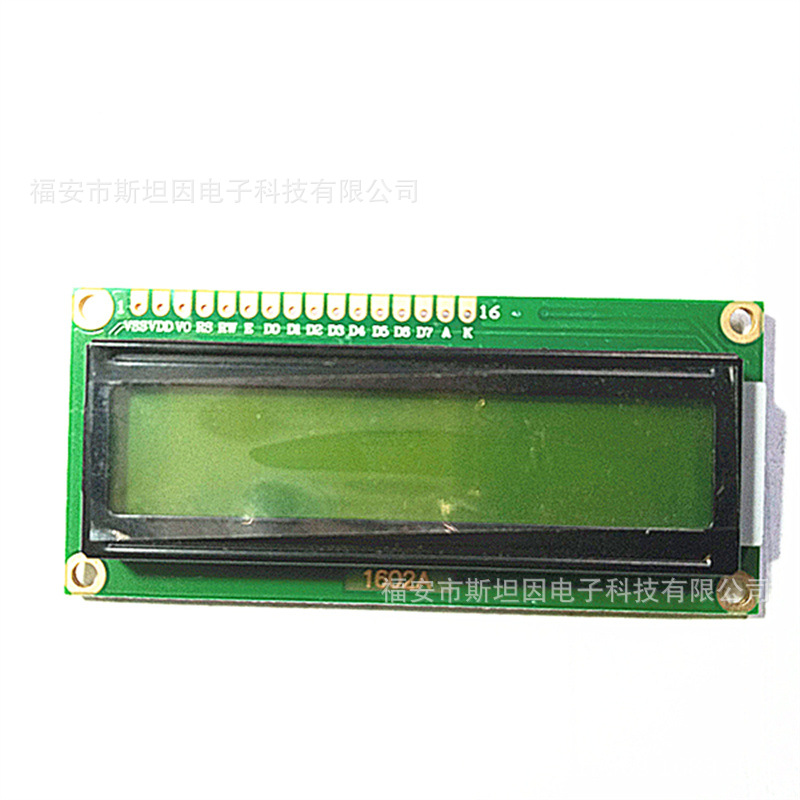

LCD引脚介绍：
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VO为液晶显示器对比度调整端，使用时通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据
6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
