使用讲解视频，电路图，例程相关资料链接：
链接：请购买发货后，联系客服发
测试视频演示：
模块测试视频：
https://www.ixigua.com/6924437992299823624?logTag=lHf7172sg6jxQtmm3iqTL
一、功能介绍
MAX7219是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流,同时它有限制回转电流的段驱动来减少EMI（电磁干扰。方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219/MAX7221同样允许用户对每一个数据选择编码或者不编码。整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据.
工作电压:5VDC
显示位数：8*8点阵，64个led
运用场合：常用各种单片机控制电梯方向显示，楼层数字显示等电路。
外形尺寸：38x88x1.6mm

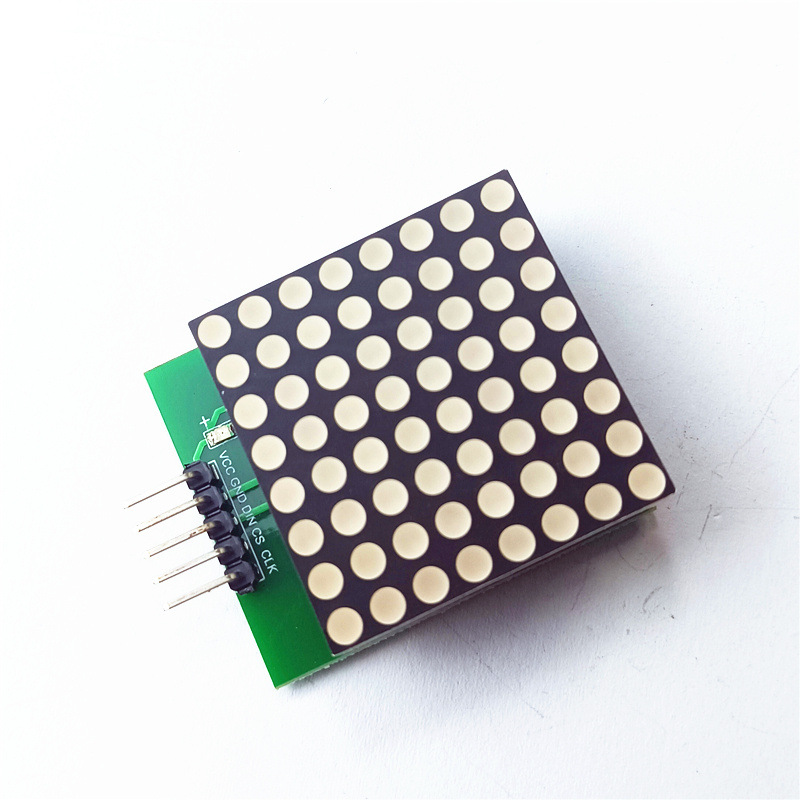

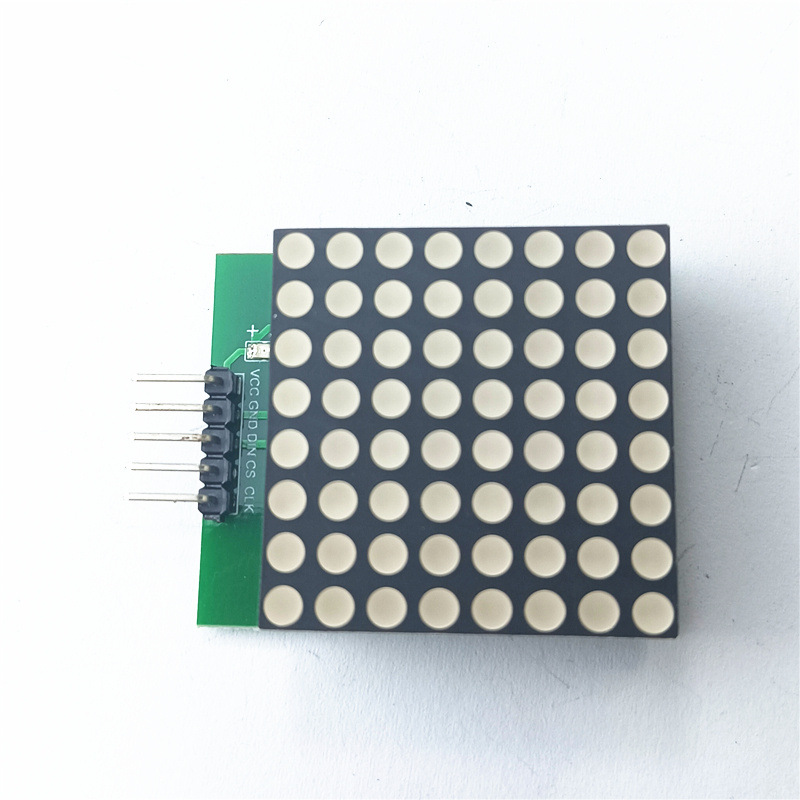

发货清单：8*8点阵显示模块*1

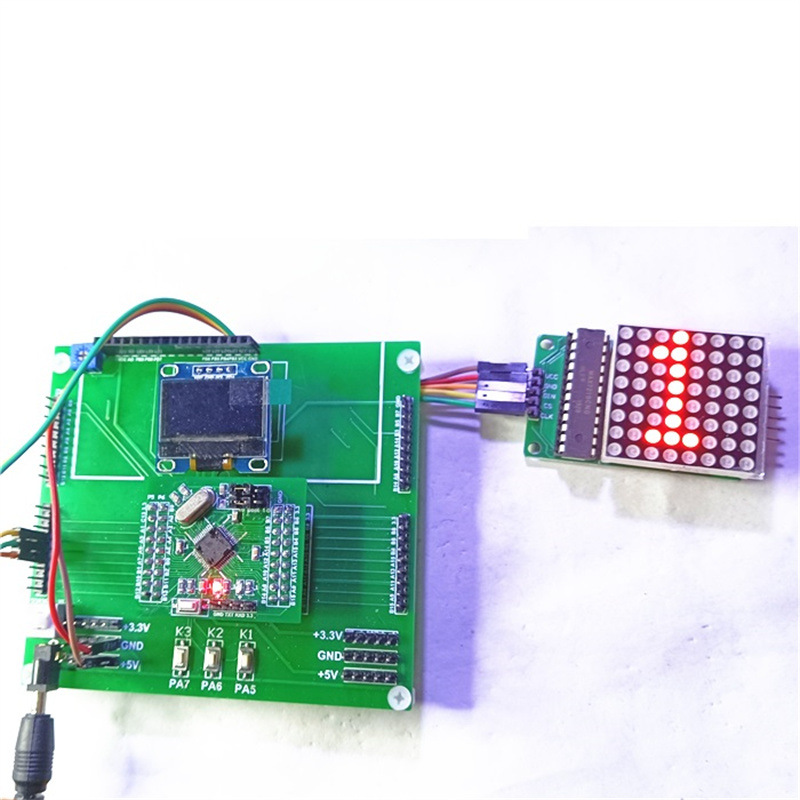

接线：（测试例程）
VCC: VCC
GND: GND
CLK = P2^2;
CS = P2^1;
DIN = P2^0;
