车载可复位式直流断路器 产品介绍

43X99x41MM  81G

这款车载可复位式直流断路器，专为12V-24V直流高负载电路设计，是汽车音响、房车、船舶等场景的安全用电优选。

✅ 双重防护，安全升级
兼具自动过流/短路保护与手动断电功能。电路出现过流、短路时会即刻断电，防止设备烧毁；改装检修时，按下红色按钮即可紧急断电，无需拆解线路，双重防护全面保障用电安全。

✅ 稳定可靠，性能过硬

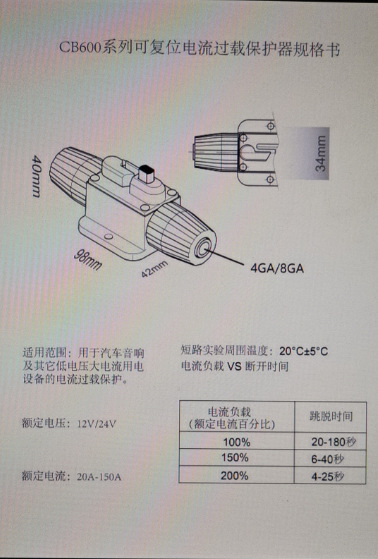

持续为各类高负载直流电路提供稳定可靠的过流保护，降低烧机风险。产品在20℃±5℃标准环境下完成短路保护验证，支持电流负载与断开时间精准匹配，过载/短路瞬间快速断电，保护设备安全。

✅ 专业材质，安全耐用
接口采用高导电黄铜，搭配绝缘热塑性外壳与内置防水胶套，导电、绝缘、防水性能出众。螺丝端子可牢固夹持4-8AWG线缆，避免接触不良发热，使用更安心。

✅ 灵活安装，适配广泛
支持面板、防火墙等多种安装方式，上手简单、部署高效，轻松适配各类直流电路改装场景。

1. 黑色主体外壳

• 材质：阻燃热塑性工程塑料（行业通用为 尼龙/PA66 或 PC/ABS 合金，部分高端型号会用酚醛树脂/电木）

• 特点：

◦ 绝缘性强、耐高温、抗冲击，符合车载电路的安全要求；

◦ 部分型号带有UL阻燃认证，过载发热时不易变形、起火，适配汽车、房车这类复杂环境。

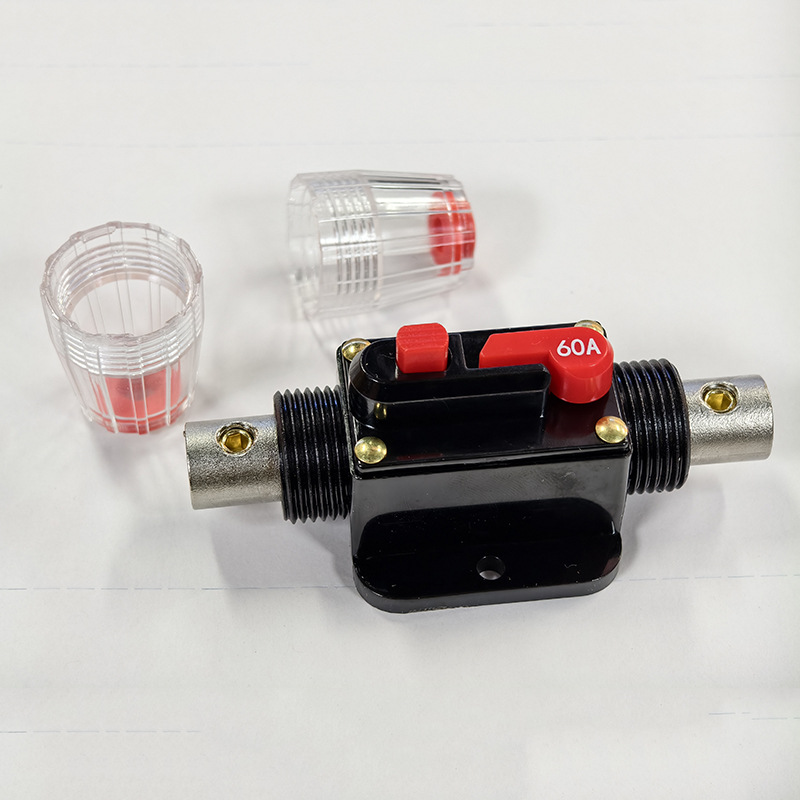

2. 两端透明护套

• 材质：透明PVC/PC（聚碳酸酯）绝缘塑料，内置防水胶圈/胶套

• 特点：

◦ 透明材质方便观察接线状态，同时起到绝缘、防水防尘的作用；

◦ 配合密封结构，能提升端子部位的防护等级，减少水汽、灰尘导致的接触不良。

自动过流/短路保护：
这类可复位断路器内部有过流脱扣结构，当电路出现过流、短路故障时，会自动触发跳闸，切断电路，避免设备被大电流烧毁，这是它的核心保护功能。

• 手动断电功能：
设备上的红色按钮不仅是复位键，也可以作为手动断电开关使用。在改装、检修电路时，按下按钮就能直接切断电路，不用拆解线路，方便操作，同时也能在紧急情况下快速断电。

线缆适配：这类大电流断路器，行业内普遍适配 4-8AWG 规格的电源线，端子的螺丝夹紧结构可以牢牢固定粗线，防止虚接、松动导致的发热甚至打火；

◦ 安装方式：本身带固定孔位，既可以直接装在电源线上，也可以通过支架固定在面板、防火墙等位置，安装确实很灵活，不用复杂工具就能完成接线部署

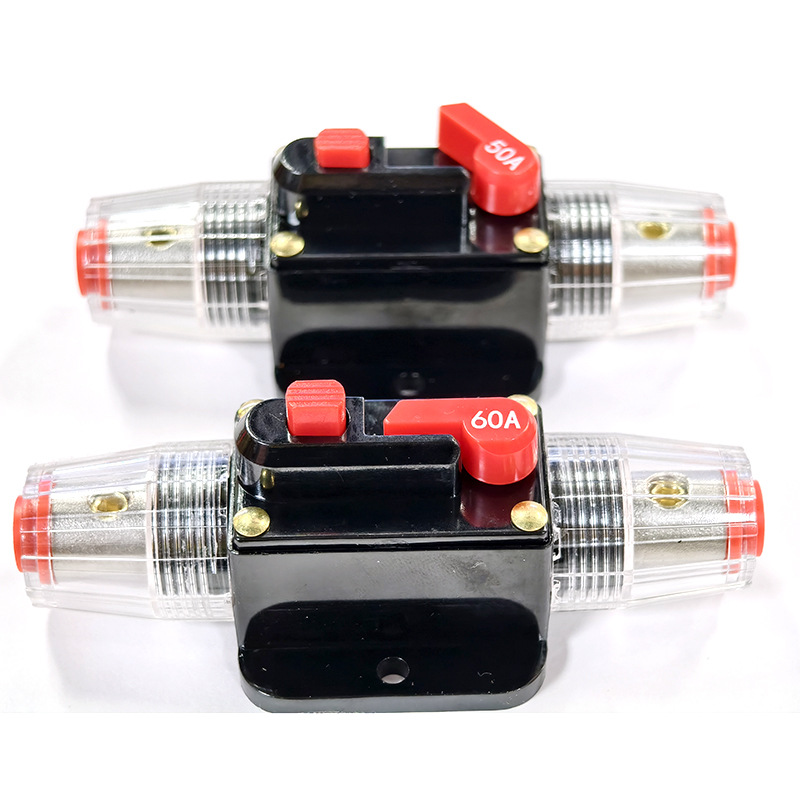

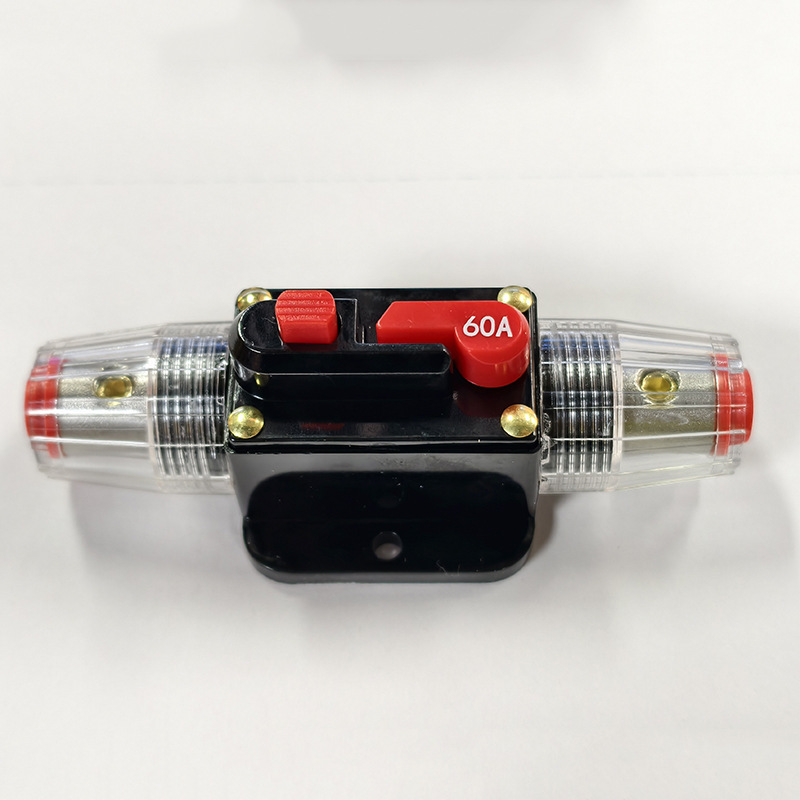

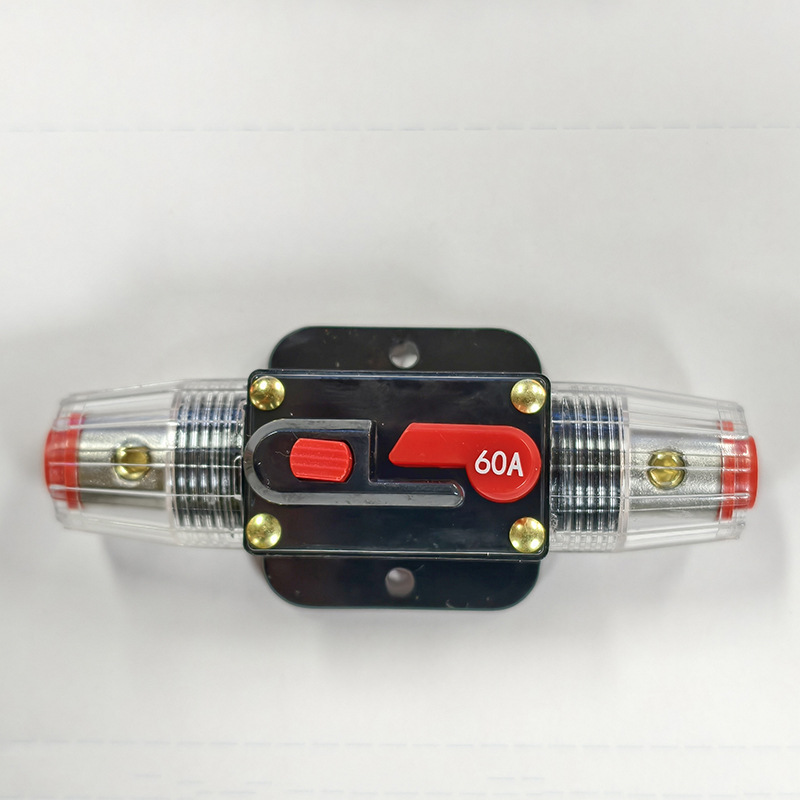

这是一款可复位式汽车/房车用直流断路器（也叫可恢复保险丝座/线断器），常用于汽车音响、改装电源等场景，图中这款是10A-150A规格的型号。

1. 主要作用

◦ 替代传统一次性保险丝，提供过载/短路保护，防止电路过流烧毁设备或引发安全隐患。

◦ 支持手动复位，跳闸后无需更换保险丝，按下复位键即可恢复供电，更适合频繁检修或临时故障场景。

◦ 部分型号也可兼作电源总开关，方便断电检修。

2. 工作原理

◦ 内部依靠热敏双金属片实现保护：当电流超过额定值（如50A）时，双金属片受热变形，触发脱扣机构断开电路。

◦ 故障排除、冷却后，手动推回复位手柄即可恢复通路，可重复使用，无需更换元件。

3. 常见应用场景

◦ 汽车音响改装（功放电源保护）

◦ 房车/露营车电源系统

◦ 船舶、电动车等12-24V直流电路保护

4. 关键参数与使用注意

◦ 额定电流：图中标注为50A，需根据实际负载电流选择对应规格（常见10A-150A），避免过载误动作或保护不足。

◦ 电压：一般适配12V/24V直流系统，不建议直接用于高压交流电路。

◦ 接线方式：两端透明部分为电源接线端，通常与设备电源线串联安装，注意正负极和接线牢固性。
💡 小贴士：这类断路器不能完全替代保险丝的一次性熔断保护，长期严重短路故障仍需排查根源，避免反复跳闸损坏设备。
