产品尺寸约：108*56.5*

纸盒尺寸：135*65*20mm

含纸盒重量约：57g

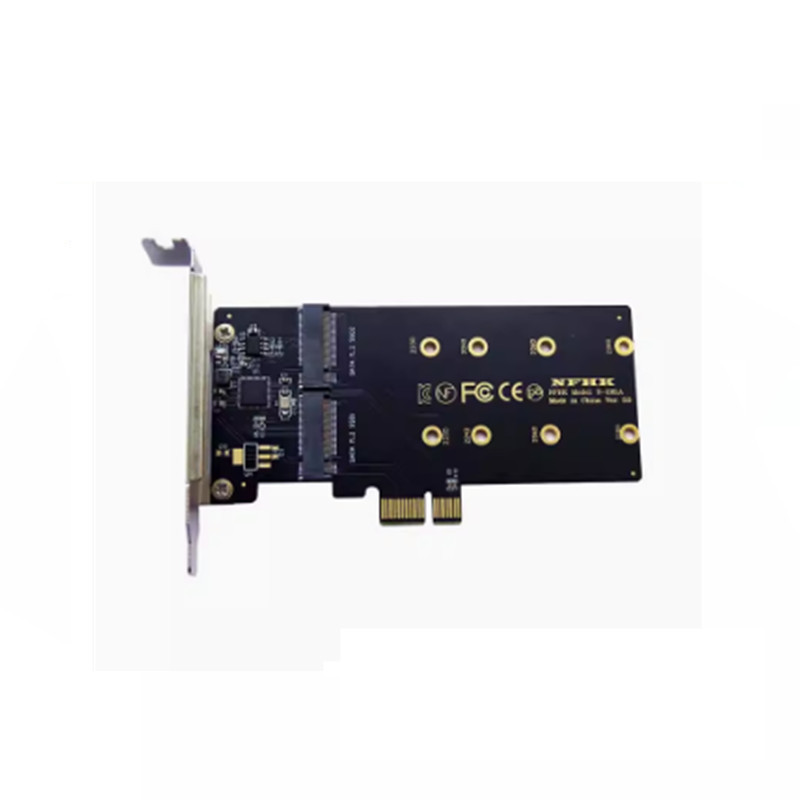

产品有分全高档板和半高档板，全高档板：120mm,半高档板80mm,购买时请选择好自己需要。

产品选配固定全高档板和半高档板，请选需要的高度档板（有大机箱和小机箱高度不同）

产品特点：

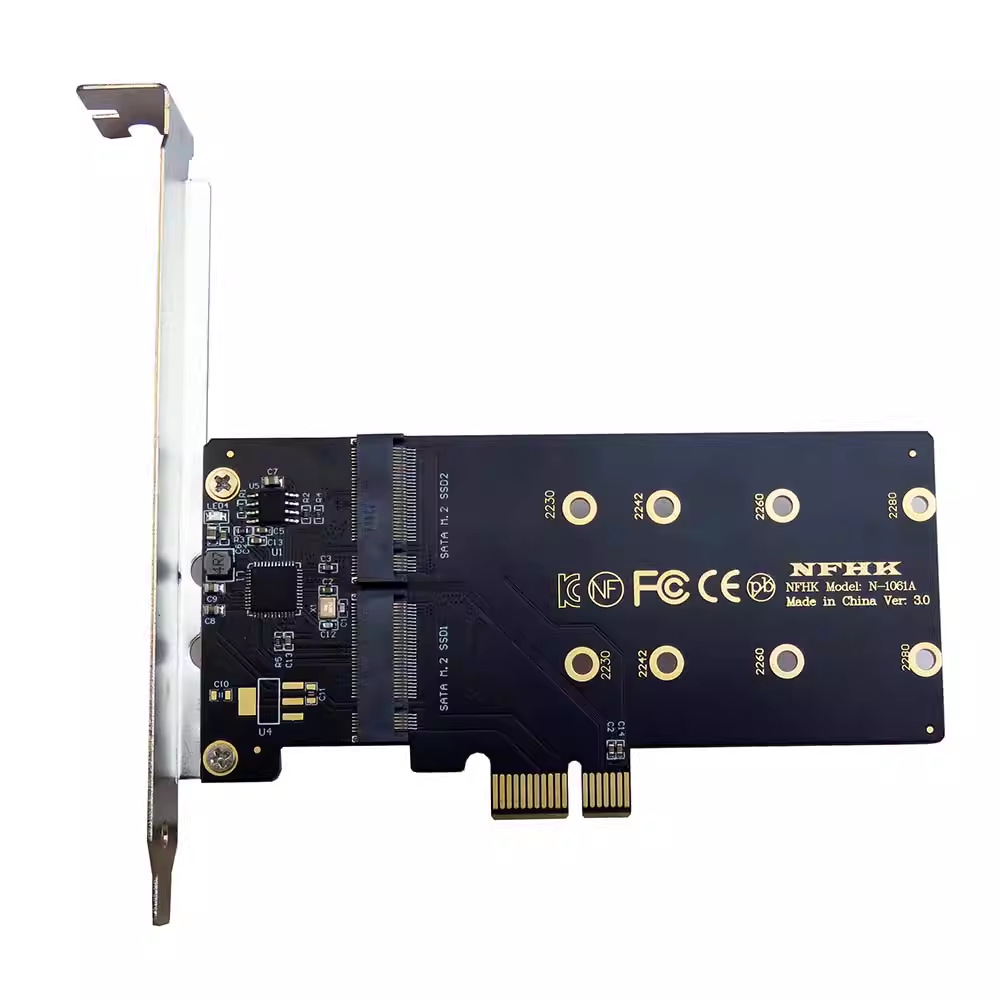

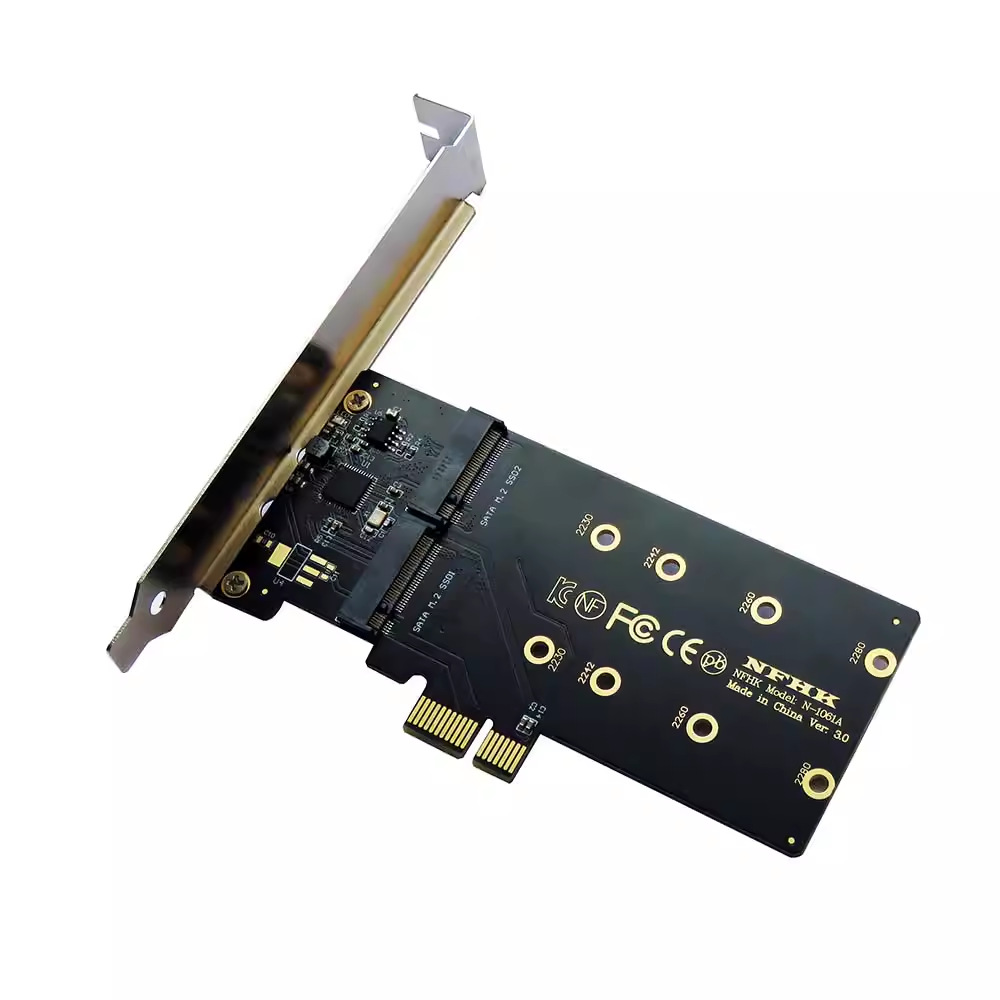

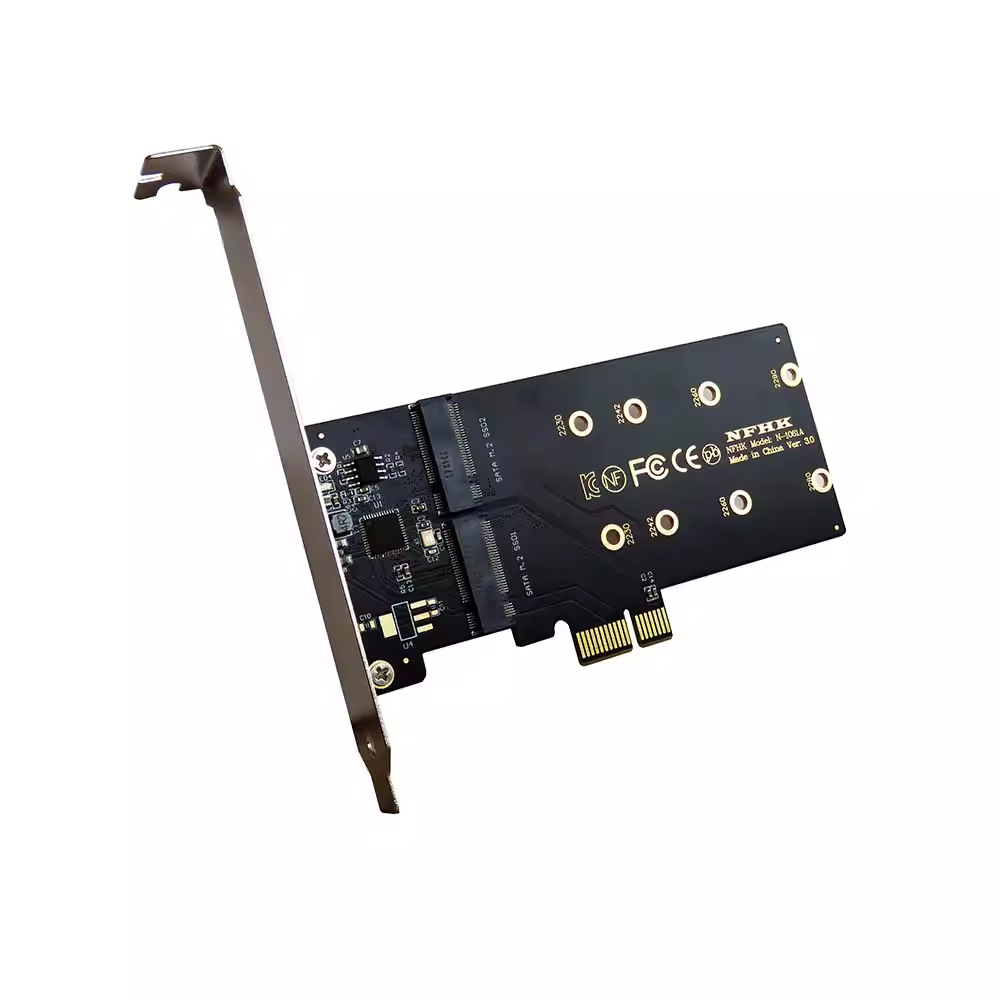

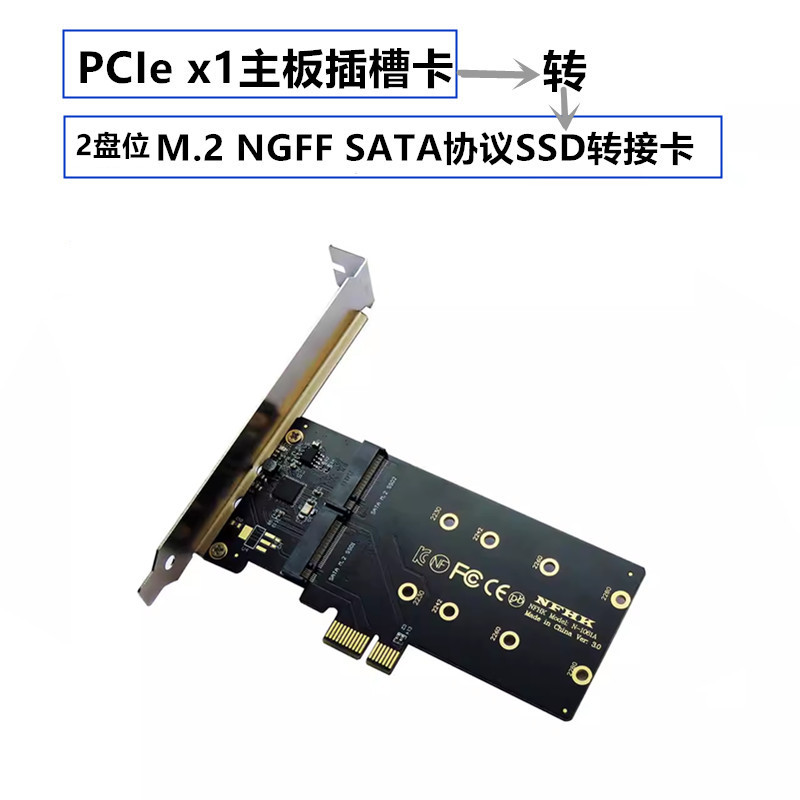

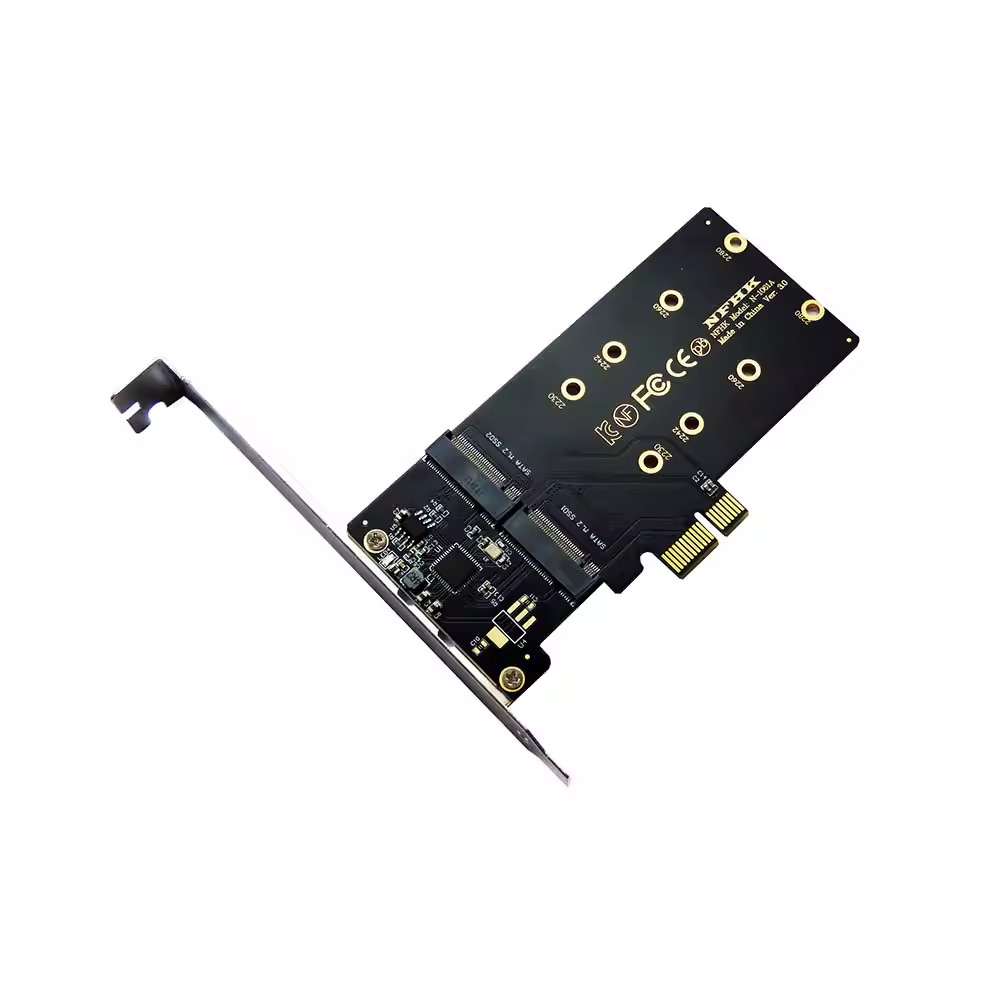

  1、本转接卡使用ASM1061桥接芯片，仅支持SATA协议 M.2 NGFF SSD规格长度2230 2242 2260 2280，不支持任何NVMe PCIE协议M.2 SSD！

  2、本产品配合JMB575芯片的扩展卡使用时需安装驱动，否则扩展卡只认一个硬盘，此驱动仅支持Windows系统使用！

  3、务必注意不要把PCI插槽当做PCIe插槽，不要插反，否则会烧毁设备！

  4、本产品支持安装在PCIe x1/x4/x8/x16插槽使用，支持PCIe 5.0 4.0 3.0 2.0 1.0协议。

购买前注意要点：

 1、请务必确定你主板有PCIe插槽，不支持PCI插槽，这一点极其重要！插错位置或者插反都会烧毁设备！不明白什么是PCIe和PCI，请咨询你主板官方客服或者问度娘。

 2、务必确定你硬盘是SATA M.2 NGFF SSD，本款转接卡不支持NVMe 协议SSD。

 3、传输本机器不同配置不同，数据也会不同！。

   M.2 NGFF接口是比较混乱的的一个接口，硬盘，无线网卡，3G/4G网卡以及一些智能保护卡都采用这个接口；在这里我仅对标准的M.2 NGFF接口硬盘部分做个说明，我们通常说的M.2 NGFF指的是硬盘的接口形状，AHCI协议SATA协议NVMe协议指的是硬盘和电脑进行数据交换的数据传输协议，特别注意AHCI协议并不等于SATA协议！2230 2242 2260 2280 22110指的是硬盘的物理尺寸，22指的是硬盘宽度22毫米，后面的30 42 60等指的是硬盘的长度，单位也是毫米。B key、M key等指的是硬盘采用什么样的key位，这是和主板的硬盘接口配套的，所以M.2 NGFF接口的固态硬盘按照Key位分可以分A.B.C....直到M key；按照尺寸分可以分为2230、2242、2260、2280、22110几个规格；按照数据传输协议分可以分为B+M key SATA数据传输协议，B+M key PCIe x2 AHCI数据传输协议，B+M key PCIe x2 NVMe数据传输协议，M key PCIe x4 AHCI数据传输协议，M key PCIe x4 NVMe数据传输协议。
