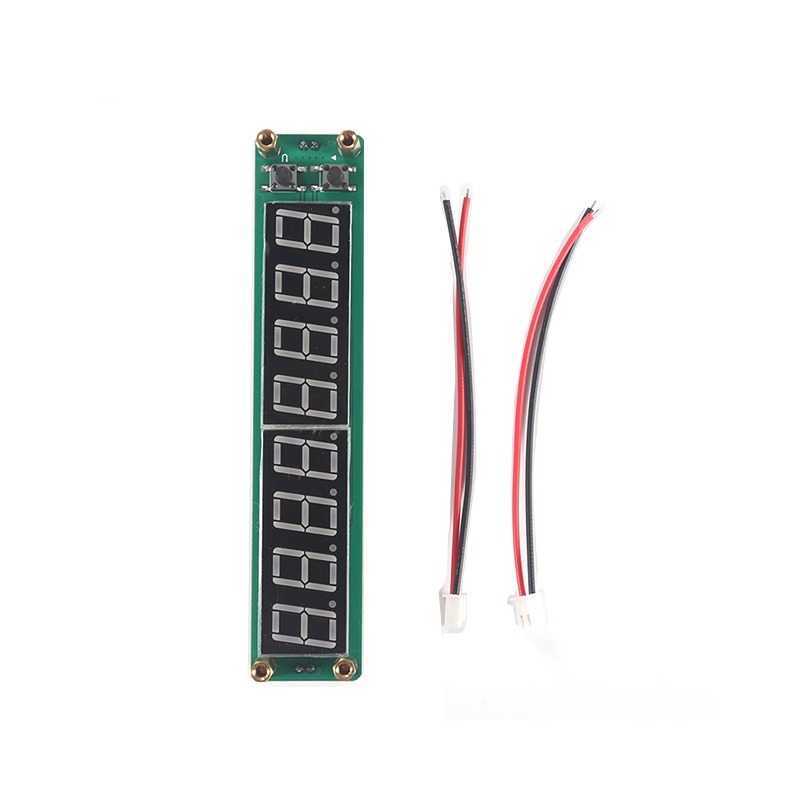

PLJ-8LED-H 频率计 频率显示组件 频率测量模块 0.1MHz~1000MHz

重量 46g

 概 述

PLJ-8LED是八位数码管显示的高性价比频率显示组件，主要用于收发信机等设备频率值的显示，也可用于常规频率测量。本组件具有小巧精致，性能可靠，视觉效果好，成本低廉等特点。

 主要特点：

⊙以Microchip公司PIC16F648A为核心的2.4 GHz频率计。

⊙频率基准采用温度补偿型压控晶体振荡器(2.5 ppm VC-TCXO)。

⊙采用独特的闸门控制方式和精准的时间算法(非定时中断方式)。

⊙闸门(显示刷新)时间0.01秒/0.1秒/1.0秒可选，实时显示频率值。

⊙单端输入设计，测频三通道(低通道/高通道/自动通道)可选。

⊙双中频设计，中频值及加/减模式可单独预置。

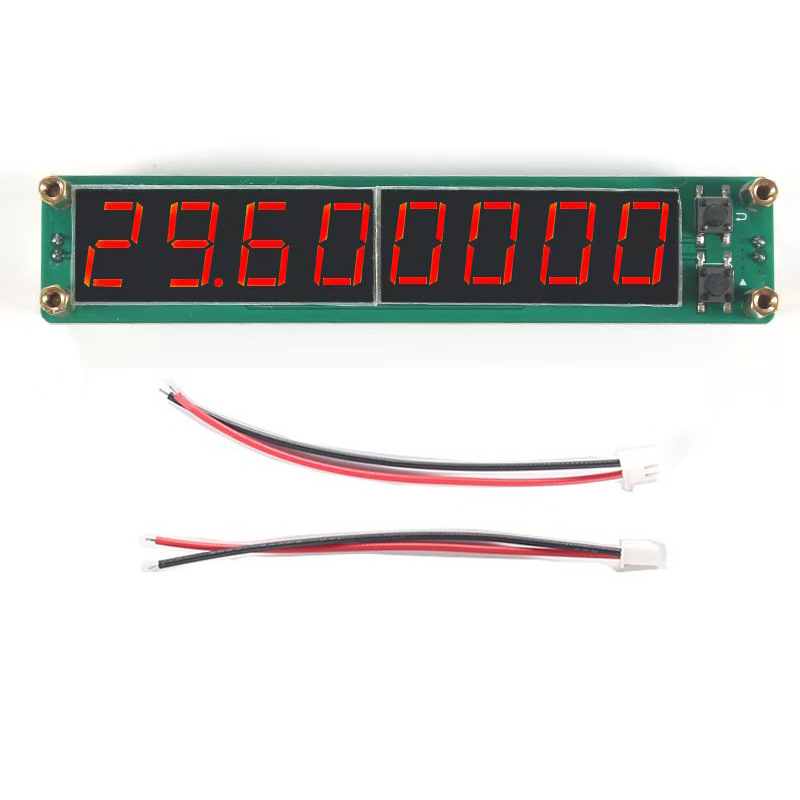

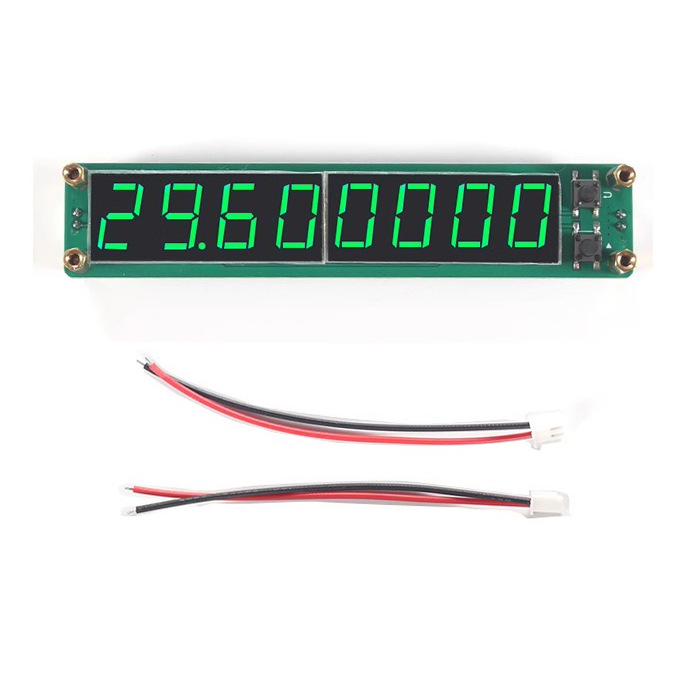

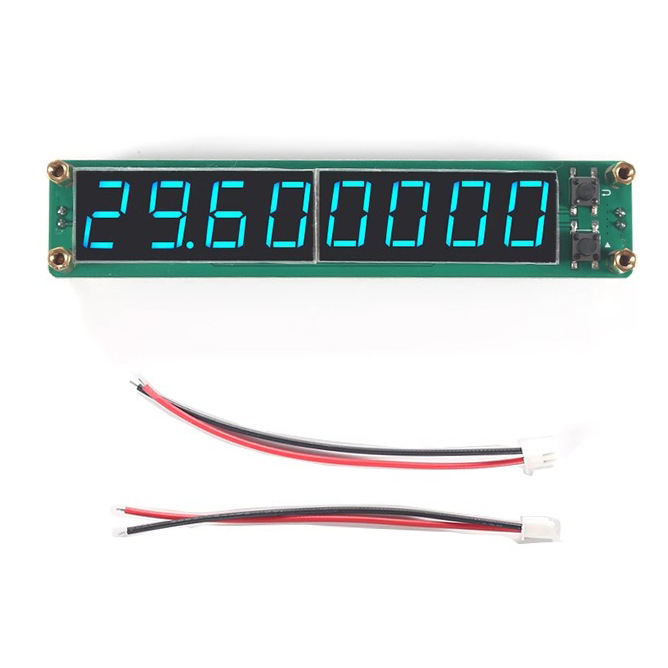

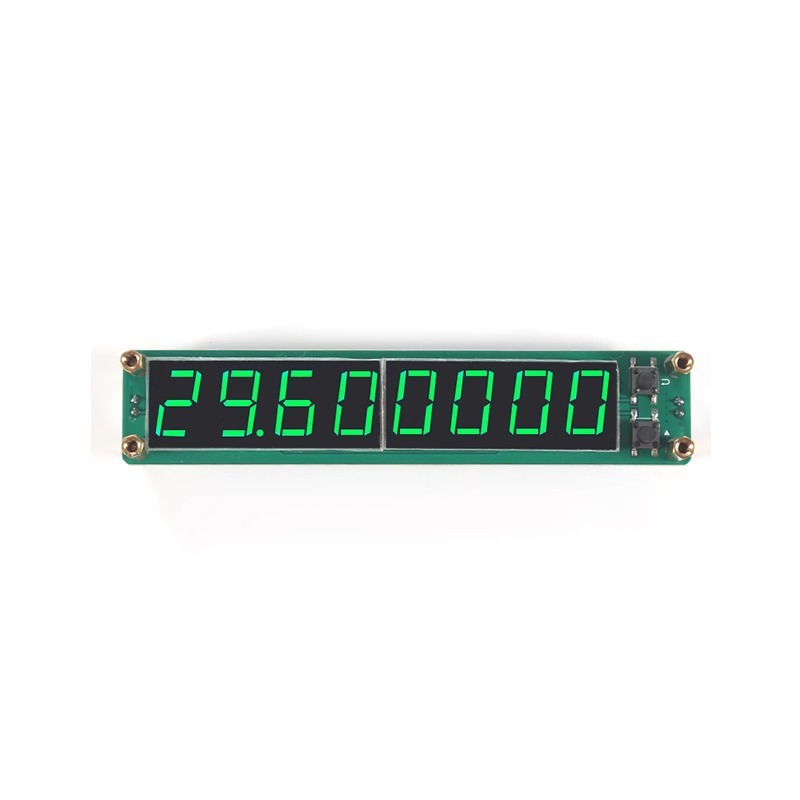

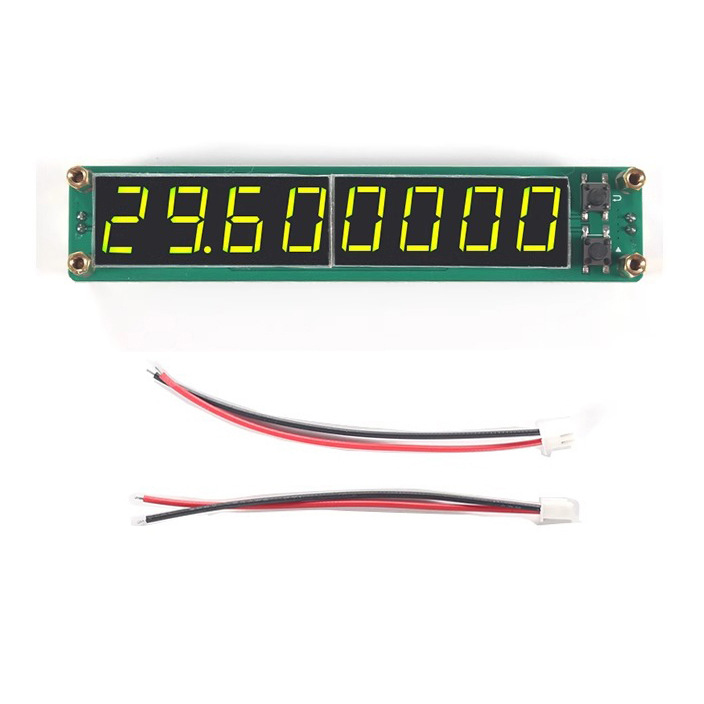

⊙采用八位0.56英寸高亮度数码管显示，八级亮度可调。

⊙无效零自动消隐，无效频率值显示滤波可选，最末位消隐可选。

⊙电路简洁，结构合理，双按键控制，操作简单。

⊙各项设置自动保存，开机直接调用。

技术参数

1.闸门时间

⊙0.01秒

⊙0.10秒

⊙1.0秒

2.测量通道（高低通道均为高阻）

⊙低通道

测量范围：0.1 MHz ~ 60 MHz

测量精度：± 100Hz     (0.01秒闸门时)

      ±10Hz     ( 0.1秒闸门时)

        ±1Hz      ( 1.0秒闸门时)

低通道灵敏度：

0.1 MHz ~ 10 MHz：优于60mVPP

10 MHz ~ 60 MHz：优于60mVPP

60 MHz ~ 75 MHz：未测试

⊙高通道（64分频）

测量范围：20 MHz~2.4 GHz

测量精度：±6400Hz   (0.01秒闸门时)

       ±640Hz    ( 0.1秒闸门时)

       ±64Hz      ( 1.0秒闸门时)

高通道灵敏度：

  20 MHz ~ 30 MHz：优于100mVPP

30 MHz ~ 60 MHz：优于50mVPP

60 MHz ~ 2.4GHz：未测试

⊙自动通道

依据输入信号频率自动选择高通道或低通道，识别频率为60 MHz。如输入大于60 MHz的信号幅度不足无法自动选择高通道时，应手动选择高通道测频。

3.中频设置

独立双中频设计，中频调整最小步距为100 Hz，中频范围0 ~ 99.9999 MHz，可设置加中频或减中频模式。

4.频率基准

采用5032封装13.000MHz温补压控晶体振荡器（VC-TCXO），频率稳定度为±2.5 ppm。

5.工作电压

直流输入：DC 9V~15V（具有电源极性反接保护）

6.工作电流

最大160 mA（测试条件：①DC12V供电；②红色数码管；③八级亮度）

7.显示位数

八位LED显示，最高显示八位数字。

8.显示亮度

八级LED亮度可调，出厂设置为最高亮度。

9.物理尺寸

长×宽×高：125.5 mm× 25.5 mm × 21.5 mm

10.组件质量

     46 g（净重）

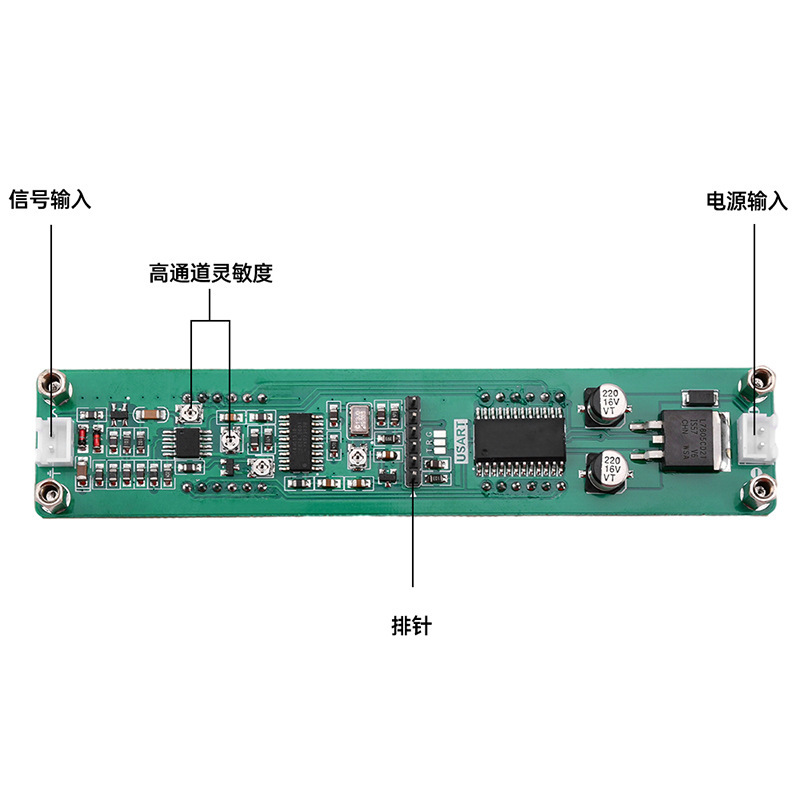

11.板载接口

DC IN（电源接口）：     HX2.54-2P插座

RF IN（信号输入）：       HX2.54-2P插座

ICSP（编程接口）：        2.54-6P插针
