大桶水灌装线

工艺流程

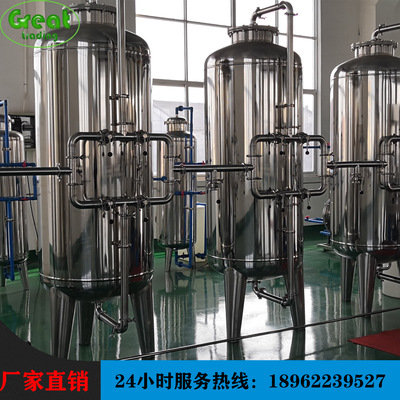

水源    泵    多介质过滤器    活性炭过滤器    钠离子交换器   精密器

     缩膜机   大桶灌装机    自动外刷机     自动拔盖机   纯水   中空纤维超滤

                                                     臭氧发生器

生产线设备描述

一、 用途及特点：

QGF型全自动桶装生产线是供应5加仑桶装饮用水生产之用，同样也适用于桶装酒类、米醋、中成药制剂以及无强腐蚀的化工试剂生产，该线在整个研制过程中大量地借鉴了国内饮用水设备精华，结合我国国情而精心设计制作的。因此具有功能齐全、能耗低、投资规模小、上马快的特征。

本机优点是设计新颖，结构紧凑，设备小巧玲珑，灌装定量精度高，适用面广，自动化程度高，是集机、电、气一体化的新型饮用水生产设备。

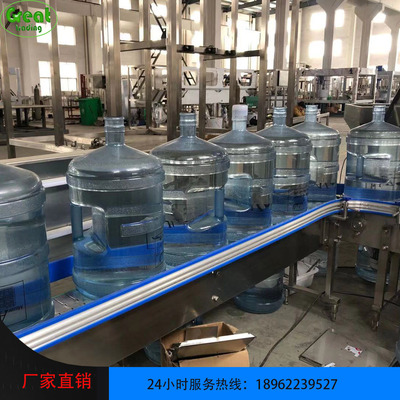

二、 生产车间图片

三、 技术性能与参数：

1、 生产能力：100-1200桶/时

2、 桶型规格：圆桶

3、 灌装容量：5加仑（18.925公升）

4、 电器:欧姆龙PIC控制全套设备运行。低压电器为西门子.光电开关是进口的。

5、 用水量：矿泉水或纯净水、蒸馏水5吨/时，其中用于灌装1吨/时、冲洗用水1吨/时

6、 整机功率及型号：

其中：杭州南方灌装泵型号，广东喷淋泵，浙江一中落盖电机功率0.37千瓦。

7、 气源：压力：4公斤/平方厘米，用气量：0.22立方/时

8、 进桶工位:  1-8排

9、 传动方式：（气缸传动亚德客）主轴传动是无极变速电机。

10、 动作分配：（每桶循环一周36秒分配）喷淋25秒，灌装18秒，传动、出桶、上盖、推桶、压盖在1-5秒之间。

其中：（1）洗涤剂冲洗15秒/桶

（2）循环水内外冲洗各15秒/桶

（3）无菌水冲洗15秒/桶

（4）滴水30秒/桶

11、 外形尺寸：长4000×宽1910×高1700mm(灌装机尺寸)框架焊接是75×75mm不锈钢方管。

12、 重量：约1300公斤

13、 不锈钢全部采用304材料,焊接水箱为1mm，活动部件为1mm。

14、 自动外刷采用电机带动毛刷旋转、气缸伸降,水喷到桶中,带水清洗。

15、 自动外刷桶进入自动外刷后靠毛刷旋转清洗外壁。

16、 自动上桶机是靠光电检测到已经有二个桶进入到灌装机旁,气缸挡住后面来桶,气缸把二个桶翻过来推上去进入灌装机。

17、 灌装机上不锈钢链条把空桶送入冲洗位置上,经过二次药液冲洗、滴水一次、再经过二次回水冲洗、滴水一次、再经过二次纯净水冲洗、滴水后灌装、上盖、压盖、出桶。

18、 灯光检验是出厂前必须一道工序。检查一下桶中有没有悬浮物.

19、 热收缩膜机是检验合格后的纯水桶人工套上PE膜后，加热收缩。最后入库。

工作原理：

QGF-300型全自动桶装线按其功能、构造、控制方式区分为自动拨盖、自动外刷、自动上桶、药液冲洗、回水冲洗、净水冲洗、自动灌装、自动套盖、自动压盖、灯光检验、人工套膜、自动热收缩膜、输送入库。本套设备自动化程度高、对桶的要求也高、空桶要求高矮一样，最好使用一个品牌。
