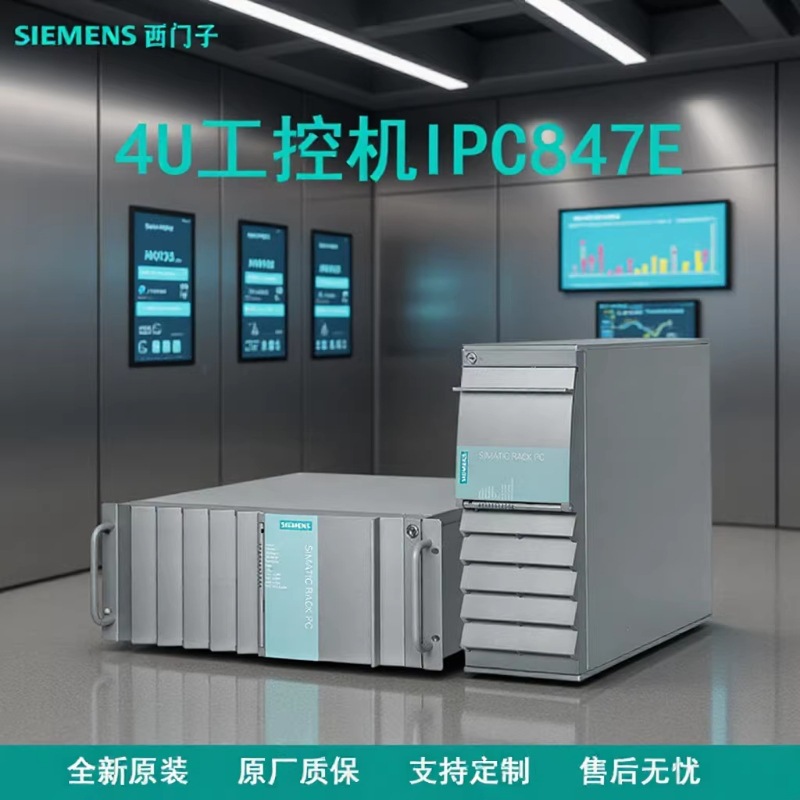

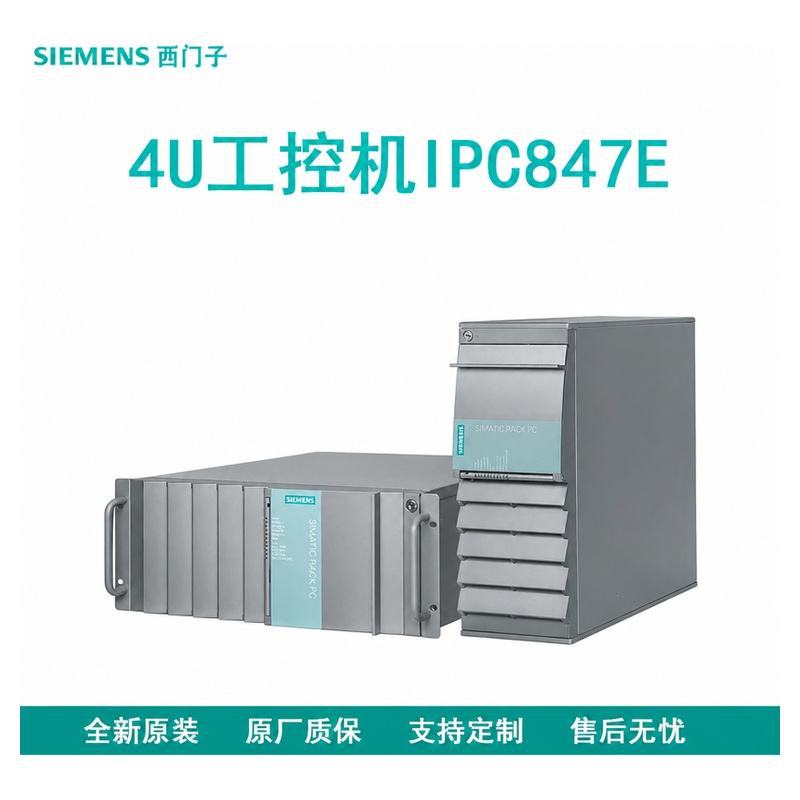

新型 SIMATIC IPC847E 采用创新的 Intel 处理器技术（Intel® Core™ i 第 8 代）和全新工业设计

SIMATIC IPC847E采用第 8 代 Intel®Core™i 技术，扩展性强，可实现强大的工业级功能

出色特性

具有高水平的工业兼容性，可在工业环境中 7x24 小时全天候连续使用

• 产品理念独具一格，采用全新的用户友好型外壳和前面板设计
• 坚固耐用的全金属外壳，采用蓝色镀铬和外部涂层，可防止腐蚀和污垢
• 高电磁兼容性，适用于工业和办公环境
• 高性能处理器，在环境温度高达 50 °C 时也不会损失功率（节流）
• 适合安装在节省空间的控制柜（深度仅为 500 mm）中
• 采用装有前置风扇的超压通风概念实现防尘过滤
• 通过闭环风扇降低噪音输出
• 通过 B 型驱动器支架和卡扣防止振动（高达 0.5 g）和冲击（高达 5 g）

快速数据处理能力有助于提高生产率

• 第 8 代 Intel® 处理器：Xeon、Core i7、Core i5 或 Core i3（多达 6 核/12 线程）
• 显卡控制器 (630/P630) 集成在处理器中，具有达 4K 的高清分辨率
• 性能出色，例如采用 Intel C246 芯片组以及支持双通道技术的 DDR4 内存
• 高数据传输率，例如采用第 3 代 PCI Express 技术、第 2 代 USB 3.1 SuperSpeed+ (10 Gbps) 和 M.2 NVMe SSD
• 现代硬盘，容量高达 2 TB， 可用于存储大量数据且更加可靠
• 固态硬盘容量高达 1024 GB，可快速更换硬盘，提高数据安全性

凭借较高的系统可用性与安全性最大限度地减少停机时间

• 7x24 小时全天候安全操作（高 MTBF、速度控制风扇）
• RAID1 组态（板载 RAID 控制器）：数据镜像存储在两个驱动器（HDD 或 SSD）上，也可存储在可拆卸热插拔框架中，并可选择附加 SSD（用于操作系统）或热备用硬盘
• RAID5 组态（板载 RAID 控制器）：在三个驱动器 (HDD) 上根据奇偶校验进行条带化，以增加可拆卸热插拔框架中的存储容量，并可选择附加热备用硬盘
• RAID 组态中的“热插拔”HDD（运行期间更换硬盘）
• RAID 组态中的“热备用”HDD（保留“热备用”硬盘的重建过程会自动启动）
• 3.5" HDD/企业级 HDD 或 2.5" SSD 作为 RAID 组态
• 发生故障时，通过 RAID 组态的 HDD 报警 LED 和唯一编号，快速识别和更换硬盘
• 使用 SIMATIC IPC DiagBased 或 DiagMonitor 软件（可选）有效自我诊断温度、风扇、程序执行（看门狗）、电池、驱动器和冗余电源
• 以太网状态指示灯（前置 LED）；RAID1/5 组态中的风扇、温度、看门狗和驱动器的报警显示
• 使用 iAMT（Intel® 主动管理技术）和 SIMATIC IPC 远程管理器软件进行远程控制和维护
• 带误差补偿 (ECC) 的存储器模块（可选）
• 具有“热插拔”功能的冗余交流电源（运行期间更换电源模块）（可选）
• 通过锁定的风扇盖和可锁定的前门，为前置可拆卸模块、操作员控件（电源、复位）、USB 端口、滤尘器和前置风扇提供访问保护
• 只有在前面板打开时才能打开外壳盖
• 设备中的安全内部 USB 插槽，例如用于软件加密狗
• 易于维护的设计，实现轻松修改和维护，例如无需工具即可进行驱动器安装、过滤器更换或前置风扇更换

凭借调试 、使用和维修期间的极高灵活性 节省时间

• 配备集成接口和最多 11 个插槽（PCI 和 PCI Express），可实现高度可扩展性
• 3 个 Intel Gbit 以太网接口 ，7 个第 2 代 USB 3.1 接口，3 个显卡接口，音频接口
• 多重监视：多达 5 个 DisplayPort/VGA 接口或 6 个 DVI-D 接口，通过 板载显卡和可选的 PCIe x16 显卡
• 可灵活安装在伸缩式导轨的多个位置上，或者作为工业立式 PC（立式套件选件）使用
• 预先安装并激活的操作系统：Windows 10 Enterprise LTSB（64 位），Windows Server 2016（64 位），包括 5 个客户端
• 使用 USB 恢复闪存盘快速恢复出厂状态

凭借高投资安全性降低成本

• 采用英特尔嵌入式组件的长期可用平台
• 保证创新周期和至少 3 年的长期可用性
• 跨代设备的安装兼容性
• 获得 cULus、CE 等全球认证和证书，可面向全球销售
• 通过 SIMATIC 组件进行系统测试，便于集成到 TIA 环境中
• 支持传统接口：COM、VGA（通过 DP 适配电缆）
• 保证备件供应至少 5 年
• 全球服务和支持

应用领域

 SIMATIC IPC847E 为机器制造商、工厂施工人员和控制柜制造商提供了一个非常灵活的高性能 19" 机架式 PC 平台，适用于以下机器级工业用途：

• 质量保证/监视任务
• 过程和可视化应用
• 工业高端图像处理
• 仪表和控制任务
• 数据采集/管理

SIMATIC IPC847E 已通过 UL 认证，并具有 CE 标志，可用于工业领域以及住宅、商业区。因此，除了工业应用以外，也适用于楼宇自动化应用或公共设施。由于其整体安装深度仅为 446 mm，因此也可将其轻松集成到 500 mm 的 19" 机柜中。

设计

基础设计

• 全金属 19" 安装外壳 (4 HU)，使之具有高电磁兼容性和机械强度
• 适合伸缩式导轨安装
• 可进行水平和垂直安装。搭配适当套件可用作工业立式 PC。

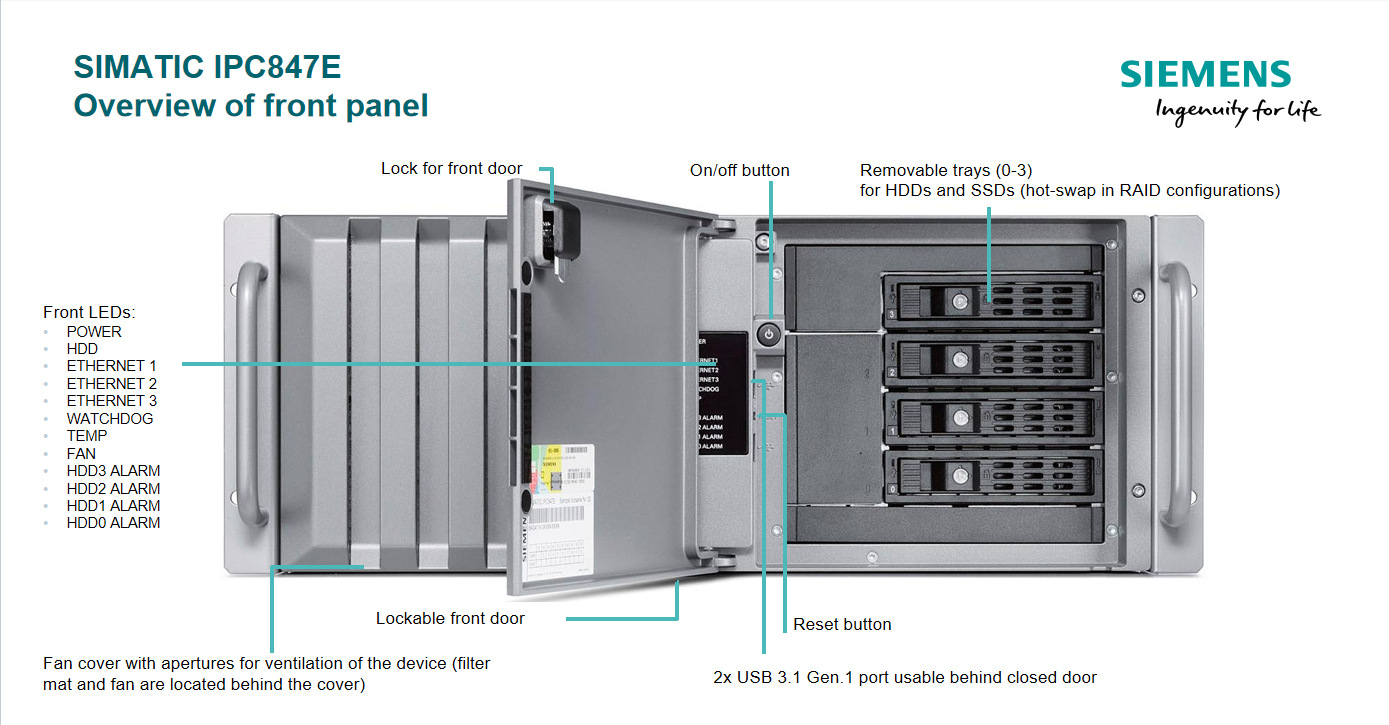

• 可锁定前门确保只有经过授权才能访问可拆卸数据存储介质、操作员控件（电源、复位）、USB 端口、前置风扇和滤尘器
• 利用 PC 模块的卡扣确保安全运输（振动、冲击）
• 只需拧下一个螺钉便可打开外壳盖，只需单个工具便可更换 PC 组件（例如 PC 卡或 HDD）
• 无需工具即可更换前置风扇和滤尘器
• 通过前置风扇进行超压通风来实现防尘过滤

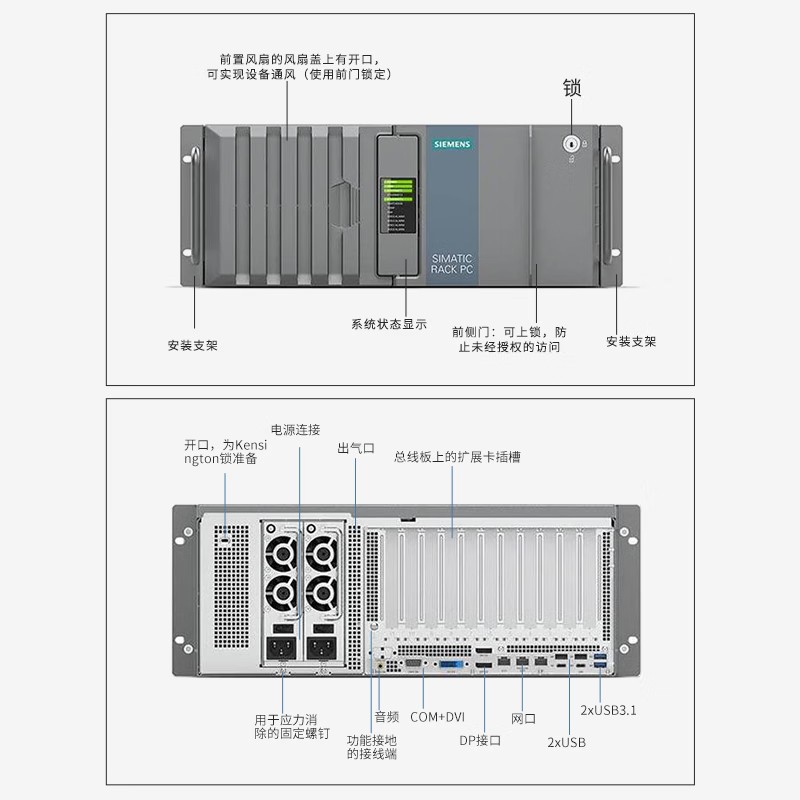

• 前置状态 LED 指示灯：电源、HDD、以太网 1、以太网 2、以太网 3、看门狗、温度、风扇、
• HDD3 报警、HDD2 报警、HDD1 报警、HDD0 报警
• 主板采用 Intel®C246 芯片组
• 板载显卡，处理器中集成 Intel® UHD 630/P630，高达 4096 x 2304 像素，60 Hz，32 位色

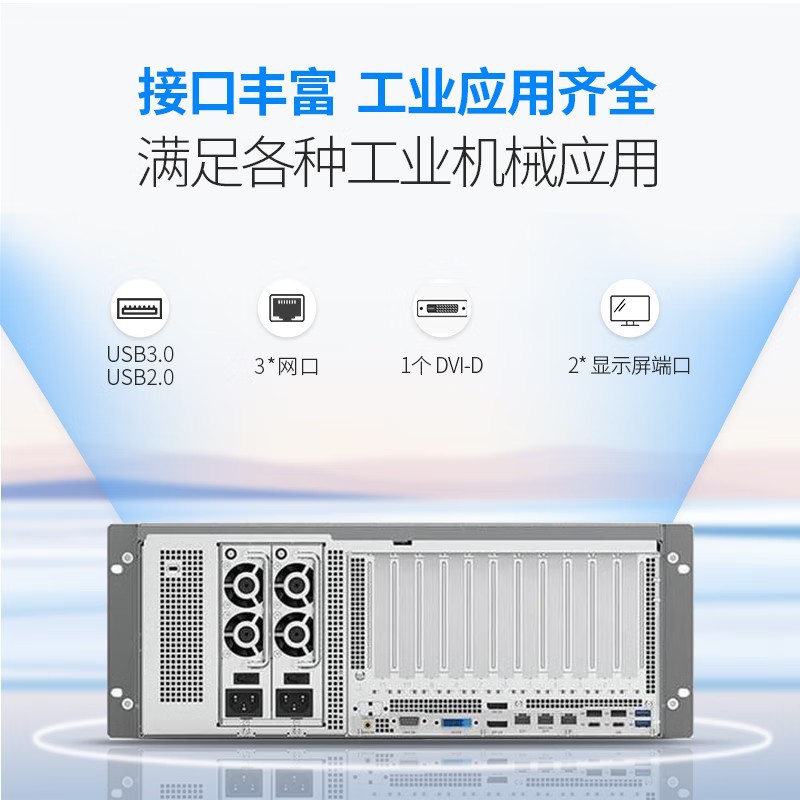

• 接口：
• 2 个 DisplayPort V1.2 接口、1 个 DVI-D 接口、VGA 接口（可选，通过 DP 适配电缆连接）
• 3 个 Intel Gbit 以太网接口（RJ45，支持 Teaming），其中 1 个启用了 iAMT 功能
• 后置 4 个第 2 代 USB 3.1 Type A 接口和 2 个第 2 代 USB 3.1 Type C 接口；
• 内置 1 个第 2 代 USB 3.1 Type A 接口，用于具有可选互锁功能的软件加密狗等；
• 前置 2 个第 1 代 USB 3.1 Type A 接口，可在门关闭时使用
• 1 个 COM1 接口，1 个音频接口：线路输出/输入/麦克风

设备版本

处理器

• Intel® Xeon™ E-2176G
• 6C/12T，3.7 (4.7) GHz，12 MB 缓存，Turbo Boost 2.0，VT-x/-d 技术，iAMT
• Intel® Core™ i7-8700
• 6C/12T，3.2 (4.6) GHz，12 MB 缓存，Turbo Boost 2.0，VT-x/-d 技术，iAMT
• Intel® Core™ i5-8500
• 6C/6T，3.0 (4.1) GHz，9 MB 缓存，Turbo Boost 2.0，VT-x/-d 技术，iAMT
• Intel® Core™ i3-8100
• 4C/4T，3.6 GHz，6 MB 缓存，VT-x/-d 技术

总线模块

，有多达 11 个用于扩展的空闲插槽，第 3 代 PCI Express，

（扩展卡 的所有插槽最长可达 312 mm ）：

9 个插槽：

• 7 个 PCI
• 2 个 PCI Express x16（8 通道）

11 个插槽：

• 3 个 PCI
• 1 个 PCI Express x16（8 通道）
• 5 个 PCI Express x16（4 通道）
• 2 个 PCI  Express x4（4 通道）

11 个插槽：

• 3 个 PCI
• 1 个 PCI Express x16（16 通道）
• 3 个 PCI Express x16（4 通道）
• 2 个 PCI Express x16（单通道）
• 2 个 PCI  Express x4（4 通道）

驱动器

HDD 3.5" SATA/SSD 2.5" SATA

• 1 TB HDD
• 2 个 1 TB HDD
• RAID1，2 个 1 TB HDD
• RAID1，2 个 1 TB HDD [企业级]
• RAID1，2 个 2 TB HDD [企业级]
• RAID1，2 个 2 TB HDD [企业级] + 2 TB HDD [企业级] 作为热备用硬盘
• RAID1，2 个 2 TB HDD [企业级] + 480 GB SSD
• RAID5，3 个 2 TB HDD [企业级]
• RAID5，3 个 2 TB HDD [企业级] + 2 TB HDD [企业级] 作为热备用硬盘
• 1 TB HDD + 480 GB SSD
• 480 GB SSD
• 960 GB SSD
• 2 个 480 GB SSD
• RAID1，2 个 480 GB SSD
• 无驱动器

外壳类型

• 带 B 型驱动器支架的外壳（内部 最多可安装 3 个 HDD/SSD/防止振动 (0.5 g) 和冲击 (5 g)），配有 1 个 COM2（可选）
• 带 A 型驱动器支架的外壳（前置可拆卸模块*中最多可安装 4 个 HDD/SSD），配有 1 个 COM2（可选）
• * 在 RAID 组态中热插拔

电源

• 工业标准电源：AC（100 ...240 V，50 ...60 Hz）
• 工业冗余电源：2 个 AC（100 ...240 V，50 ...60 Hz）

主存储器组态

• 4 GB 至 64 GB，DDR4-2666 SDRAM，
• 16 GB 至 64GB DDR4-2666 SDRAM，ECC 存储器
• 采用双通道 组态，可实现性能最优化

硬件扩展

• PCIe x16 显卡 NVIDIA Quadro P400，2 MB （3 个 mDP：DP 上 3 个适配器 mDP）
• 用于 M.2 NVMe 模块的 PCIe x4 适配器卡

• PCIe x4 适配器卡上的 512 GB SSD M.2 NVMe
• PCIe x4 适配器卡上的 1024 GB SSD M.2 NVMe

操作系统

已预装（如提供，则首先安装在 M.2 SSD、2.5" SSD 或 3.5" HDD 上）并激活

• Windows 10 Enterprise 2016 LTSB，多语言版（64 位）
• Windows Server 2016 Standard Edition（包含 5 个客户端）多语言版（64 位）
• 无操作系统

软件/适配器/安全扩展

• SIMATIC IPC DiagMonitor V5.1.0
• SIMATIC IPC Image & Partition Creator V3.5.3
• 板载显卡接口 (1 x VGA) 适配电缆（DP 转 VGA），用于连接模拟显示器
• 板载显卡接口（1 个 DVI-D）适配电缆（DP 转 DVI），用于连接数字显示器
• TPM 2.0 模块 - 板载安全硬件（可信平台模块）

国家/地区特定的电源电缆

3 m（带 2 个冗余电源）
