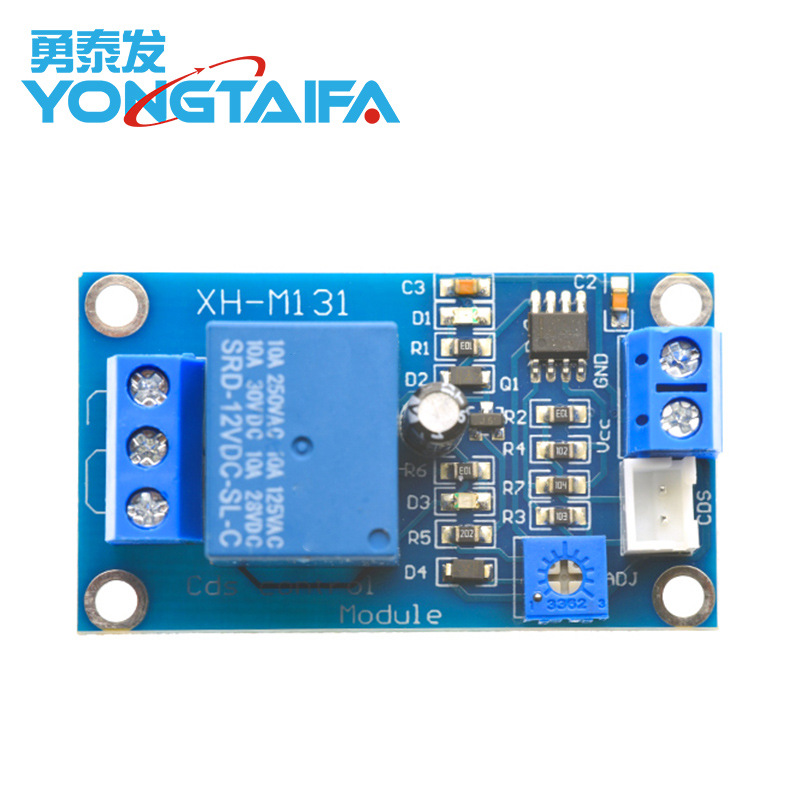

模块尺寸：53*31*19mm

用途：

光线检测，亮度检测，通过电位器可调节检测亮度阀点，自带继电器，可做各种亮度检测开关，可以控制各种路灯，晚上自动开启，白天自动熄灭和车上用品控制及自动化设备。

模块特色：

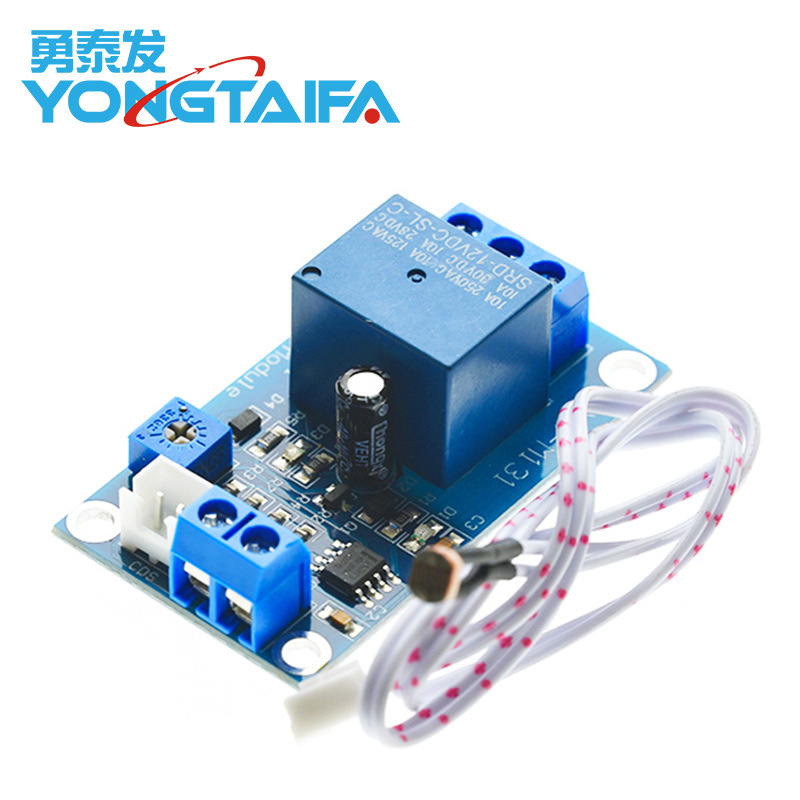

1、采用光敏电阻感应光线的强度，自带继电器，直接控制负载

2、配电位器调节灵敏度，通过调节电位器，设定启动继电器阀值，当暗于此阀值时，模块继电器吸合，亮于此阀值时，继电器释放；

3、12V电源输入专供继电器使用，板载78L05稳压三极管，提供传感器比较器用，使产品更稳定可靠；

4、板载光耦隔离驱动继电器，有效保护芯片，使产品更可靠的工作；

5、设有4个固定螺栓孔，方便安装

6、小板PCB尺寸：5cm x 2.6cm

7、使用宽电压LM393比较器

模块使用说明：

1、光敏电阻模块对环境光线最敏感，一般用来检测周围环境的光线的亮度。

2、模块在环境光线暗于设定阈值时，继电器吸合，公共端与常开端接通，，当外界环境光线亮于设定阈值时，继电器断开，公共端与常闭端接通；

3、公共端，常开，常闭三个端口相当于一个双控开关，继电器线圈有电时，公共端与常开端导通，无电时，公共端与常闭端导通；

电气参数：

供电电压：12VDC

电流：大于100mA

负载：250V 10A 交流 或30V 10A直流(低于此范围内的电流均可以使用)

板子参数

 1、模块采用12V供电，具有防反接功能，反接电源不会损坏模块；

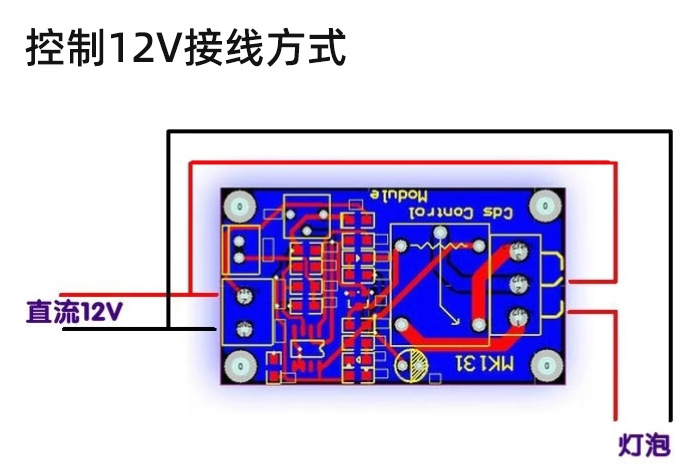

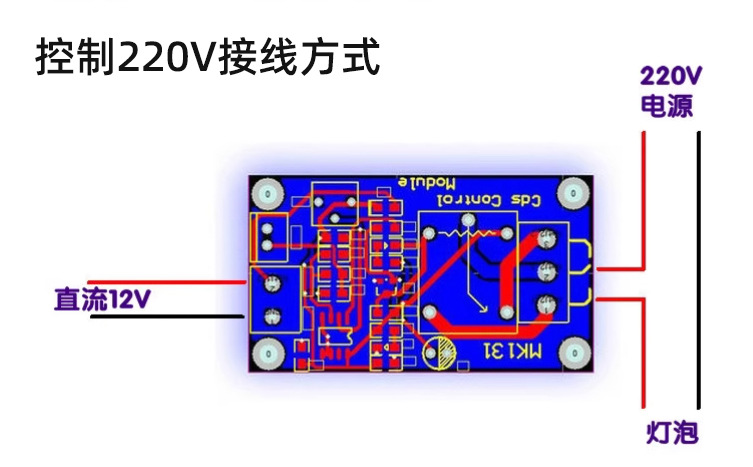

2、常开接口负载能力：交流0V--125V/20A，直流0V--14V/20A;模块输出端有三个端口公共端（COM）、常开（CK）、常闭（CB），三个端口相当于一个双控开关，继电器线圈有电时，公共端与常开端导通，无电时，公共端与常闭端导通；COM端一般通过负载接电源负极，常开端接电源正极；
