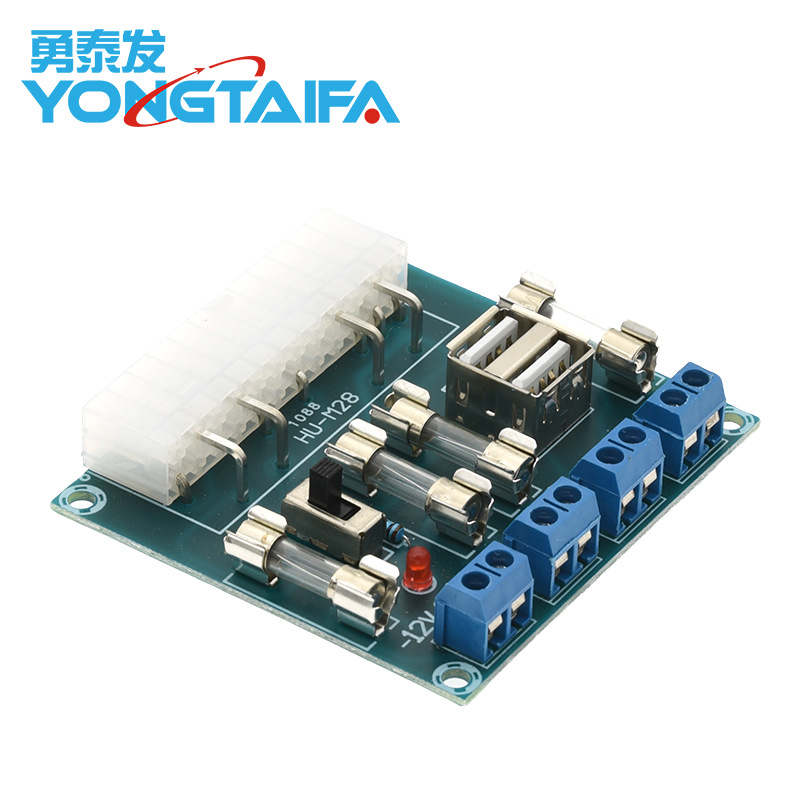

XH-M28 板
重量: 34克

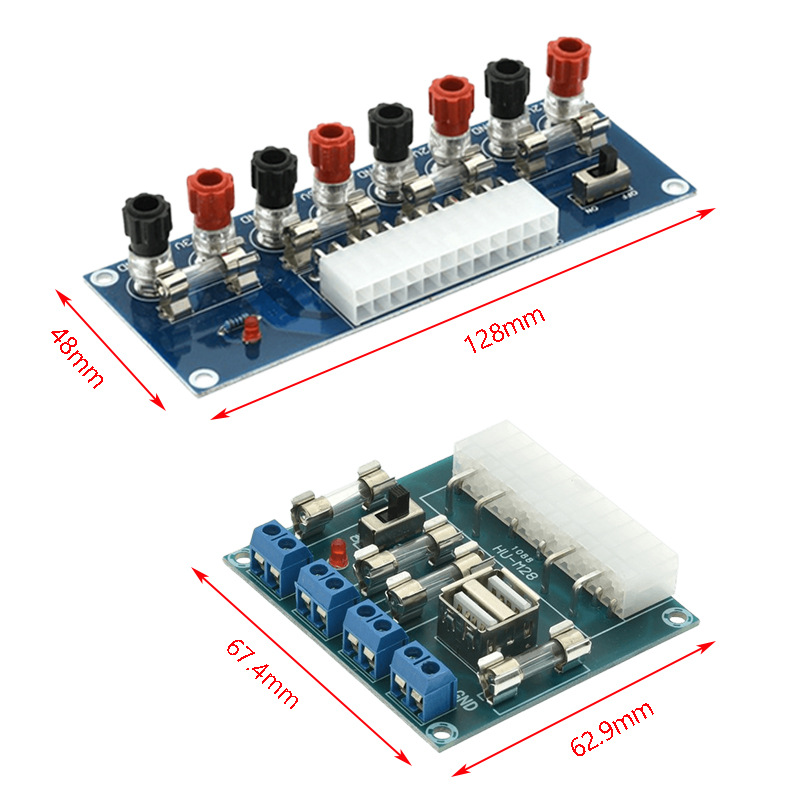

尺寸: 67. 4mm*62.9mm

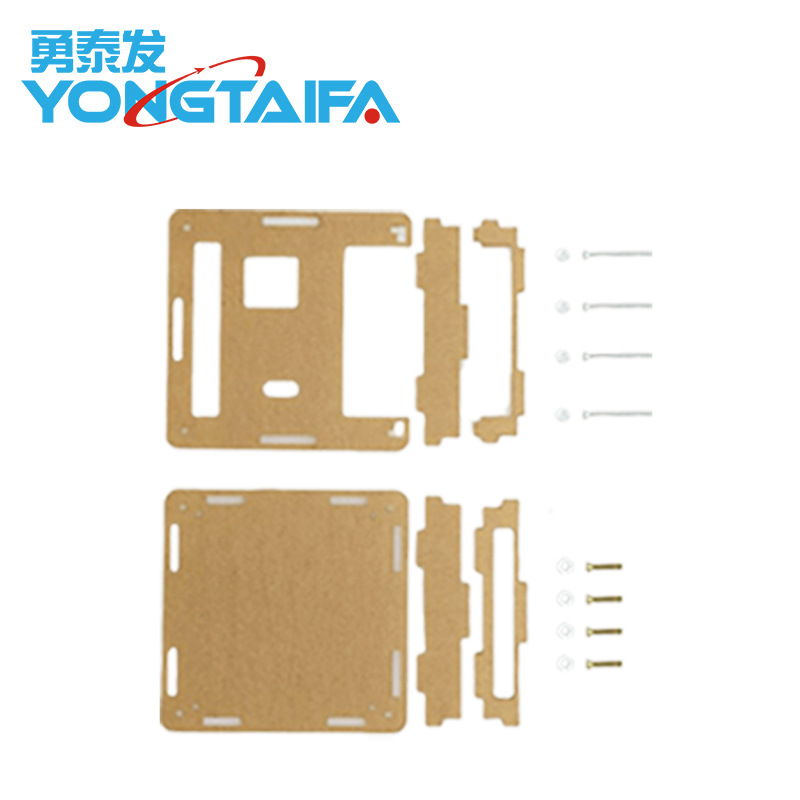

外壳尺寸: 78. 2mm*79.4mm
产品信息
使用请留意，如果电源是20PIN端口，非24PIN其他端口时插口从电路板上
的圆点标记处插起。
兼容端口：ATX (兼容部分BTX类型)
PIN数量：24PIN
输出组数：四组不同电压
开关：有
各端子电压说明：
-12V对GND，GND是正极，-12V是负极，电压DC12V
+12V对GND，+12V是正极，GND是负极，电压DC12V
+12V对-12V，+12V是正极，-12是负极，电压DC24V
+5V对GND，+5V是正极，GND是负极，电压DC5V
+3.3V对GND，+3.3V是正极，GND是负极，电压DC3.3V
-12V端子不建议带大电流负载，他只是给主板提供一个逻辑电位，通常电流
300MA左右

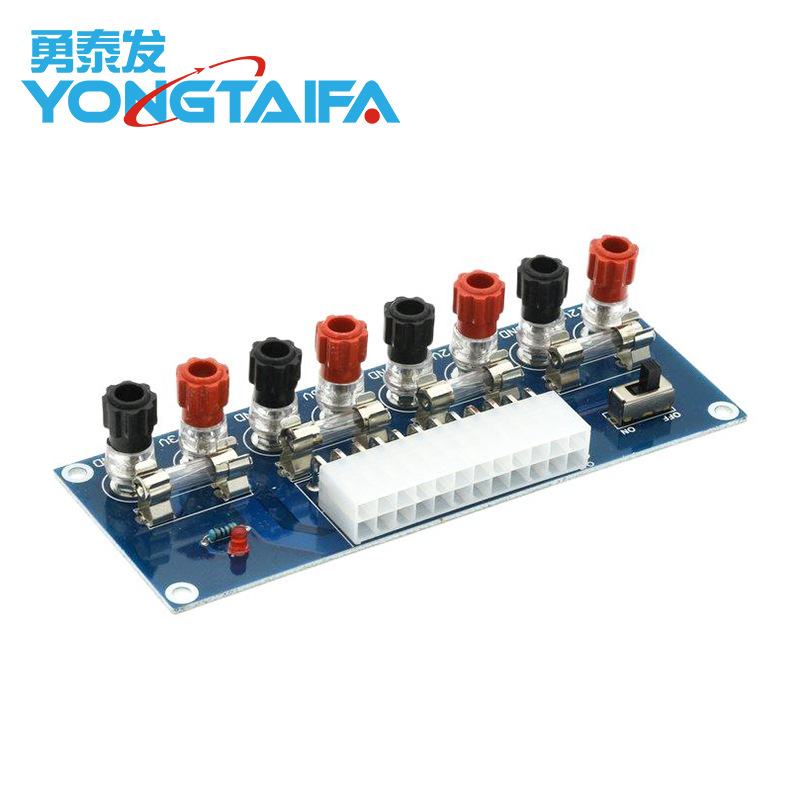

产品名称：ATX电源取电板
型号：XR-M229
兼容端口：ATX（兼容部分BTX类型）
开关：有
输出组数：四组不同电压
尺寸：128*48*30MM
重量：63克

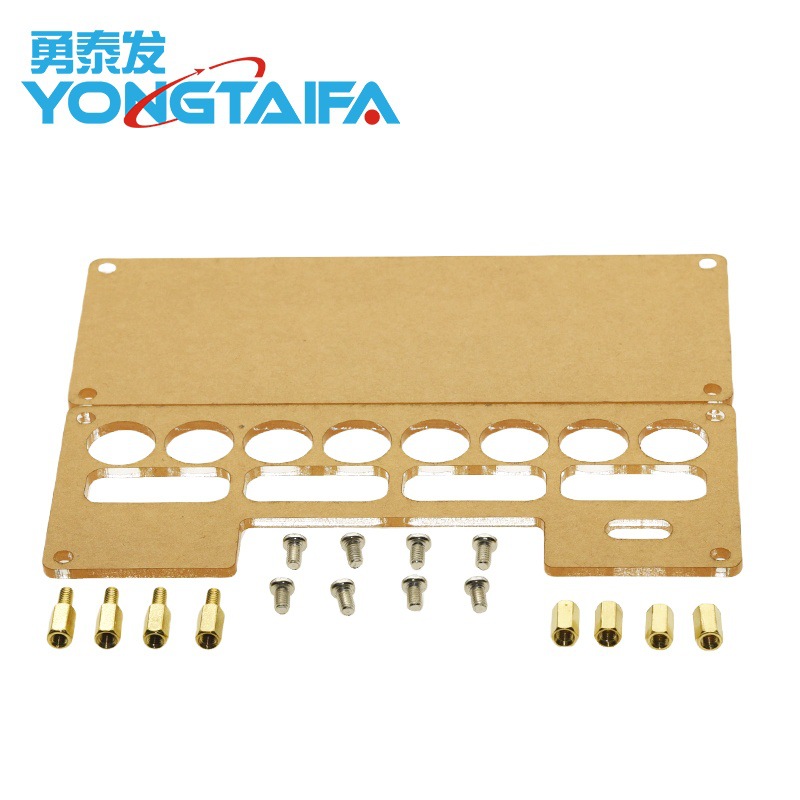

外壳尺寸：130mm*49.3mm
注：随着到货批次不同，板子上印有的字样并非都是XH-M229 板子的功能是完全相同不影响使用 介意者慎拍
关于24PIN端口

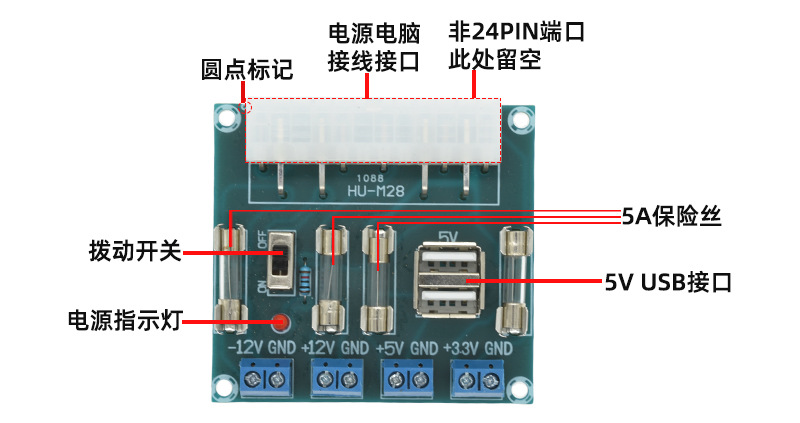

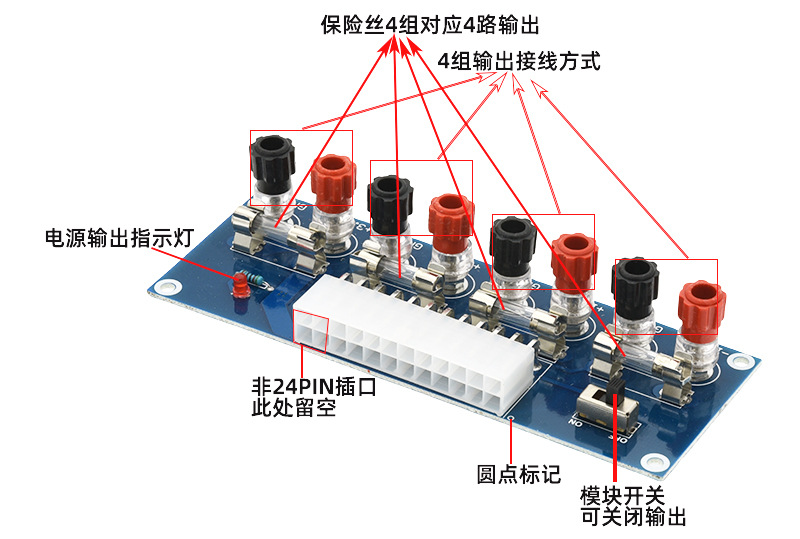

24pin端口在电脑主机中为电脑主板供电，通常情况下此端口是并在一起使用。如果你的电源是20pin端口或者非24pin其他端口需要怎么插线？如下图所示。插口从电路板上的圆点标记处插起，注意山寨电源有可能会采用非标规格使用时候留意一下。
