1 用途  主要供野外条件下住宿、办公用。

2 主要结构形式

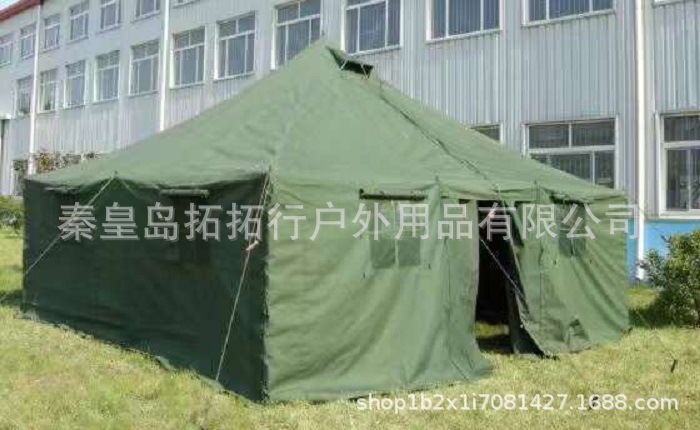

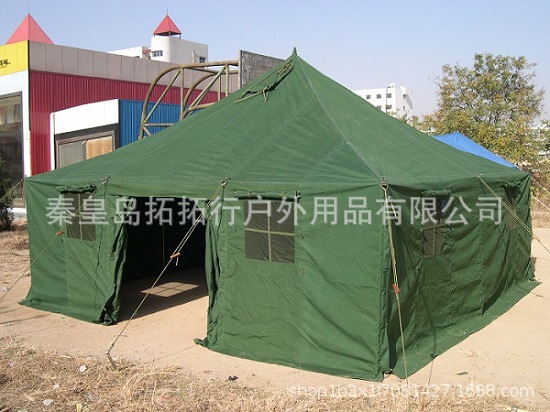

81型班用单帐篷系底部为正方形，篷顶为四坡尖顶的支杆式帐篷。前后围墙上各有一个门和两个窗，前后坡顶上各有一个可任意开关的天窗，两侧围墙各有两个窗。篷身为一整体，靠一根中柱（4节）、十根围墙柱（2节）十根拉绳、十跟地桩支撑和拉紧的联合作用将其牢牢地固定在地面上。围墙四角用搭扣连接，需要时可以把围墙撩起。

3 规格尺寸及使用面积

3.1 长4.8m、宽4.8m、围墙高1.6m、中心顶高3.2m。

3.2 使用面积23.04m²。包装运输总质量51kg，体积0.128 m³。

4 主要材料

4.1 篷身：采用28x2涤纶防水帆布。

4.2 篷架：中柱为φ38×1.2焊接钢管，边柱为φ25×1.2焊接钢管；

4.3 拉绳：φ6mm草绿色涤纶包芯绳；

4.4 地桩：全部为30×30×4角钢，长450mm。

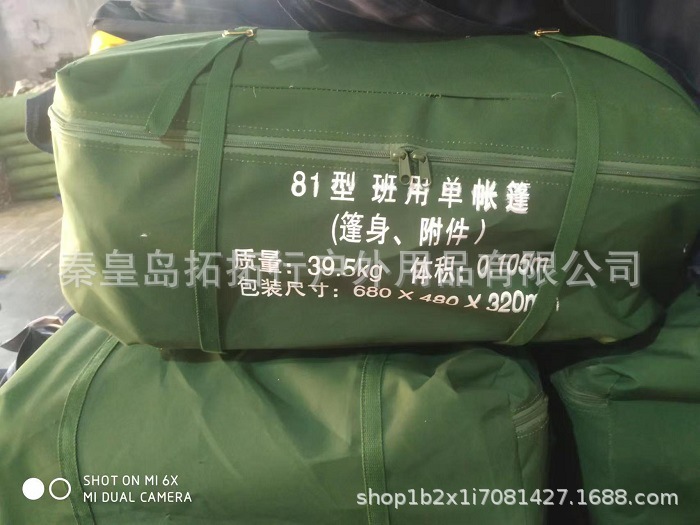

5 帐篷的零部件及分类包装

每顶帐篷所有的零部件分类包装后，共计2件。详见表一。

表一 帐篷的零部件及分类包装

分类

部 件 名 称

数量

单位

包装件数

质量

（kg）

体积

（m³）

包装编号

备注

篷身部分

篷身

1

件

1包

33

0.105

2-1

地桩袋内装地桩10根，铁锤1把。

附

件

拉绳

10

根

拉绳板

10

个

地桩袋

1

个

篷杆部分

立柱

中柱（4节）

1

根

1捆

18

0.023

2-2

边柱（2节）

10

根

合计

35

2

50

0.128

6 架设与撤收

6.1 架设

6.1.1 选择地势较为平坦的地方，清理帐篷预定架设地面的杂物，使场地平整。

6.1.2 打开所有包装件，清点核对零部件的品名、数量。

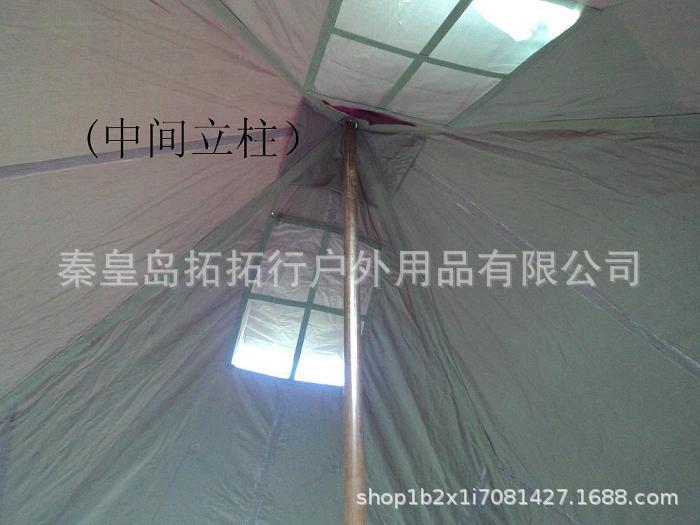

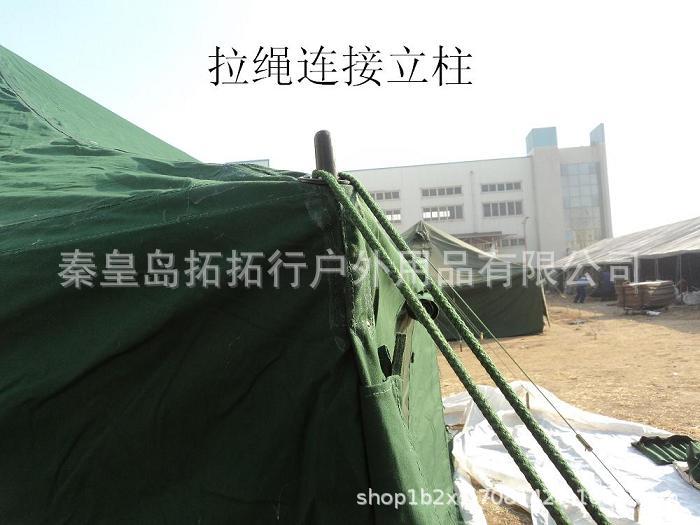

6.1.3 先将分为三节的中柱插接在一起，将柱顶管插入篷顶洞眼内。然后由一至二人将篷布用中柱支起，其余人员在四周把篷布拉住，并把围墙柱插入围柱洞内，把拉绳套在围墙柱顶管上，再用地桩把拉绳固定于地面上。地桩位置应使拉绳与地面成60°～45°角为宜，四角拉绳对准篷顶脊线。帐篷支起后，如地桩位置不合适，应进行调整，拉绳松紧以帐篷平展为宜，风大地区可适当拉紧些。

-2-

6.1.4 在拖水布上压土，并修简易排水沟。

6.2 撤收

6.2.1 撤收方法、步骤与架设呈反程序进行。

6.2.2 按照包装袋底部尺寸将篷布叠好，按表一中规定的顺序将篷布及附件放

进包装袋内，适当整形后，包好包装袋。

7 注意事项

7.1 架设和撤收时，严禁在地面上拖拉篷布；

7.2 不要使帐篷接触腐蚀性及油污的物品；

7.3 重新包装时要扫净、晒干；

7.4 启用、包装时均应清点零部件数；

7.5 使用过程中要注意保护篷布的洁净和部件的齐全。
