一坡三挡跑车防护装置介绍

ZDC30型跑车防护装置用于煤矿、金属矿山、非金属矿山等所有倾斜度在30度以下的单轨或双轨提升运输斜巷中，全自动化控制、监测，可有效地防止矿山跑车事故发生。

一坡三挡跑车防护装置结构特点

1、ZDC30型跑车防护装置采用PLC控制系统和红外传感器测速，提高了控制系统的准确度。

2、声光报警系统与绞车联锁控制，确保提升运输安全。

3、ZDC30型跑车防护装置采用气缸（油缸）或收放绞车传动，实现斜井提升运输防跑车自动化控制。

4、PLC控制系统还具有检测功能，通过检测位置传感器的工作情况，来控制挡车栏的启闭，避免了误动作。

5、ZDC30型跑车防护装置还具有常闭挡车功能、平稳缓冲功能。

一坡三挡跑车防护装置组成及技术参数

KXJ-127ZD型斜井跑车防护装置用控制箱

1.额定工作电压：AC 127V

2.额定功率：40W

JF-150ZD跑车防护装置用收放绞车

1.电机功率：1.5kW

2.牵引力：1500N

KXB12矿用本安型声光报警箱

1.额定工作电压：DC 12V

2.音响响度：不小于85dB

3.光信号可见距离20米

GUG8型矿用本安型红外传感器

1.额定工作电压：DC 12.5V

2.感应距离：≤8m

3.本安参数：U_i: DC12.5V   I_i:10mA（发送器） I_i:30mA（接收器）

GUC15型矿用本安型位置传感器

1.额定工作电压：DC 12V

2.接点容量：DC12.5V/1A

3.有效感应距离：≤15㎜

AHS-12矿用本安型控制按钮

1.额定工作电压：DC 12V

2.额定工作电流：≤5mA

3.按钮为常开式

CFHC10-0.8矿用本安型气动电磁阀

1.额定工作电压：DC 12V

2.额定工作电流：≤266mA

3.输入气压：0.2 ～0.8MPa

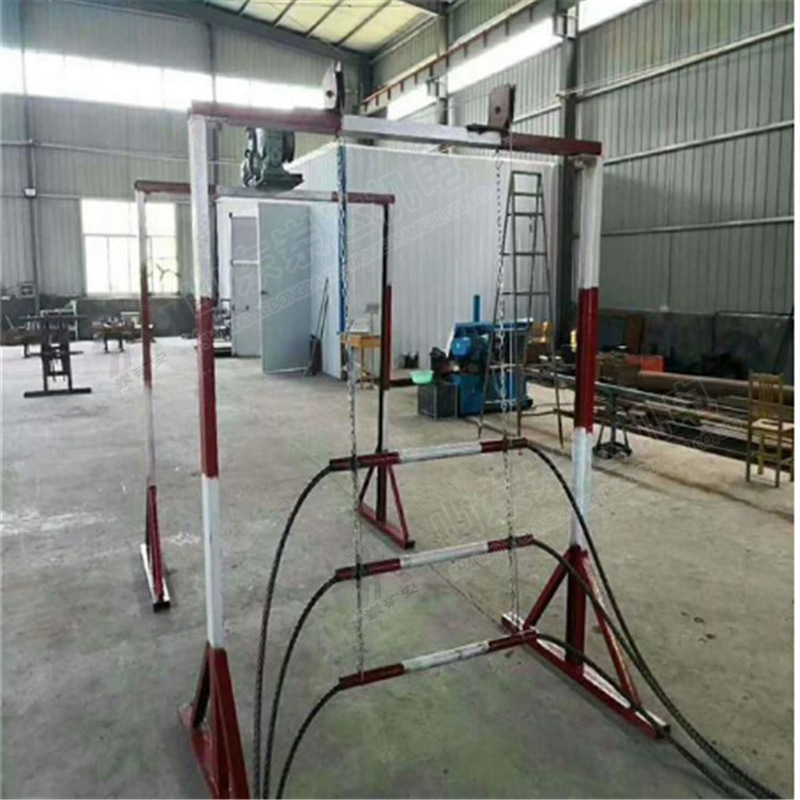

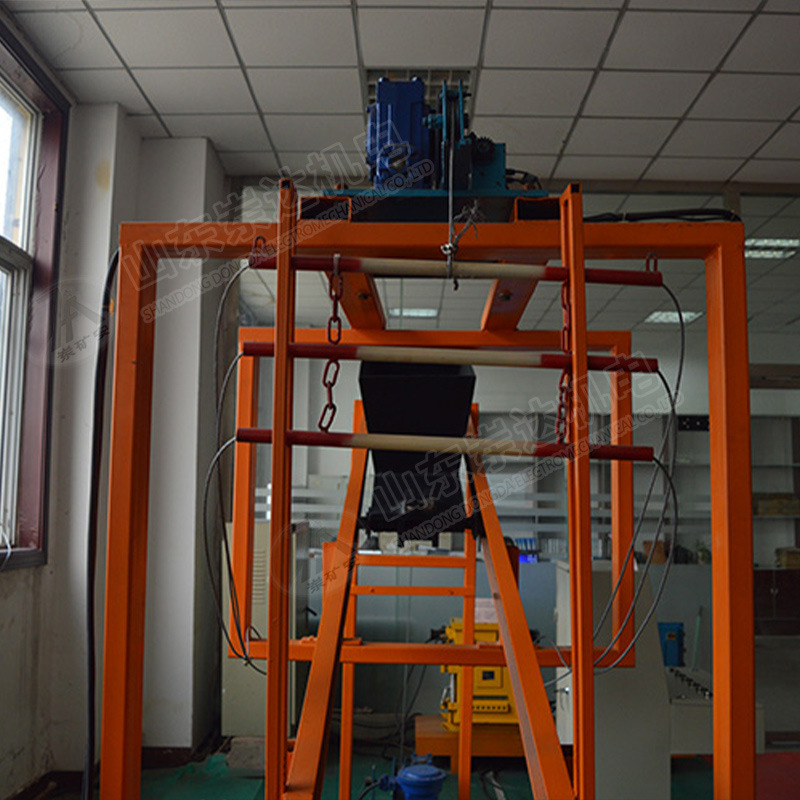

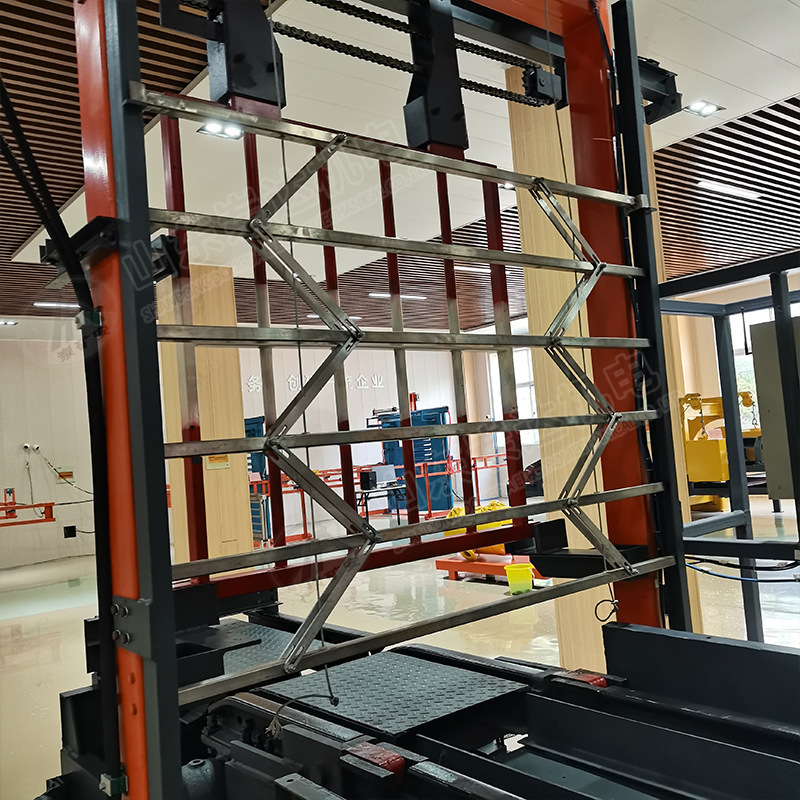

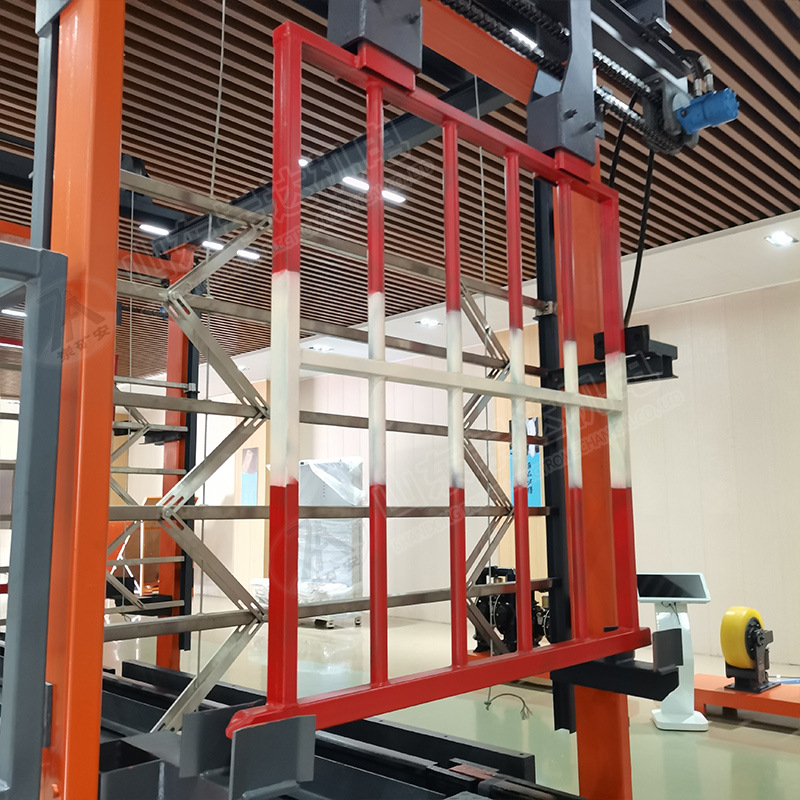

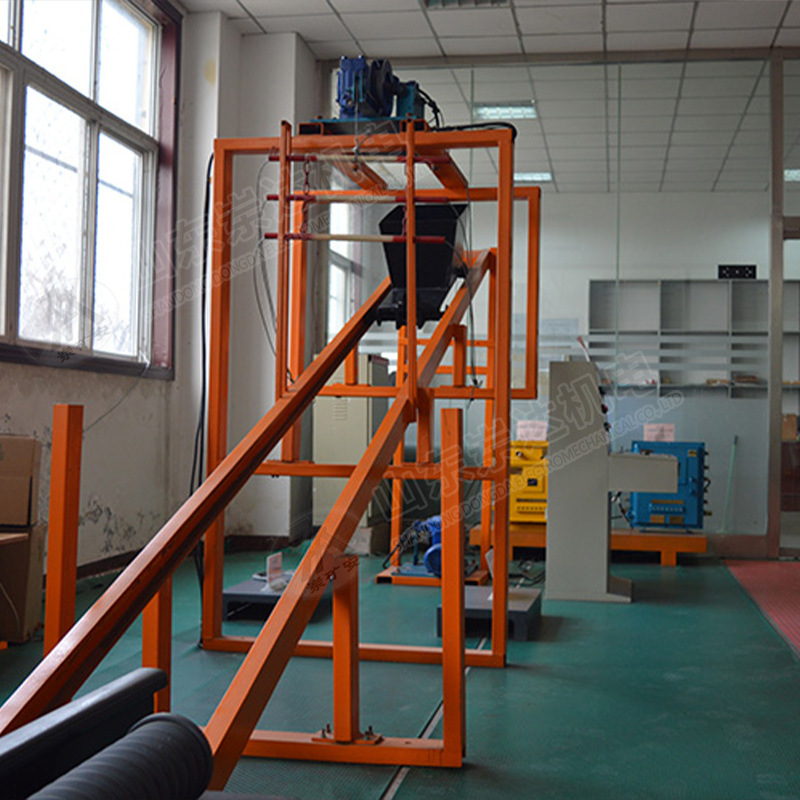

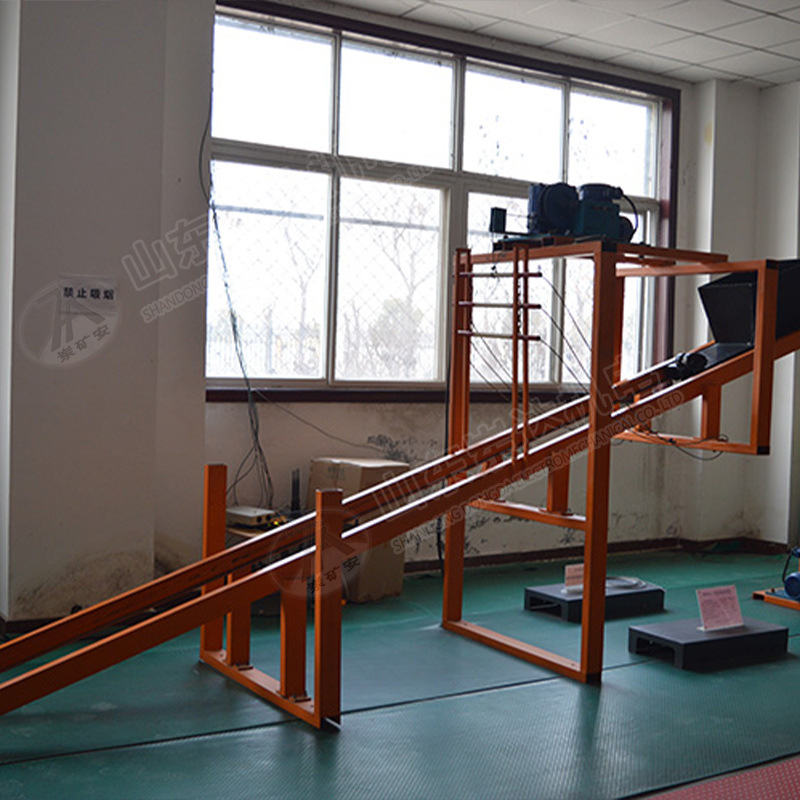

一坡三挡跑车防护装置实物图
